11.Z軸 Z axis(CLSZ)
GP-551E PARTS LIST ver03
11-2
11.Z軸(CLSZ)
11.Z axis(CLSZ)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1CLSZ0150 1 BASE ﾍﾞｰｽ
2CLSZ0160 1 BKT, SENSOR BKT ｾﾝｻ
3CLSZ0040 1 DOG ﾄﾞｯｸﾞ
4CLSZ0051 1 HOLDER, BEARING ﾎﾙﾀﾞ ﾍﾞｱﾘﾝｸﾞ
5CLSZ0060 1 BKT, SENSOR BKT ｾﾝｻ
6CLSZ0071 1 BKT, SENSOR BKT ｾﾝｻ
7CLSZ0080 1 DOG ﾄﾞｯｸﾞ
8CLSZ0090 1 SHAFT ｼｬﾌﾄ
9CLSZ0120 1 DOG ﾄﾞｯｸﾞ
10CLSZ0130 1 PLATE ﾌﾟﾚｰﾄ
11CLSZ0140 1 BKT, MOTOR BKT ﾓｰﾀ
12BSSZ0100 4 BUSHING ﾌﾞｯｼｭ
13BSSZ0221 1 FLANGE, INNER ﾌﾗﾝｼﾞ ｲﾝﾅ
14BSSZ0231 2 STOPPER ｽﾄｯﾊﾟ
15BSSZ0250 1 BKT BKT
16BSSZ0270 1 PULLEY ﾌﾟｰﾘ
17BSSZ0281 1 PULLEY ﾌﾟｰﾘ
18BSSZ0291 1 RETAINER, BEARING 押え ﾍﾞｱﾘﾝｸﾞ
19BSSZ0341 1 HOLDER ﾎﾙﾀﾞ
20BSSZ0351 1 RETAINER, BEARING 押え ﾍﾞｱﾘﾝｸﾞ
21BSSZ0510 1 COLLAR ｶﾗｰ
22BSSZ0520 1 STOPPER ｽﾄｯﾊﾟ
23BSSZ0400 1 BOLT ﾎﾞﾙﾄ
24BSSZ0500 1 BALL SCREW ﾎﾞｰﾙﾈｼﾞ
25BSSZ0071 3 SHAFT ｼｬﾌﾄ
26TSZ2230 1 RETAINER, BEARING 押え ﾍﾞｱﾘﾝｸﾞ
27BSSZ0091 4 COLLAR, SPACER ｶﾗｰ ｽﾍﾟｰｻ
29H4520W 1 BELT, TIMING ﾍﾞﾙﾄ ﾀｲﾐﾝｸﾞ 645-5GT-20
30K41380 1 FLEXIBLE TRACK ｹｰﾌﾞﾙﾍﾞｱ 07.16-018-18-616P
31H3076H 1 BUSHING ﾌﾞｯｼｭ ETP-D-16
32H4218G 1 BEARING ﾍﾞｱﾘﾝｸﾞ 7013CTDBP5+KL10C7
33R2056D 1
RING, LOCKING
ﾘﾝｸﾞ 締結         
MA17
34S4046E 3
SENSOR, PHOTO
ｾﾝｻ ﾌｫﾄ EE-SPX302-W2A
35S4046M 3
SENSOR, PHOTO
ｾﾝｻ ﾌｫﾄ EE-SPX404-W2A
37K50415 4
CONNECTOR
ｺﾈｸﾀ PC4-M3M
39S2153A 1
JOINT
ｼﾞｮｲﾝﾄ TSH4-M5M
41S2177T 4
JOINT, ONE-TOUCH
ｼﾞｮｲﾝﾄ ﾜﾝﾀｯﾁ POC12-04
42A4043A 4
ELBOW
ｴﾙﾎﾞ PL6-01
43. 1 MOTOR, AC SERVO ﾓｰﾀ ACｻｰﾎﾞ SGM-08A3FJ53
44W1021A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M
45W1022A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
46W1024A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M
47W1025A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 8M/M
48W1042A
WASHER, FLAT
ﾜｯｼｬ 平         
4W-3
11.Z軸 Z axis(CLSZ)
GP-551E PARTS LIST ver03
11-3
11.Z軸(CLSZ)
11.Z axis(CLSZ)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
49W1046A
WASHER, FLAT
ﾜｯｼｬ 平         
4W-8
50W1012A
WASHER, CONICAL
ﾜｯｼｬ 皿         
M-5-L
51W1014A
WASHER, CONICAL
ﾜｯｼｬ 皿         
M-8-H
52N1089A
NUT, HEX
ﾅｯﾄ 六角         
M8P=1.25
53N1090A
NUT, HEX
ﾅｯﾄ 六角         
M8P=1.25 3ｼｭ
54H5199A
BOLT, HEX
ﾎﾞﾙﾄ 六角         
M8X40
55H5274A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M3X6L
56H5275A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M3X8L
57H5288A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X10L
58H5299A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M5X12L
59H5321A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M6X12L
60H5340A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M8X15L
61H5341A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M8X20L
62H5343A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M8X30L
63CLSZ0170 1 BKT, SENSOR BKT ｾﾝｻ ・

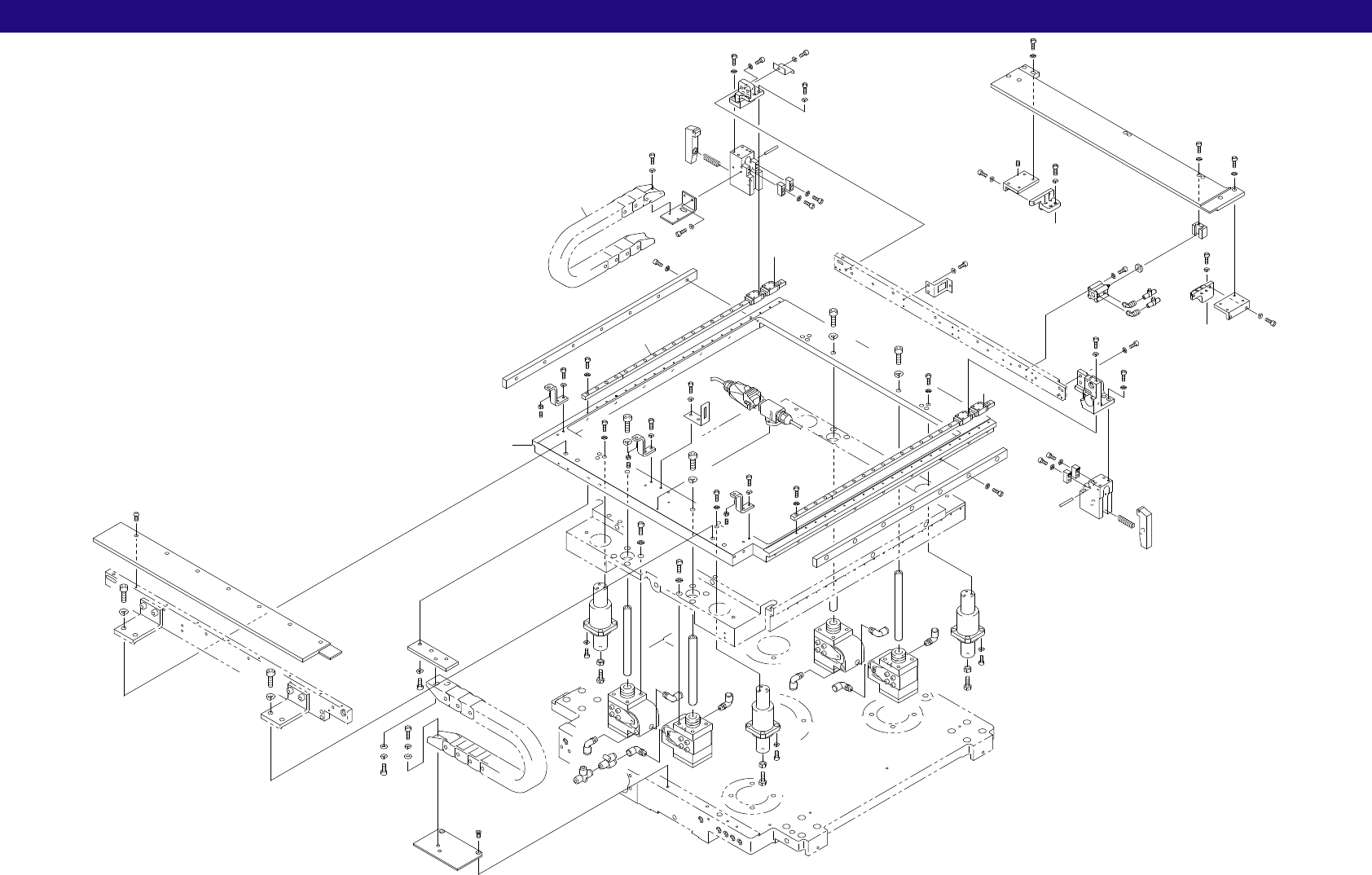

12.サイドクランプ Side clamping(CLPQ)
GP-551E PARTS LIST ver03
12-1
12.サイドクランプ(CLPQ)
12.Side clamping(CLPQ)
x8.5
2
55
55
2
1
53
53
3
3
4
9
54
5
48
10
48
10
48
10
56
7
48
56
56
47
8
12
70
55
55
14
70
62
53
34
25
36
35
26
37
41
47
47
53
37
34
36
35
25
54
54
16
27
28
29
48
48
58
22
20
43
45
76
63
53
24
48
62
63
71
71
71
71
71
54
72
66
67
64
68
54
72
66
65
65
72
65
70
59
59
70
59
70
65
72
69
51
A
A
B
B
57
57
57
57
60
76
51
19
40
54
78
54
51
77
51
77
23
23
23
21
21
21
21
13
13
13
56
56
56
15
15
15
15
42
42
42
42
46
44
61
6
54
78
49
49
49
70
51
51
70
77
77
70
79
79
73
73
73
50
75
52
50
74
74
50
52
42
42
42
42
