12.サイドクランプ Side clamping(CLPQ)
GP-551E PARTS LIST ver03
12-3
12.サイドクランプ(CLPQ)
12.Side clamping(CLPQ)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
54W1011A WASHER, CONICAL ﾜｯｼｬ 皿         M-4-L
55W1012A WASHER, CONICAL ﾜｯｼｬ 皿         M-5-L
56N1082A NUT, HEX ﾅｯﾄ 六角         M5P=0.8
57W1020T WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 2.6M/M
58N4012A SCREW, HEX SOCKET SET ﾈｼﾞ 六角穴止め       M3X8L
59N4040T SCREW, HEX SOCKET SET ﾈｼﾞ 六角穴止め       M5X12L
60K5256A SCREW, HEX SOCKET BUTTON 小ﾈｼﾞ六角穴ﾎﾞﾀﾝ  M3X8L
61K5360Z SCREW, HEX SOCKET COUNTERSUNK 小ﾈｼﾞ 六角穴皿       M5X6L
62H5270A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M2.6X6
63H5272A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M2.6X10
64H5274A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M3X6L
65H5275A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M3X8L
66H5277A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M3X12L
67H5282A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M3X30L
68H5286A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M4X6L
69H5287A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M4X8L
70H5288A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M4X10L
71H5289A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M4X12L
72H5299A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M5X12L
73H5301A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M5X18L
74H5320A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M6X10L
75H5321A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M6X12L
76H5341A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M8X20L
77H5342A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M8X25L
78H5323A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M6X18L
79W1013A WASHER, CONICAL ﾜｯｼｬ 皿         M-6-H ･

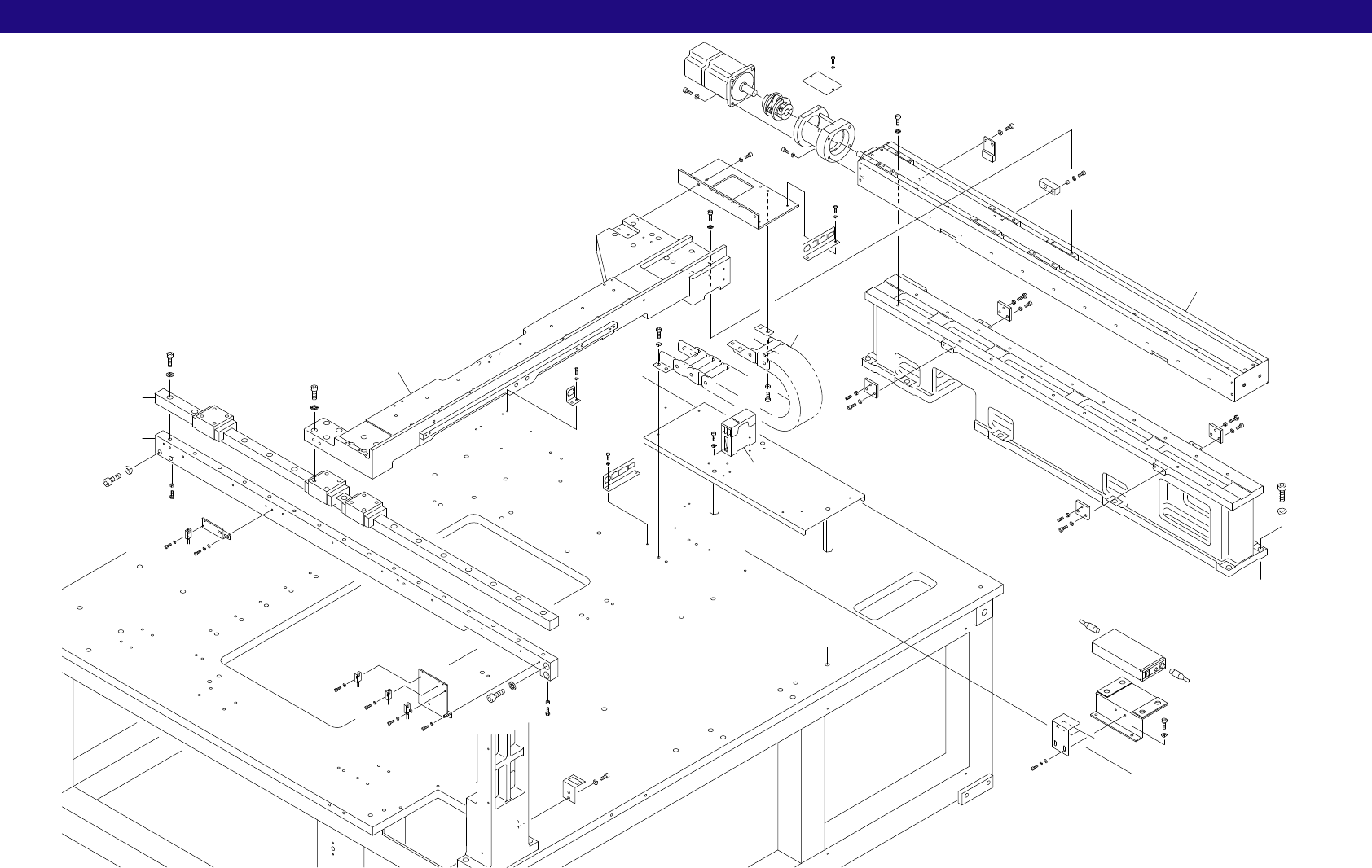

13.1.カメラロボット Camera robot(CLGC)
GP-551E PARTS LIST ver03
13-1
13.1.カメラロボット(CLGC)
13.1.Camera robot(CLGC)
x10.5
59
59
89
56
57
55
1
130
2
91
119
28
29
84
81
58
37
44
83
44
83
105
95
47
82
14
83
68
84
82
54
83
83
79
92
6
92
7
93
85
81
24
89
25
82
73
81
72
81
71
81
73
61
95
61
95
60
84
4
127
122
131
114
112
112
112
112
87
114
132
128
129
119
91
113
121
121
111
124
122
90
119
109
119
95
44
95
105
83
119
123
84
123
87
114
123
84
113
82
113
85
44
83
119
109
95
A
A
36
116
82
133
13.1.カメラロボット Camera robot(CLGC)
GP-551E PARTS LIST ver03
13-2
13.1.カメラロボット(CLGC)
13.1.Camera robot(CLGC)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1CLGC0010 1 BASE ﾍﾞｰｽ
2CLGC0400 1 DRIVE UNIT ｸﾄﾟｳｿｳﾁ
4CLGC0380 1 ANGLE REST ｲｹｰﾙ
6CLGC0062 1 GUIDE, RAIL ｶﾞｲﾄﾞ ﾚｰﾙ
7CLGC0072 1 RAIL ﾚｰﾙ
14CLGC0140 1 BKT BKT
24CLGC0261 1 PLATE, SENSOR ﾌﾟﾚｰﾄ ｾﾝｻ
25CLGC0272 1 PLATE, SENSOR ﾌﾟﾚｰﾄ ｾﾝｻ
28CLGC0300 1 STOPPER ｽﾄｯﾊﾟ
29CLGC0310 1 STOPPER ｽﾄｯﾊﾟ
36BSGC1050 1 BKT, MOTOR BKT ﾓｰﾀ
37BSGC1070 1 COVER 蓋
44BSGC1300 4 BLOCK, LEVELING ﾌﾞﾛｯｸ ﾚﾍﾞﾘﾝｸﾞ
47BSGC1440 1 BKT BKT
54MPT4120 2 COLLAR ｶﾗｰ
55MPQ0132 1 BKT BKT
56MPQ0141 1 CLAMPER ｸﾗﾝﾊﾟ
57MPQ0150 1 PLATE, RUBBER ﾌﾟﾚｰﾄ ｺﾞﾑ
58WSX0061 1 COUPLING ｶｯﾌﾟﾘﾝｸﾞ
59BSGC1421 2 BKT BKT
60QQC0880 1 BKT BKT
61PPT0540 2 STOPPER ｽﾄｯﾊﾟ
68K4146G 1 FLEXIBLE TRACK ｹｰﾌﾞﾙﾍﾞｱ 25.3-100-19-20A
71S4046L 1
SENSOR, PHOTO
ｾﾝｻ ﾌｫﾄ EE-SPX402-W2A
72S4046M 3
SENSOR, PHOTO
ｾﾝｻ ﾌｫﾄ EE-SPX404-W2A
73S4046E 3
SENSOR, PHOTO
ｾﾝｻ ﾌｫﾄ EE-SPX302-W2A
79. 1 MOTOR, AC SERVO ﾓｰﾀ ACｻｰﾎﾞ SGM-08A3FJ42
81W1021A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M
82W1022A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
83W1023A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M
84W1024A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M
85W1026A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 10M/M
87W1043A WASHER, FLAT ﾜｯｼｬ 平 4W-4
89W1011A
WASHER, CONICAL
ﾜｯｼｬ 皿         
M-4-L
90W1012A
WASHER, CONICAL
ﾜｯｼｬ 皿         
M-5-L
91W1013A
WASHER, CONICAL
ﾜｯｼｬ 皿         
M-6-H
92W1014A
WASHER, CONICAL
ﾜｯｼｬ 皿         
M-8-H
93W1015A
WASHER, CONICAL
ﾜｯｼｬ 皿         
M-10-H
95N1082A
NUT, HEX
ﾅｯﾄ 六角         
M5 P=0.8
105N4043A
SCREW, HEX SOCKET SET
ﾈｼﾞ 六角穴止め       
M5X20L
109H5178T
BOLT, HEX
ﾎﾞﾙﾄ 六角         
M5X30L
111H5275A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M3X8L
112H5276A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M3X10L
113H5287A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X8L
