GP-551E-03 - 第93页
2 1 . エアー配管図 4 P n e u m a t i c c i r c u i t d i a g r a m 4 ( C L P I ) GP-551E P ARTS LIST ver03 2 1 - 2 2 1 . エアー配管図 4 ( C L P I ) 2 1 . P n e u m a t i c c i r c u i t d i a g r a m 4 ( C L P I ) 番号 図番 & ｺ ｰ ﾄ …
21.エアー配管図 4 Pneumatic circuit diagram 4(CLPI)
GP-551E PARTS LIST ver03
21-1

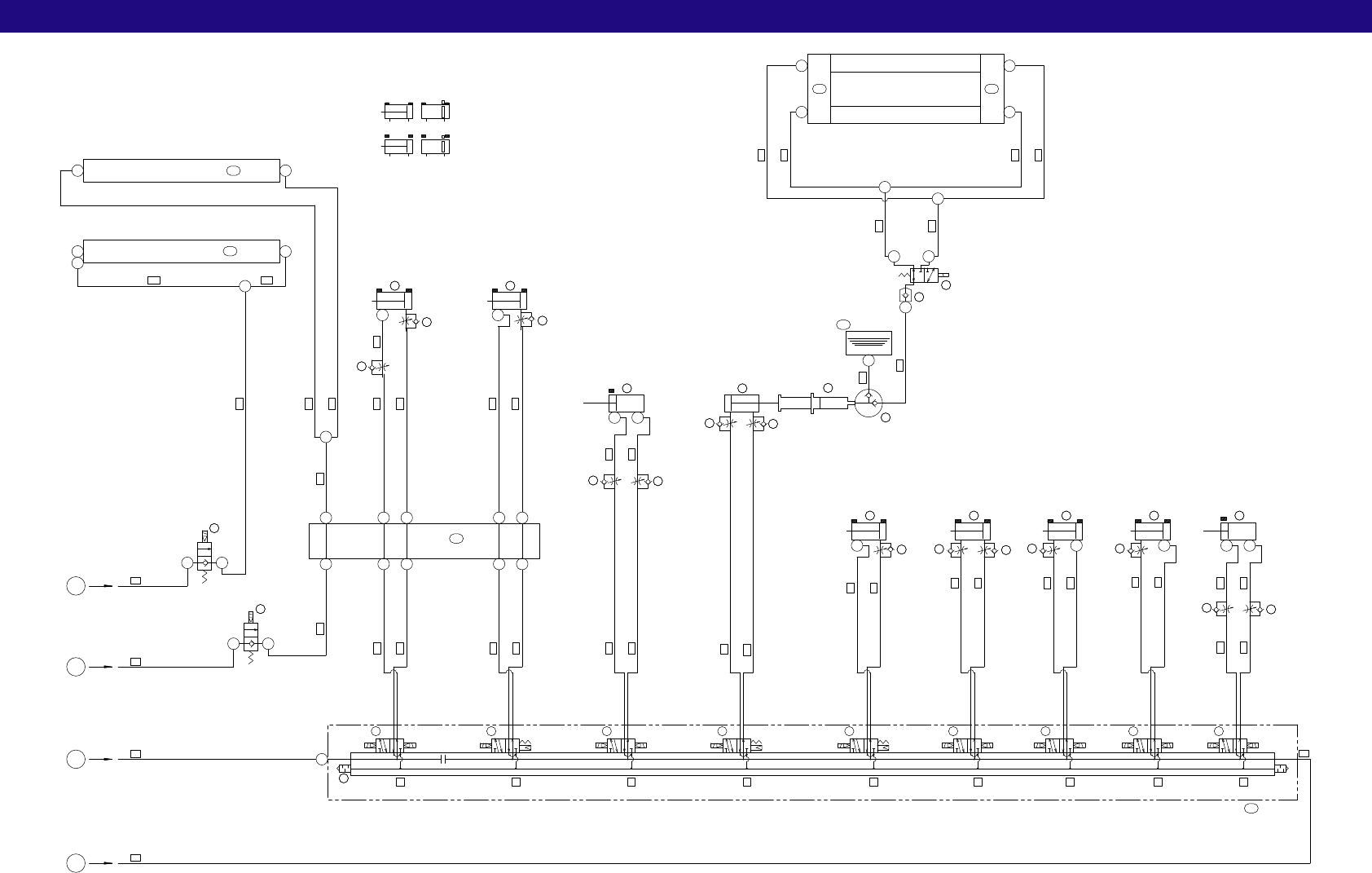

21.エアー配管図 4(CLPI)
21.Pneumatic circuit diagram 4(CLPI)
x2
F
I
半田切り開閉
φ12X25
閉じる
Close
M5
開く
Open
M5
φ6
φ6
A2
D8
(上クリ−ナ中立)
φ25X92(100)
上昇
Raise
1/8
下降
Lower
1/8
A1
φ6
A1
φ8
1∼4kg/cm
2
下降
Lower
上昇
Raise
φ6
S17
21SOL-9
21SOL-10
スキ−ジ印圧上昇
129 129
129 129 129
129 129
129 129 129 129
129129129
117
1/8
1/8
1/8
1/8
1/8
1/8
1/8
1/8
1/8
1/8
1/8
1/8
1/8
1/8
φ6
S14
B
φ6
A1
φ6
S10
φ6
S11
φ6
S7
φ6
S1
φ6
S13
H
C
G
A1
φ8
φ6φ6
A B
ダブル SOL用
18 7 6 5 4 3 2
φ4φ4
A B
24SOL-17
7SOL-3
A
φ6φ6
B
7SOL-4
7SOL-1
φ6 φ6
BA
7SOL-2
φ6φ6
シングル SOL用
101
CLPI0102+ 1 + 4 + 5
A1
φ8
103 155156
φ4
D5
φ6
94 94
96 96
96
96
D3
φ4
M5
M5
M5
M5
P
R
7SOL-5
K
φ4
A1
φ6
D4
M5
M5
φ6
D2
φ6
D1
半田押し出し
Push solder paste
負圧
加圧
Negative pressure
pressurized
Solder paste cutter open/close
(Upper cleaner neutral)
φ6
φ6
D7
D6
φ6
D9
シリンジ上下
Syringe up/down
squeegee pressure increases
Indicates a proximity switch
Indicates an external(photo)switch
は外部スイッチ(フォトセンサ)を示す
はオートスイッチを示す
For single SOL
For double SOL
閉じる
Close
1/8
開く
Open
1/8
S13
φ6
φ25X15
Squeegee open/close
φ6
S14
スキ−ジ開閉
上昇
Raise
1/8
下降
Lower
1/8
S10
φ6
Holder up/down
φ6
S11
ホルダ上下
127
φ40X75
M5M5
S2
φ6
φ6
S1
プッシャ上下
Pusher up/down
φ10X50
上昇
Raise
M5
Lower
下降
96
134
129
105
φ6
A1
S4
φ6
S16
φ6
135105
A2 A1
P2
P1
1/8
1/8
1/8
1/8
φ6
S3
21SOL-1
1/8
1/8
1/8
M5
A B
φ6 φ6
A B
21SOL-4
21SOL-5
φ6 φ6
BA
21SOL-2
21SOL-3
φ6 φ6
BA
21SOL-7
φ6
S2
φ6
S7
φ6
S7
φ6
S9
φ6
S8
132
104 104
106 106
106106
106
1/41/4
1/4
1/4
1/4
1/4
M5
M5
21SOL-8
A
PR
(予備)
(Spare)
A
(予備)
(Spare)
本図は，密閉スキ−ジ半田供給装置(シリンジタイプ)を示す。
************************
21SOL-11
44
61 61
45
66 66
12
8
5
14 2
5
24
14
16
75
66 66
43
66 66
42
59
59
41
68
26
67
70
56
4 2 1
21
72
13
71
75
14
21.エアー配管図 4 Pneumatic circuit diagram 4(CLPI)
GP-551E PARTS LIST ver03
21-2
21.エアー配管図 4(CLPI)
21.Pneumatic circuit diagram 4(CLPI)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1H1331A 2 VALVE ﾊﾞﾙﾌﾞ VQ1101-5
2H1332A 2 VALVE ﾊﾞﾙﾌﾞ VQ1201-5
4H13331 2 VALVE ﾊﾞﾙﾌﾞ VQ1401-5
5H3051E 2 COVER, BLIND
蓋 盲
VVQ1000-10A-1
8. 1 MANIFOLD ﾏﾆﾎｰﾙﾄﾞ VV5Q11-08-X547
12H1057T 1 VALVE, ELEC/AIR PROPORTIONAL ﾊﾞﾙﾌﾞ ﾃﾞﾝｸｳﾋﾚｲ VY1100-01-BN
13H10314 1 VALVE, PRESSURE REDUCING
ﾊﾞﾙﾌﾞ 減圧
VEX1133-02-BG
14H1028B 2 VALVE, PRESSURE REDUCING ﾊﾞﾙﾌﾞ 減圧 AR1000-M5GB-N
16A4002T 1 EJECTOR, VACUUM ｴｼﾞｪｸﾀ ﾊﾞｷｭｰﾑ VBL10-66P
21H1128Z 1 VALVE, SOL ﾊﾞﾙﾌﾞ SOL VT307-5DZ-02-F
24H11212 1 VALVE, SOL ﾊﾞﾙﾌﾞ SOL VJ314R-5G-M5
26H1121G 1 VALVE, SOL ﾊﾞﾙﾌﾞ SOL SS3Y3-X2
41S2088N 1 CYLINDER, AIR ｼﾘﾝﾀﾞ ｴｱｰ STR-B-10-50-K3HD
42S2114Y 1 CYLINDER, AIR ｼﾘﾝﾀﾞ ｴｱｰ CDQ2D40-75DM-F79L
43S2126E 1 CYLINDER, AIR ｼﾘﾝﾀﾞ ｴｱｰ CXSL25-15-Y59A
44S21261 1 CYLINDER, AIR ｼﾘﾝﾀﾞ ｴｱｰ MGQM12-25
45CLRD0132 1 CYLINDER, AIR ｼﾘﾝﾀﾞ ｴｱｰ
56S1058A 1 SILENCER ｻｲﾚﾝｻ AN120-M5
59K5339A 2 CONTROLLER, SPEED ｺﾝﾄﾛｰﾗ ｽﾋﾟｰﾄﾞ AS1301F-M5-06
61K5337M 2 CONTROLLER, SPEED ｺﾝﾄﾛｰﾗ ｽﾋﾟｰﾄﾞ AS1201F-M5-06
66K5342A 6 CONTROLLER, SPEED ｺﾝﾄﾛｰﾗ ｽﾋﾟｰﾄﾞ AS2201F-01-06S
67K5345A 1 CONTROLLER, SPEED ｺﾝﾄﾛｰﾗ ｽﾋﾟｰﾄﾞ AS2211F-01-06S
68K53473 1 CONTROLLER, SPEED ｺﾝﾄﾛｰﾗ ｽﾋﾟｰﾄﾞ AS2311F-01-06S
70S1057A 1 SILENCER ｻｲﾚﾝｻ AN110-01
71S1059T 1 SILENCER ｻｲﾚﾝｻ AN203-02
72. 1 PRESSURE GAUGE 圧力計 G27-10-01
75. 2 PRESSURE GAUGE 圧力計 G27-10-R1
94Y3049E 2 UNION, ELBOW ﾕﾆｵﾝ ｴﾙﾎﾞ KJL04-M5
96Y3049H 5 UNION, ELBOW ﾕﾆｵﾝ ｴﾙﾎﾞ KJL06-M5
101CLPI0102 1 VALVE UNIT ﾊﾞﾙﾌﾞ ﾕﾆｯﾄ
103Y30495 1 UNION, ELBOW ﾕﾆｵﾝ ｴﾙﾎﾞ KQL04-02S
104Y3049A 2 UNION, ELBOW ﾕﾆｵﾝ ｴﾙﾎﾞ KQL06-M5
105Y3050A 2 UNION, ELBOW ﾕﾆｵﾝ ｴﾙﾎﾞ KQL06-01S
106Y3052A 5 UNION, ELBOW ﾕﾆｵﾝ ｴﾙﾎﾞ KQL06-02S
117CLFS0320 1 MANIFOLD ﾏﾆﾎｰﾙﾄﾞ
127BSFS3013 1 CYLINDER, AIR ｼﾘﾝﾀﾞ ｴｱｰ
129Y3059H 15 UNION, HALF ﾕﾆｵﾝ ﾊｰﾌ KQS06-01S
132Y3034L 1 UNION ﾕﾆｵﾝ KJU06-00
134K5075A 1 CONNECTOR ｺﾈｸﾀ KQU06-00
135Y3041T 1 UNION ﾕﾆｵﾝ KQT06-01S
155H3126Z 1 PLUG ﾌﾟﾗｸﾞ CPPE3-4
156S5025Z 1 SOCKET ｿｹｯﾄ CPSE3-4 ･
22.エアー配管図 5 Pneumatic circuit diagram 5(CLPI)
GP-551E PARTS LIST ver03
22-1

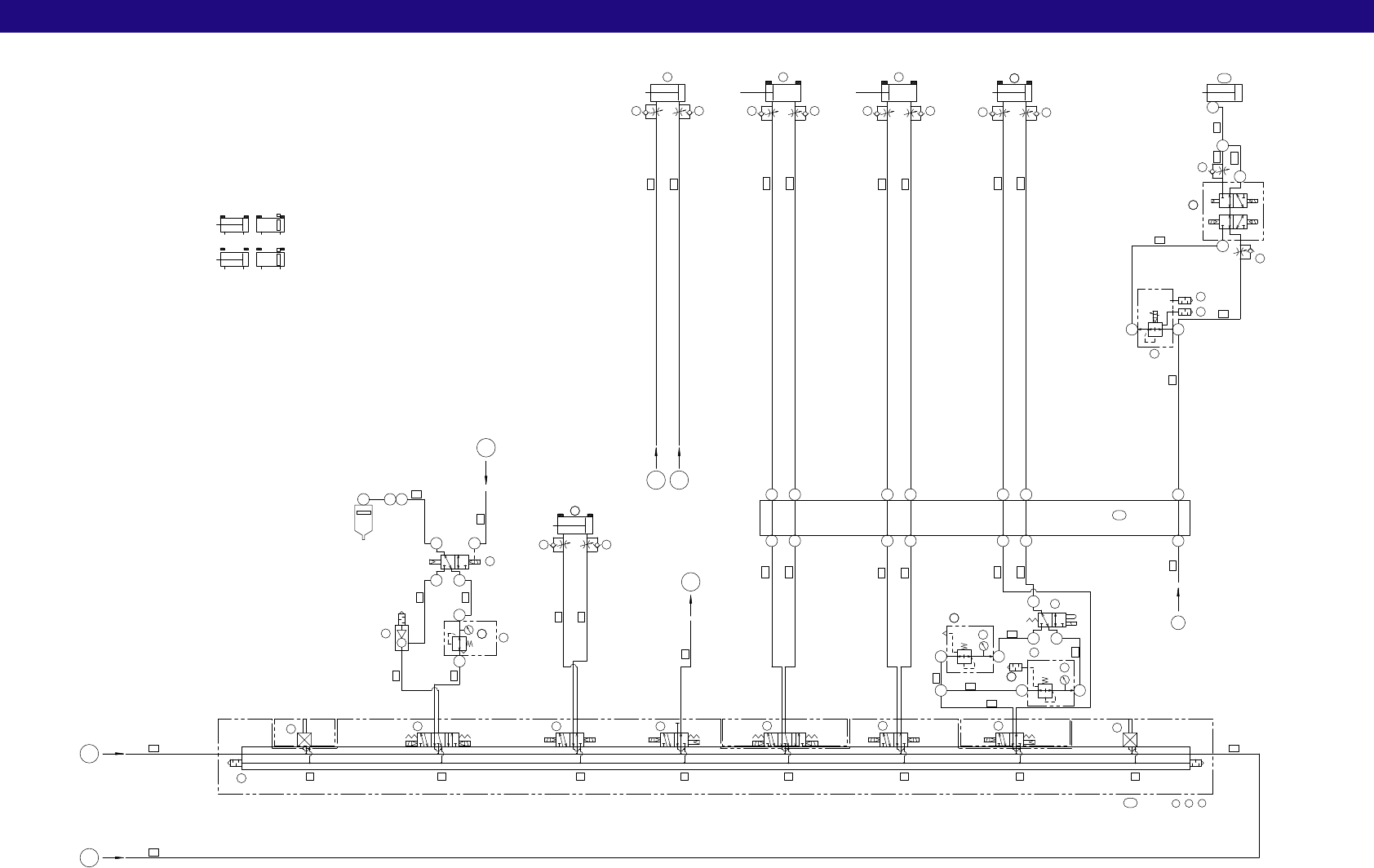

22.エアー配管図 5(CLPI)
22.Pneumatic circuit diagram 5(CLPI)
x2
A1
φ8
E
S22
φ6
1
φ25x22
Lower cleaner towel feed
下側クリーナタオル送り
CLFC
φ40x15
Squeegee lock
スキ−ジロック
CLFS
φ25x10
Join lower cleaner
下側クリーナ連結
CLFC
φ40x25
Join upper cleaner
上側クリーナ連結
CLFC
φ32x40
Lower cleaner up/down
下側クリーナ上下
CLFC
送り
Feed
M5
M5
98
Raise Lower
1/8 1/8 1/8 1/8
Join Datach
Join
Datach
上昇
下降
連結
連結開放
連結開放
連結
97 104 105 105
M5
M5
1/8
1/8
Lock
Unlock
ロック
アンロック
F7
φ6
F16
φ3
S21
φ6
S24
φ6
S23
φ6
F4
φ6
F3
φ6
F26
φ6
F27
φ6
F2
φ6
F1
φ6
φ6φ6
A B
21SOL-1321SOL-6
102
CLPI0090
24SOL-1
φ6 φ6
A B
24SOL-2
2
24SOL-6
φ6 φ6
A B
24SOL-7
3
24SOL-5
φ4 φ4
A B
5
24SOL-3
φ6 φ6
A B
24SOL-4
4
手前 奥
Front
Rear
クリ−ナ(上)
Clearner(upper)
159
159
159
159
123
1/8
1/8
122
1/8
1/8
左
右
Right
Left
F6
φ6
F15
φ3
F15
φ3
F16
φ3
158
158
160 160
160
1/8
1/8
N.C
P
1/8
24SOL-13
N.O
1/8
F16
φ3
F14
φ3
F15
φ3
126
洗浄剤
Solvent
1/8
160
φ32x22
Upper cleanaer towel feed
上側クリ−ナタオル送り
CLFC
送り
Feed
1/8
1/8
F23
φ6
F13
φ3
φ15x30
Solvent supply
洗浄剤切換え
CLFC
供給
supply
M5M5
105105
F11
φ6
φ4 φ4
BA
24SOL-15
6
φ6 φ6
BA
24SOL-11
7
φ4 φ4
BA
24SOL-10
9
24SOL-12
24SOL-8
143
F21
φ6
F22
φ6
F19
φ4
F20
φ4
F17
φ6
F18
φ6
φ6 φ6
BA
24SOL-9
F10
φ4
F9
φ4
94
8181
94
83
9696
83
131
81
96
M5
M5 M5
M5
M5
M5
M5
M5
M5
M5
124
φ6
F24
φ6
F18
φ6
F17
φ4
F20
φ4
F19
φ4
F11
96 95
1/8
lock
1/8
φ40x15
Upper cleanaer lock
上側クリ−ナロック
CLFC
アンロック
Unlock
ロック
M5
Lower
M5
φ20x120
Upper cleanaer up/down
上側クリ−ナ上下
CLFC
上昇
Raise
下降
93
94
137
156
157
79
クリ−ナ(下)
Clearner(lower)
クリ−ナ(下)
Clearner(lower)
M3
M3
M5
M5
奥
Rear
手前
Front
奥
Rear
手前
Front
φ6
F28
φ4
F12
φ4
F12
φ6
F12
φ4
F11
CLPI
クリ−ナエア−ブロ−
CLFC
クリ−ナエア−ブロ−
106107
106107
24SOL-13
1/4
1/4
24SOL-14
1/4
1/4
A
φ8
A1
K
φ4
A2
D
φ8
A1
φ8
Indicates a proximity switch
Indicates an external(photo)switch
は外部スイッチ(フォトセンサ)を示す
はオートスイッチを示す
8
121
120
本図は、両面式クリ−ナ(上下)を示す。
************************
CLFC
洗浄剤供給
A1
F11
φ4
50 46474849
62
66
66
66
65
65
2221 2
22
23
18
17
60
60
52
51
121
7
2
69
46
53
61
63
20
20
65
65
61
