维修调整要领书 2-5 2- 4. 伺服驱动器的更换 请打开 DOOR COVERL ，卸下 E SUB COVER C （ A ）。 E SUB COVER C 只要拆下护罩固定螺丝（ B ）即可卸下。 接着，取下托架固定螺丝 （ C ） 后，即可连同托架一起卸下伺服驱动器 ⑤ 。（此时，因驱动器下部连 接着 FG 线，故请注意。） 然后请拆下驱动器固定螺丝（ D ），更换驱动器。 更换后请将托架的缺口嵌入轴位螺丝（ E ），用托架固…
维修调整要领书
2-4
2-3.
再生电阻的更换

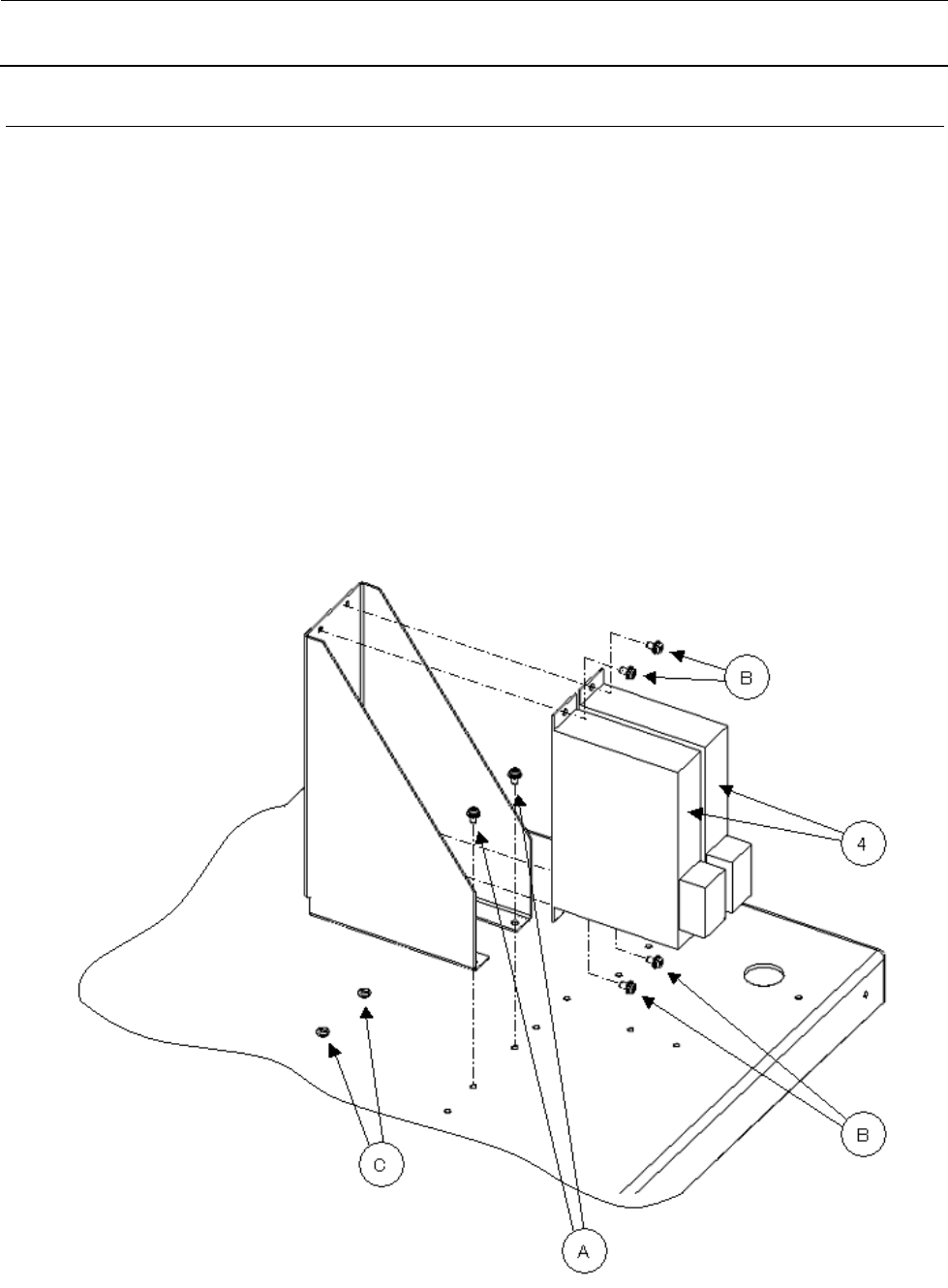

请拆下 REAR COVER。
拆下托架固定螺丝（A）后，即可连同托架一起卸下再生电阻④。
请拆下再生电阻固定螺丝（B），更换再生电阻。
更换后请将托架的缺口嵌入轴位螺丝（C），用固定螺丝（A）固定。
※ 再生电阻的更换需要长柄螺丝刀（250mm 以上）。
④再生电阻（货号：40045704）
维修调整要领书
2-5
2-4.
伺服驱动器的更换

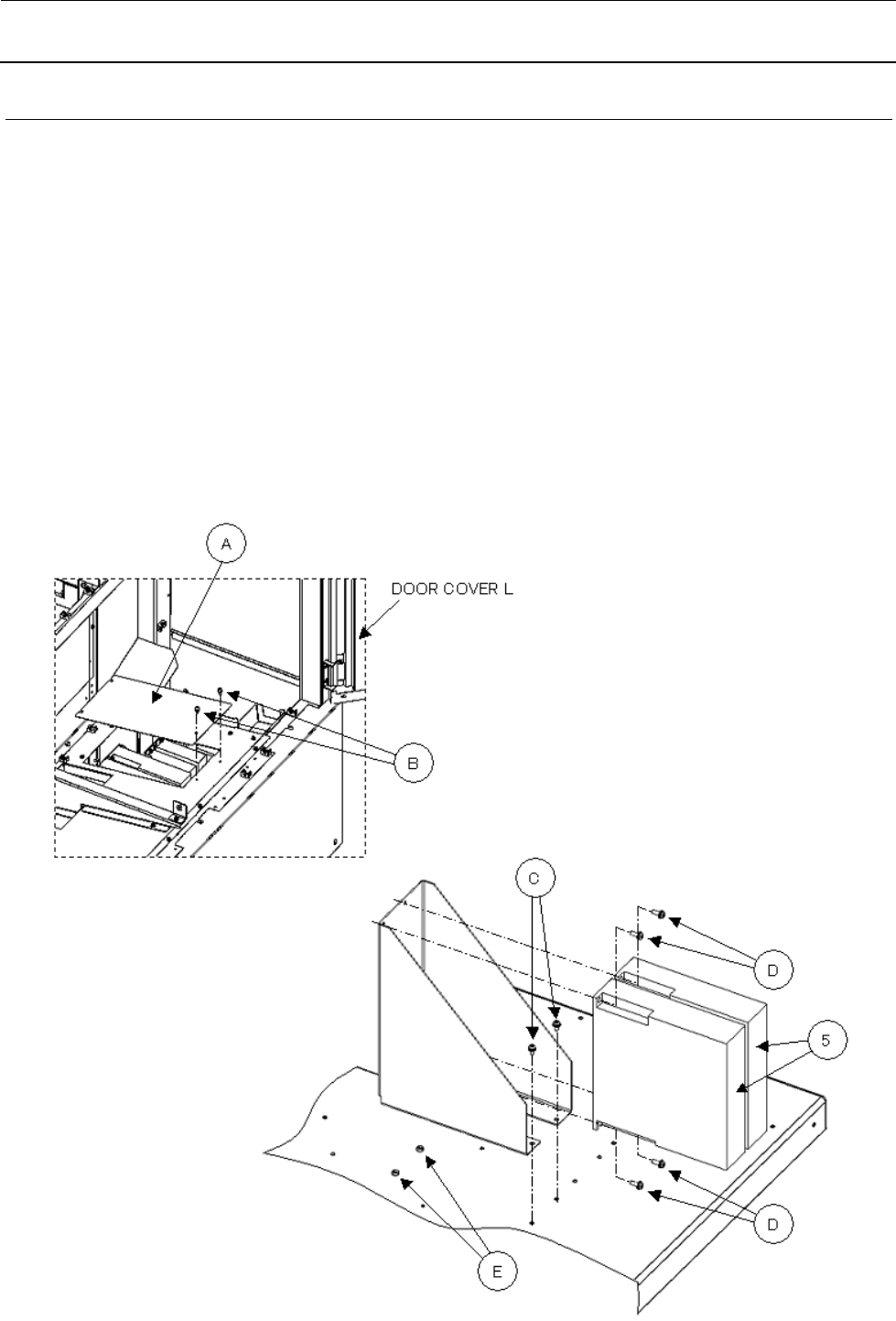

请打开 DOOR COVERL，卸下 E SUB COVER C（A）。
E SUB COVER C 只要拆下护罩固定螺丝（B）即可卸下。
接着，取下托架固定螺丝（C）后，即可连同托架一起卸下伺服驱动器⑤。（此时，因驱动器下部连
接着 FG 线，故请注意。）
然后请拆下驱动器固定螺丝（D），更换驱动器。
更换后请将托架的缺口嵌入轴位螺丝（E），用托架固定螺丝（C）固定。
※ 伺服驱动器的更换需要长柄螺丝刀（250mm 以上）。
※ 输入参数需要专用软件。
驱动器单体出厂时，是发货已输入好参数的驱动器，请准备下述货号的驱动器。
⑤伺服驱动器（货号：40040687）
维修调整要领书
2-6
2-5.
步进电动机驱动器的更换

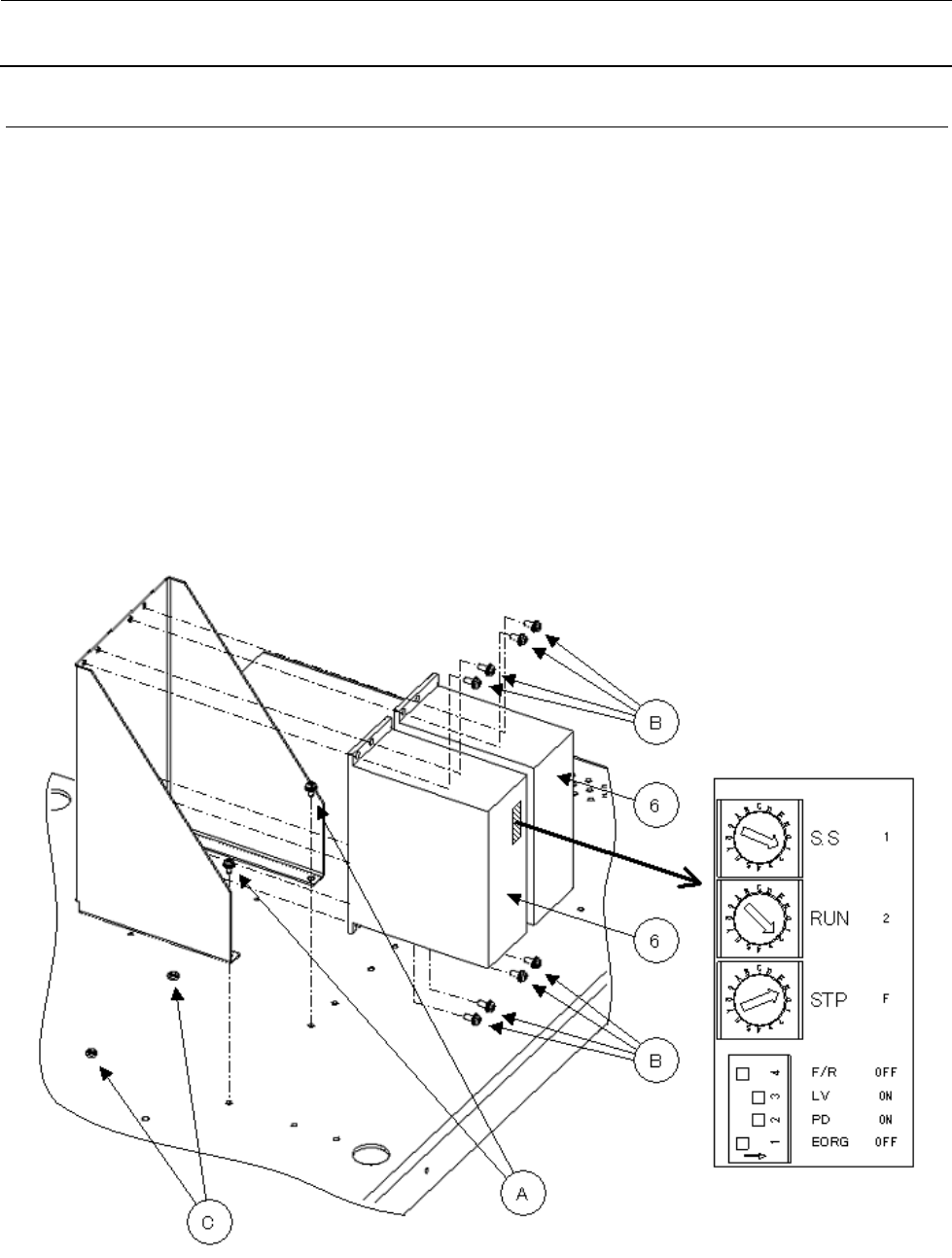

请拆下 REAR COVER。
拆下托架固定螺丝（A）后，即可连同托架一起卸下步进电动机驱动器⑥。
请拆下驱动器固定螺丝（B），更换驱动器。
更换后请将托架的缺口嵌入轴位螺丝（C），用固定螺丝（B）固定。
并且，请按下图所示进行开关的设置。（两驱动器的设置值通用。）
※ 步进电动机驱动器的更换需要长柄螺丝刀（250mm 以上）。
⑥步进电动机驱动器（货号：40045711）
设定值
