维修调整要领书
2-6
2-5.
步进电动机驱动器的更换
请拆下 REAR COVER。
拆下托架固定螺丝（A）后，即可连同托架一起卸下步进电动机驱动器⑥。
请拆下驱动器固定螺丝（B），更换驱动器。
更换后请将托架的缺口嵌入轴位螺丝（C），用固定螺丝（B）固定。
并且，请按下图所示进行开关的设置。（两驱动器的设置值通用。）
※ 步进电动机驱动器的更换需要长柄螺丝刀（250mm 以上）。
⑥步进电动机驱动器（货号：40045711）
设定值
维修调整要领书
2-7
2-6.
MAIN 电路板及 SCN 电路板的更换

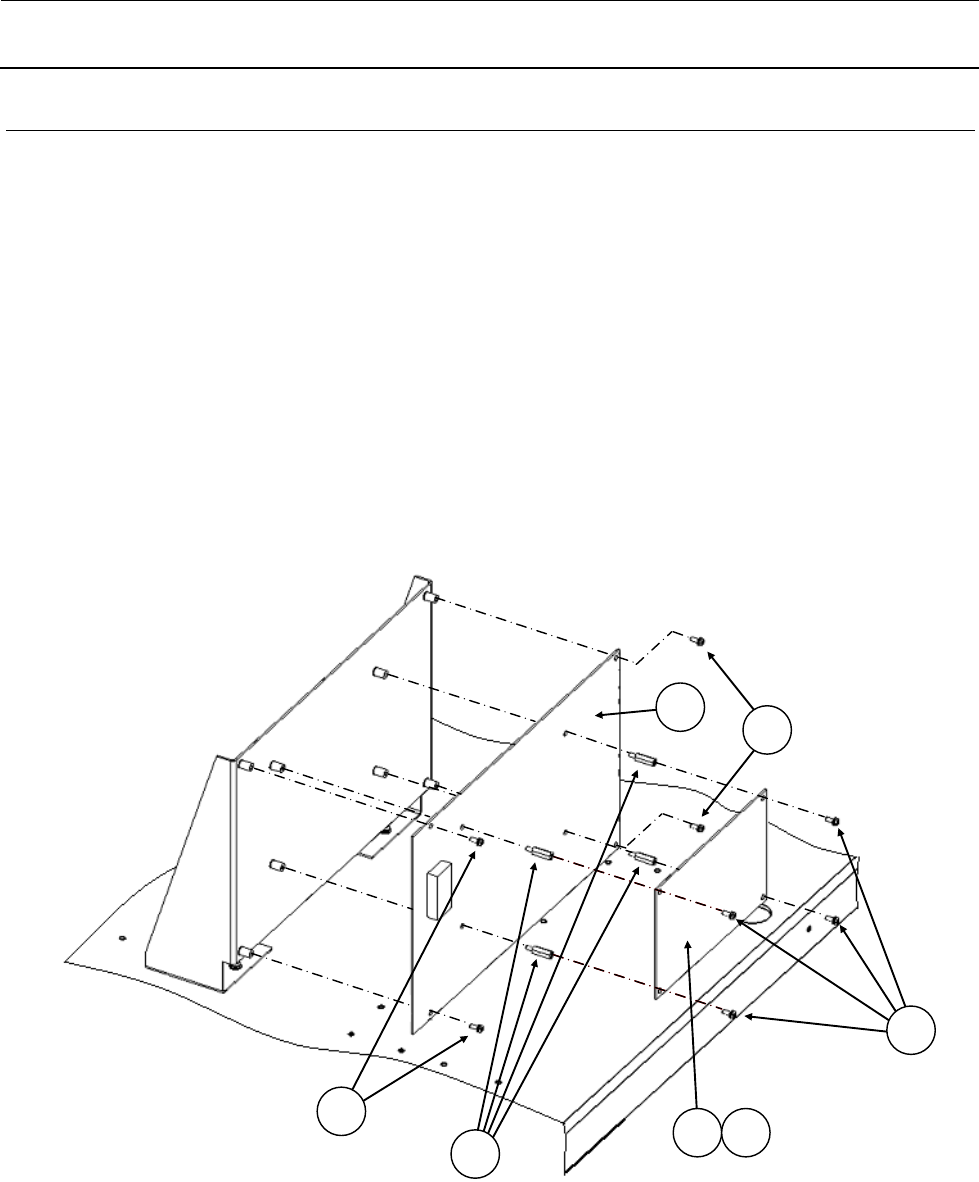

请拆下 REAR COVER。
要更换 SCN 电路板组件⑧⑨时，请拆下 SCN 电路板固定螺丝（A），更换 SCN 电路板组件。
要更换 MAIN 电路板组件⑦时，请拆下 SCN 电路板组件，在此状态下拆下 MAIN 电路板固定螺丝（B）
及双头螺栓（C），再更换 MAIN 电路板组件。
⑦MAIN PCB ASM（货号：40117296）
MAIN PCB ASM（货号：40169063）
⑧SCN PCB ASM（货号：40041117）
⑨RECONSTRUCTION IS SCN PCB ASM（货号：40121858） ※有 IS 选配时
B
A
B
C
7
8
9
维修调整要领书
2-8
2-6-1．
请进行跨接线的设定、指拨开关的设定 －40117296－
更换电路板后请进行跨接线的设定、指拨开关的设定、EEPROM 的初始化和参数的输入。
(1) 设定跨接线
(2) 设定指拨开关
DIPSW1：备用
1 OFF：机型判別
1 ON：机型判別
1 OFF：机型判別
4 ON：机型判別
5 OFF：写入 FLASH 引导程序（调试纠错中使用）
6 OFF：強制下载程序
7 OFF：元件翘立传感器 10.5 无效化
8 OFF：元件翘立传感器 23.5 无效化
・
连接机型为 KE-3010／3020V
・
连接机型为
KE-3010/3020V/3020VR,
RX-6,JM-20
DIPSW2
DIPSW3
DIPSW4
DIPSW5
W5
W1,W3,W4
DIPSW8
DIPSW7
DIPSW6
DIPSW1
W2
1
7
6
4
W1
W5
3
1
3
10
12
9
1
3
1
3
W3
W4
1
3
W2
1
7
6
4
W1
W5
3
1
3
10
12
9
1
3
1
3
W3W4
1
3
W2
1
2
3
4
5
6
7
8
O
N
ON OFF
插入
部位
