2-6-1．
请进行跨接线的设定、指拨开关的设定 －40117296－
更换电路板后请进行跨接线的设定、指拨开关的设定、EEPROM 的初始化和参数的输入。

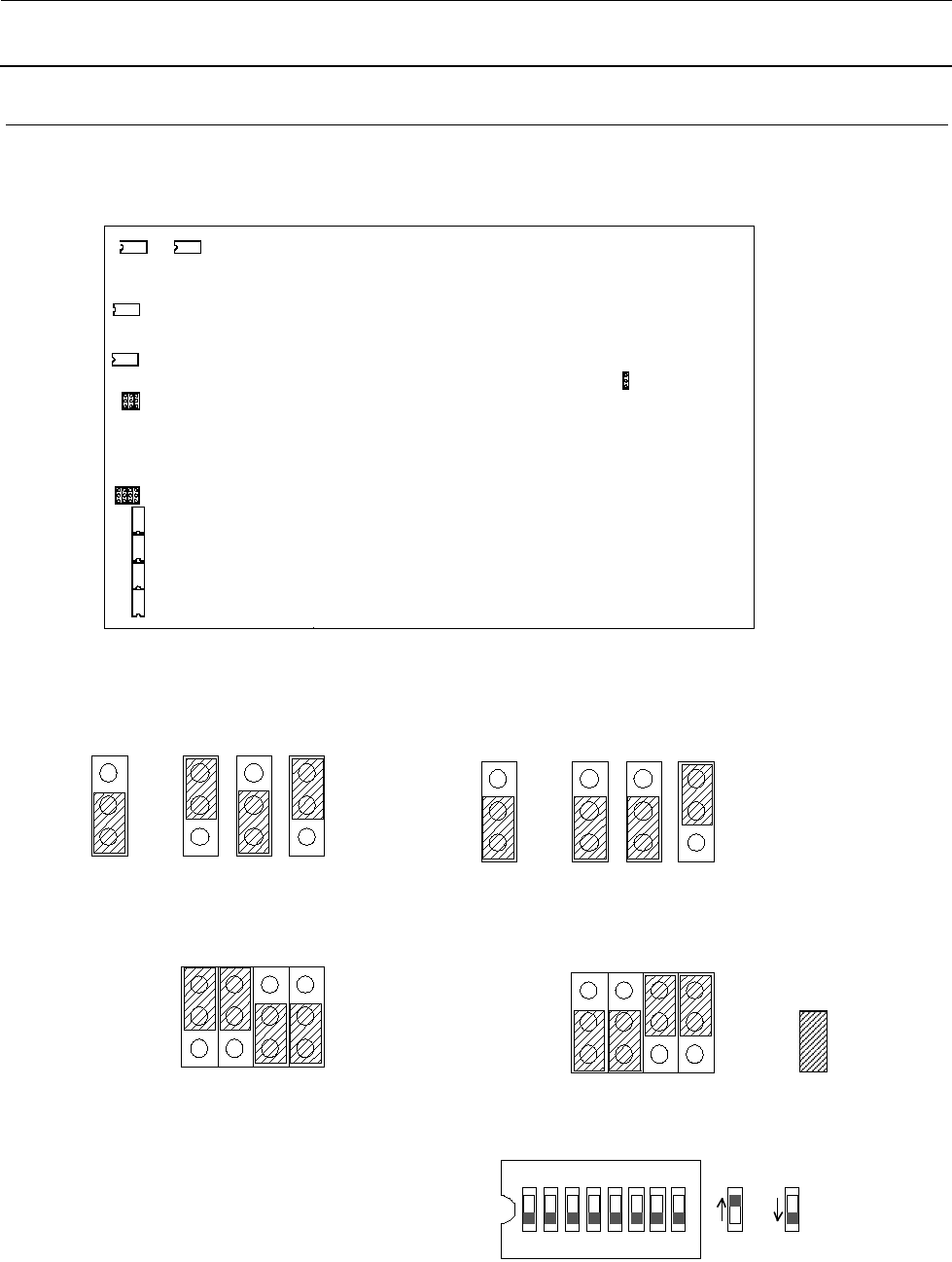

(1) 设定跨接线
(2) 设定指拨开关
DIPSW1：备用
1 OFF：机型判別
1 ON：机型判別
1 OFF：机型判別
4 ON：机型判別
5 OFF：写入 FLASH 引导程序（调试纠错中使用）
6 OFF：強制下载程序
7 OFF：元件翘立传感器 10.5 无效化
8 OFF：元件翘立传感器 23.5 无效化
・
连接机型为 KE-3010／3020V
・
连接机型为
KE-3010/3020V/3020VR,
RX-6,JM-20
DIPSW2
DIPSW3
DIPSW4
DIPSW5
W5
W1,W3,W4
DIPSW8
DIPSW7
DIPSW6
DIPSW1
W2
1
7
6
4
W1
W5
3
1
3
10
12
9
1
3
1
3
W3
W4
1
3
W2
1
7
6
4
W1
W5
3
1
3
10
12
9
1
3
1
3
W3W4
1
3
W2
1
2
3
4
5
6
7
8
O
N
ON OFF
插入
部位
维修调整要领书
2-9
DIPSW2：设定规格
1 OFF：TR6/TR5 机型选择 ON:TR6 OFF:TR5
2 ON：D/S 机型选择 ON:D（TR6D、TR5D） OFF:S（TR6S、TR5S）
3 ※2：选择语种 ON：英语 OFF：日本语
4 OFF：传送方向（TR6 中使用）
5 ※5：CMPNT35.0
6 ON：WDT
7 OFF：极限信号的无效化（调试纠错中使用）
8 OFF：贴片机护罩打开的有效／无效
DIPSW3：设定选配件
1 ※2：低速 2 模式 ON／OFF
2 ON： 元件用尽显示 BOX ON／OFF
3 ON： 托盘误插入防止功能
4 OFF：检查传送（TR6 中使用）
5 OFF：传送部自动调整宽度（TR6 中使用）
6 OFF：可适用 EX 尺寸电路板（TR6 中使用）
7 ON： 闪速存储卡启动模式
8 OFF：信号塔 2 指示灯 ON／OFF
DIPSW4：电路板图面和功能的修订版
1 ※3：P_REV_0
2 ※3：P_REV_1
3 ※3
：P_REV_2
4 ※3：P_REV_3
5 ※3：F_REV_0
6 ※3：F_REV_1
7 ※3：F_REV_2
8 ※3：F_REV_3
DIPSW5：备用
1 ※1：备用
2 ※1：备用
3 ※1：备用
4 ※1：备用
5 ※1：备用
6 ※1：备用
7 ※1：备用
8 ※4：对应连接 KE-3010/3020V/3020VR 3010/3020VA/3020VRA/RX-6/JM-2 ON／OFF
DIPSW6：备用
1 ※1：备用
2 ※1：备用
3 ※1：备用
4 ※1：备用
5 ※1：备用
6 ※1：备用
7 ※1：备用
8 ※1：备用
※1. 已根据客户定制等软件的规格进行了设定。
请进行与更换前电路板相同的设定。
※2. 请确认装置的规格后再设定。
※3. 在电路板的出厂阶段已设定好，所以不需要改变。
※4. 连接机型为KE-3010/3020V/3020VR/RX-6/JM-20时,
请设定为ON，为KE-2070/2080时,请设置为OFF。
※5. 请根据机器Rev进行设置。
机器为Rev.D以前的时，请设置为ON。
机器为Rev.E以后的时，请设置为OFF。
维修调整要领书
2-10
DIPSW7：备用
1 ※1：备用
2 ※1：备用
3 ※1：备用
4 ※1：备用
5 ※1：备用
6 ※1：备用
7 ※1：备用
8 ※1：备用
DIPSW8：备用
1 ※1：备用
2 ※6：对应连接 RX-6 ON／OFF
3 ※1：备用
4 ※1：备用
5 ※1：备用
6 ※1：备用
7 ※1：备用
8 ※1：备用
※6. 连接机种为RX-6时，请设置为ON，此外的情况请设
置为OFF。
