维修调整要领书 2- 11 2-6 -2 ． 请进行跨接线的设定 、 指拨开关的设定 － 40169063 － (1) 设定跨接线 (2) 设定指拨开关 DIPSW1 ： 启动设置 1 ※ 3 ： 启动设置 2 ※ 3 ： 启动设置 3 ※ 3 ： 启动设置 4 ※ 3 ： 启动设置 5 ※ 3 ： 启动设置 6 ※ 3 ： 启动设置 7 ※ 3 ： 启动设置 8 ※ 3 ： 启动设置 插入 部位 7 6 4 1 3 9 W…
维修调整要领书
2-10
DIPSW7：备用
1 ※1：备用
2 ※1：备用
3 ※1：备用
4 ※1：备用
5 ※1：备用
6 ※1：备用
7 ※1：备用
8 ※1：备用
DIPSW8：备用
1 ※1：备用
2 ※6：对应连接 RX-6 ON／OFF
3 ※1：备用
4 ※1：备用
5 ※1：备用
6 ※1：备用
7 ※1：备用
8 ※1：备用
※6. 连接机种为RX-6时，请设置为ON，此外的情况请设
置为OFF。
维修调整要领书
2-11
2-6-2．
请进行跨接线的设定、指拨开关的设定 －40169063－
(1) 设定跨接线
(2) 设定指拨开关
DIPSW1：启动设置
1 ※3：启动设置
2 ※3：启动设置
3 ※3：启动设置
4 ※3：启动设置
5 ※3：启动设置
6 ※3：启动设置
7 ※3：启动设置
8 ※3：启动设置
插入
部位
7
6
4
1
3 9
W1

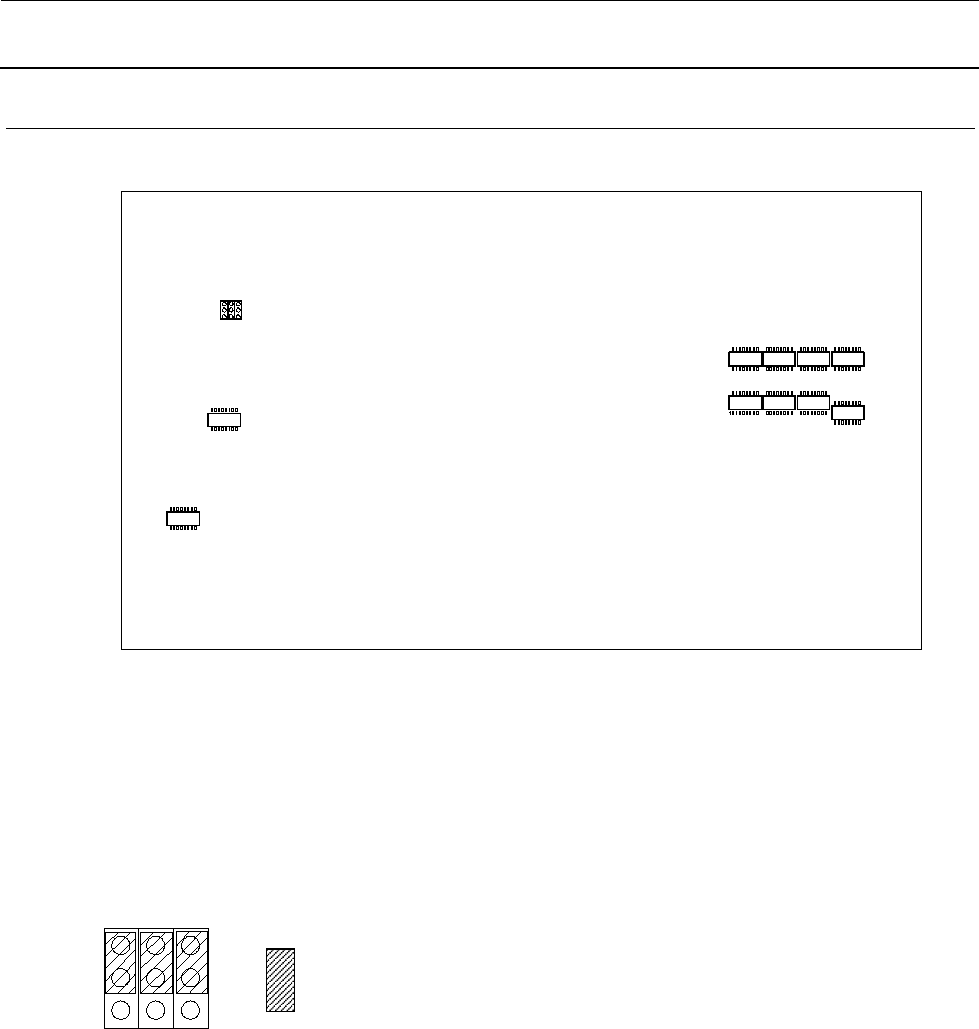

电路板上请进行跨接线、指拨开关布局
维修调整要领书
2-12
DIPSW2：电路板图面和功能的修订版
1 ※3：P_REV_0
2 ※3：P_REV_1
3 ※3：P_REV_2
4 ※3：P_REV_3
5 ※3：F_REV_0
6 ※3：F_REV_1
7 ※3：F_REV_2
8 ※3：F_REV_3
DIPSW3：设定规格 1
1 ※2：选择语种 ON：英语 OFF：日本语
2 OFF：传送方向 ON：左→右 OFF：右→左
3 ※2：WDT OFF CPU 的失控监视
4 OFF：极限信号的无效化
5 OFF：贴片机护罩打开的有效／无效
6 OFF：部分浮动传感器第 3 阶段有效无效设定
7 OFF：下载模式强制迁移
8 OFF：可适用 EX 尺寸电路板
DIPSW4：设定规格 2
1 ON：机型判別
1 OFF：机型判別
1 OFF：机型判別
4 ON：机型判別
5 OFF：机型判別
6 ON：MTS/MTC 设定 ON: MTS OFF: MTC
7
※4：通信模式被设置 ON: 串行 OFF: 并行
8 OFF：串行通讯选择 ON: RS232C OFF: RS422
DIPSW5：设定选配件
1 ※2：低速 2 模式 ON: 有效 OFF: 无效
2 ON： 元件用尽显示 BOX ON: 有效 OFF: 无效
3 ON： 托盘误插入防止功能 ON: 有效 OFF: 无效
4 OFF：检查传送 ON: 有效 OFF: 无效
5 OFF：传送部自动调整宽度 ON: 有效 OFF: 无效
6 ※2：RFID ON: 有效 OFF: 无效
7 OFF：信号塔 2 指示灯 ON: 有效 OFF: 无效
8 ※5：TR7DN/ RX-6 对应的
