维修调整要领书
2-12
DIPSW2：电路板图面和功能的修订版
1 ※3：P_REV_0
2 ※3：P_REV_1
3 ※3：P_REV_2
4 ※3：P_REV_3
5 ※3：F_REV_0
6 ※3：F_REV_1
7 ※3：F_REV_2
8 ※3：F_REV_3
DIPSW3：设定规格 1
1 ※2：选择语种 ON：英语 OFF：日本语
2 OFF：传送方向 ON：左→右 OFF：右→左
3 ※2：WDT OFF CPU 的失控监视
4 OFF：极限信号的无效化
5 OFF：贴片机护罩打开的有效／无效
6 OFF：部分浮动传感器第 3 阶段有效无效设定
7 OFF：下载模式强制迁移
8 OFF：可适用 EX 尺寸电路板
DIPSW4：设定规格 2
1 ON：机型判別
1 OFF：机型判別
1 OFF：机型判別
4 ON：机型判別
5 OFF：机型判別
6 ON：MTS/MTC 设定 ON: MTS OFF: MTC
7
※4：通信模式被设置 ON: 串行 OFF: 并行
8 OFF：串行通讯选择 ON: RS232C OFF: RS422
DIPSW5：设定选配件
1 ※2：低速 2 模式 ON: 有效 OFF: 无效
2 ON： 元件用尽显示 BOX ON: 有效 OFF: 无效
3 ON： 托盘误插入防止功能 ON: 有效 OFF: 无效
4 OFF：检查传送 ON: 有效 OFF: 无效
5 OFF：传送部自动调整宽度 ON: 有效 OFF: 无效
6 ※2：RFID ON: 有效 OFF: 无效
7 OFF：信号塔 2 指示灯 ON: 有效 OFF: 无效
8 ※5：TR7DN/ RX-6 对应的
维修调整要领书
2-13
DIPSW6：设定规格 3
1 ※1：备用
2 ※1：备用
3 ※1：备用
4 ※1：备用
5 ※1：备用
6 ※1：备用
7 ※1：备用
8 ※1：备用
DIPSW7：设定规格 4
1 ※1：备用
2 ※1：备用
3 ※1：备用
4 ※1：备用
5 ※1：备用
6 ※1：备用
7 ※1：备用
8 ※1：备用
DIPSW8：设定规格 5
1 OFF：部分浮动第 1 阶段强制忽略
2 OFF：部分浮动第 2 阶段强制忽略
3 OFF：部分浮动第 3 阶段强制忽略
4 OFF：部分浮动第 3 阶段强制忽略 只有 TR5SNI
5 OFF：部分浮动第 4 阶段强制忽略
只有 TR5SNI
6 OFF：部分浮动第 5 阶段强制忽略 只有 TR5SNI
7 OFF：垫定在 BGA 使用的时候
8 OFF：垫定在 BGA 使用的时候
DIPSW9：设定规格 6
1 ※1：备用
2 ※1：备用
3 ※1：备用
4 ※1：备用
5 ※1：备用
6 ※1：备用
7 ※1：备用
8 ※1：备用
DIPSW10：设定规格 7
1 ※1：备用
2 ※1：备用
3 ※1：备用
4 ※1：备用
5 ※1：备用
6 ※1：备用
7 ※1：备用
8 ※1：备用
维修调整要领书
2-14
2-6-3．
参数的设定
(1) 参数的初始化
按住 HOD 的“ONLINE”按钮和“←”按钮并同时启动装置，将成为 EEPROM Default Set 模式。
＜参数初始化的流程＞
1. EEPROM Default set: 按下 ENTER
2. EEPROM Default set Sure?: 按下 ENTER
3. EEPROM Writing: 无操作地等待
4. Power OFF： 请断开电源
(2) 参数的输入

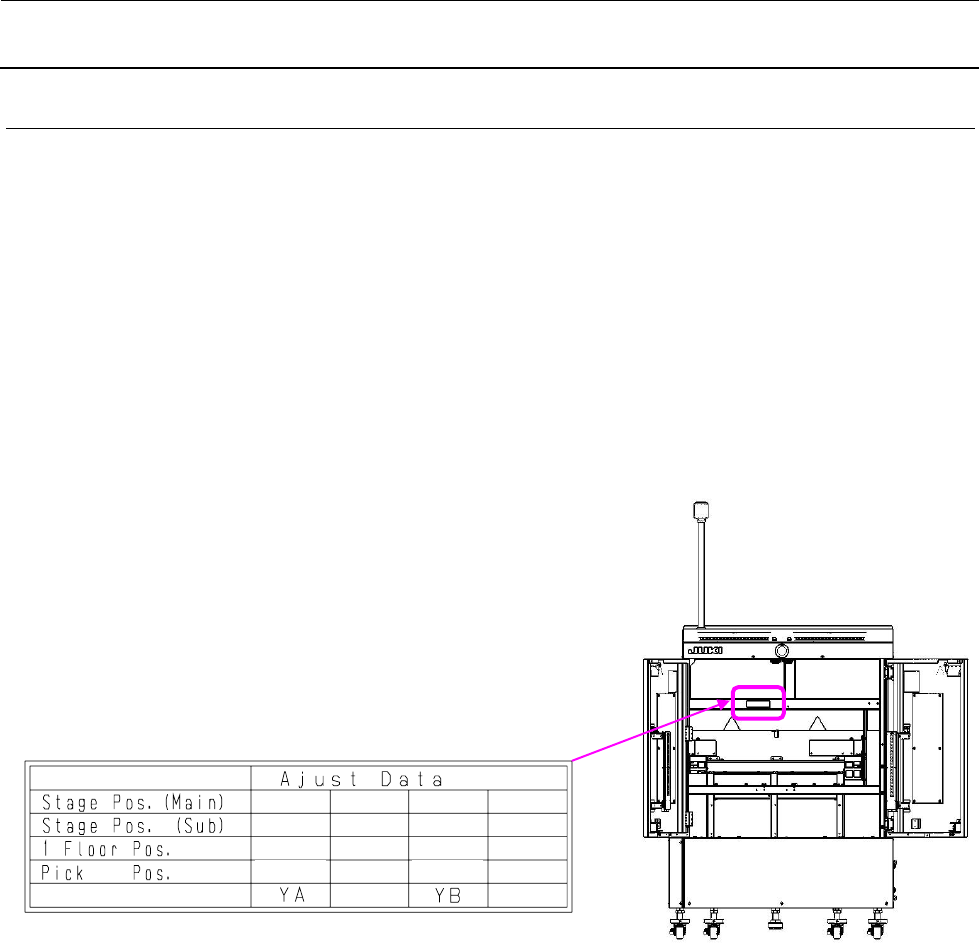

打开 MAIN 侧的门，该部分贴有标牌，载明出厂时已设定好的参数。
请通过调试模式的“9.Y Unit Adjustment”输入参数。
＜Y 装置调整的流程＞
1. Tray Position： 无参数输入
2. Tray Position： 无参数输入
3. Pick Position： 输入 Pick Pos. YA 的值
4. Tray Position： 无参数输入
5. Tray Position： 无参数输入
6. Pick Position： 输入 Pick Pos. YB 的值
输入后，如果调整位置似有偏差，请通过调试模式的“9.
Y Unit Adjustment”从新进行调整。
****
****
