维修调整要领书 2- 19 2- 8. 噪声过滤器的更换 请拆下 NOISE FILTER COVER 。 拆下托架固定螺丝（ A ）后，即可连同托架一起卸下噪声过滤器⑩。 请拆下过滤器固定螺丝（ B ），更换噪声过滤器。 ⑩噪声过滤器（货号： 40045714 ） A B B 10
维修调整要领书
2-18
・IS SCN 电路板（有 IS 选配时）
插入
未使用
CN1：MAIN PCB
CN2：YB FAN MOTOR
CN3：YA FAN MOTOR
CN4：未使用
CN5：MAIN PCB
CN6：ZA ORG/LMT- SENS
CN7：DOOR A OPEN SENS
CN8：MAIN PCB
CN9：STK EMPTY LAMP
CN10：ZB ORG/LMT- SENS
CN11：DOOR A LOCK SENS
CN12：MAIN PCB
CN13：DOOR B OPEN SENS
CN14：DOOR B LOCK SENS
CN15：DOOR A LOCK ON(SV)
CN16：DOOR B LOCK ON(SV)
CN17：未使用
CN18：未使用
CN19：未使用
CN20：SLOW PCB (OP)
CN21：未使用
CN22：未使用
CN23：COVER OP SHORT
CN24：ZA LMT+ SENS
CN25：TRAY HLD B SV,SHT OPEN B SV
CN26：未使用
CN27：未使用
CN28：YB LMT+ SENS
CN29：YA LMT+ SENS
CN30：STK A SUPPLY SW
CN31：ZB LMT+ SENS
CN32：YB ORG/LMT- SENS
CN33：YA ORG/LMT- SENS
CN34：STK B SUPPLY SW
CN35：未使用
CN36：TRAY HLD A SV,SHT OPEN A SV
CN37：Y CENT SV
CN38：TRAY HLD/RLS B1 SENS
CN39：TRAY HLD/RLS B2 SENS
CN40：EMG SW
CN41：YA/YB SENS,Y CENT A/B SENS
CN42：TRAY HLD/RLS A1 SENS
CN43：TRAY A SENS+
CN44：SHT OPEN/CLOSE SENS
CN45：STK M SET SENS
CN46：STK M MIS SET SENS(UPPER)
CN47：CMPNT 10.5/23.5 B SENS
CN48：CMPNT SENSOR R2 CABLE ASM
(对应 Rev.E 以后的机器。)
CN49：未使用
CN50：TRAY A SENS-
CN51：TRAY HLD/RLS A2 SENS
CN52：CG L IN SENS
CN53：TRAY B SENS+
CN54：STK S MIS SET SENS(UPPER)
CN55：STK S SET SENS
CN56：STK M MIS SET SENS(LOWER)
CN57：CMPNT 10.5/23.5 A SENS
CN58：CMPNT SENSOR L2 CABLE ASM
(对应 Rev.E 以后的机器。)
CN59：Y CRASH SENS,IS POSI A/B(OP)
CN60：CG R IN SENS
CN61：TRAY B SENS-
CN62：STK S MIS SET SENS(LOWER)
CN151：ANTENNA A
CN152：ANTENNA B
CN62
CN61
CN60
CN59
CN58
CN57
CN56
CN55
CN54
CN53
CN52
CN51
CN50
CN49
CN48
CN47
CN46
CN45
CN41
CN42
CN43
CN44
CN40
CN39
CN38
CN37
CN36
CN35
CN34
CN33
CN32
CN31
CN30
CN29
CN28
CN5-5S
CN5-6D
CN5-6S
CN5-5D
CN23
CN13
CN10
CN6
CN7
CN11
CN14
CN24
CN25
CN26
CN15
CN27
CN16
CN17
CN18
CN19
CN20
CN21
CN22
CN12
CN8
CN9
CN2
CN3
CN4
CN1
CN152
CN151
维修调整要领书
2-19

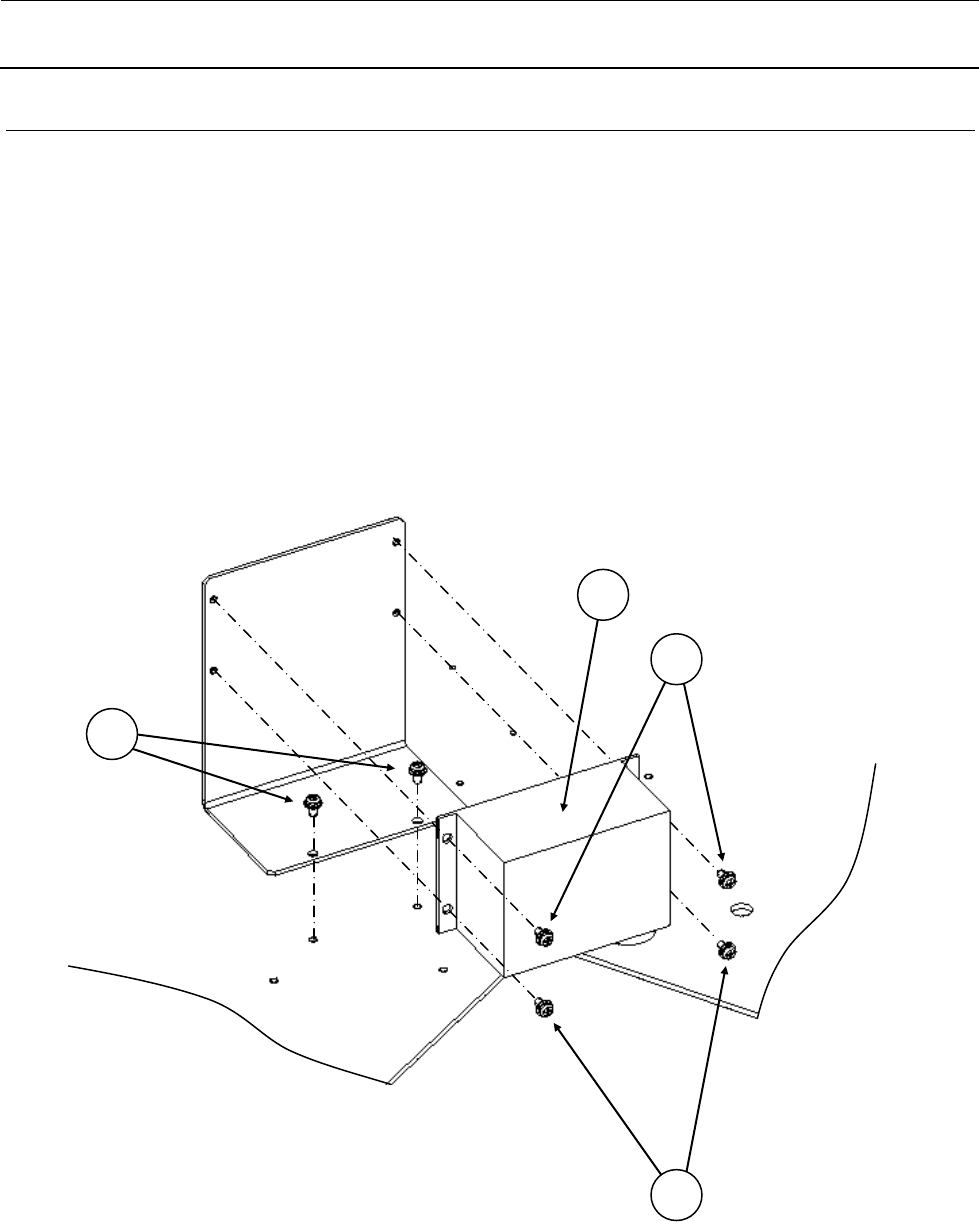

2-8.
噪声过滤器的更换
请拆下 NOISE FILTER COVER。
拆下托架固定螺丝（A）后，即可连同托架一起卸下噪声过滤器⑩。
请拆下过滤器固定螺丝（B），更换噪声过滤器。
⑩噪声过滤器（货号：40045714）
A
B
B
10
维修调整要领书
2-20

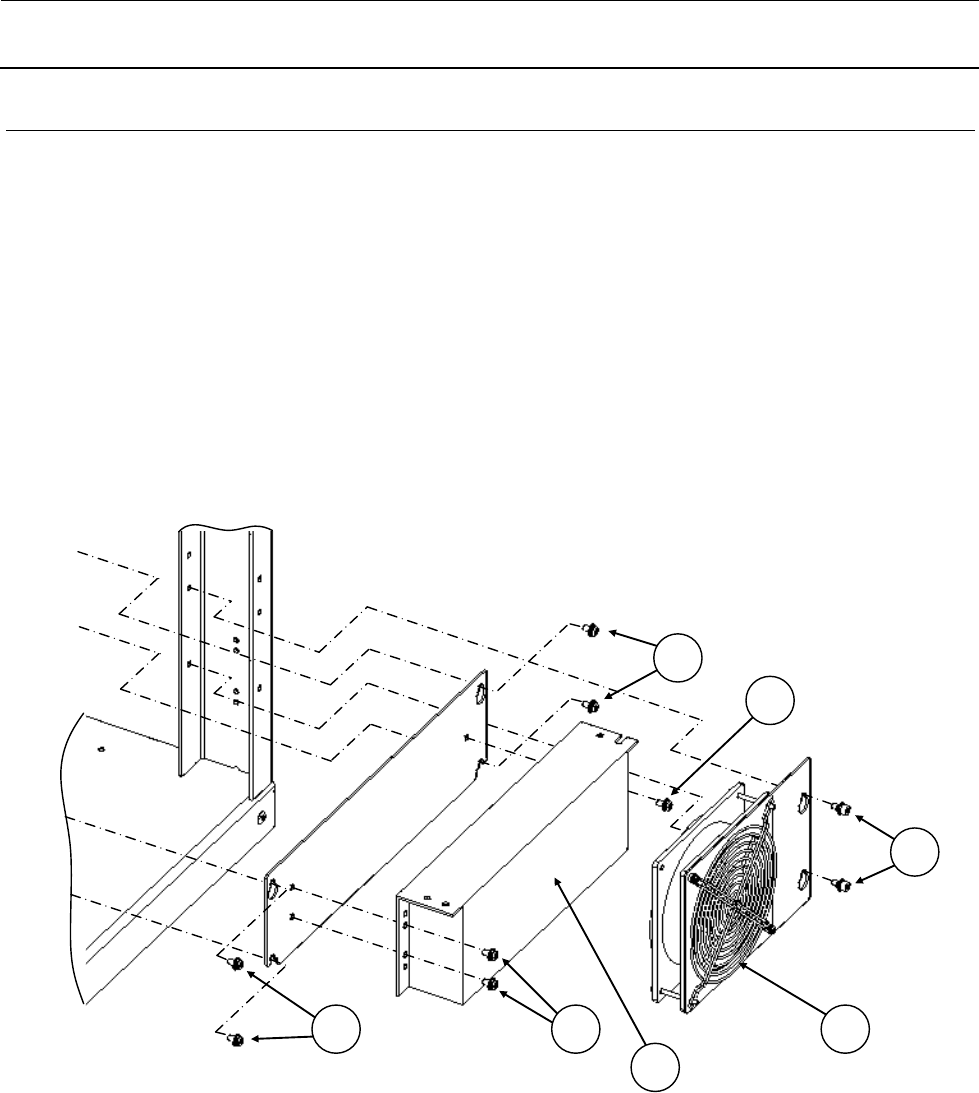

2-9.
电源的更换
请拆下 FRONT COVER B。
请松开风扇组件固定螺丝（A），卸下风扇组件（B）。
请松开托架固定螺丝（C），连同托架卸下电源⑪。
请拆下电源固定螺丝（D），更换电源。
⑪电源（货号：HX005500000）
C
A
B
C
D
D
11
