维修调整要领书 2- 21 2- 10. SLOW MODE CTRL PCB ASM 的更换 （ 选配 ） 请拆下 SIDE COVER R B 。 请拆下固定螺丝（ A ），更换 SLOW MODE CTRL PCB ASM ⑫ 。 ⑫ SLOW MODE CTRL PCB ASM （货号： 40042575 ） 12 A
维修调整要领书
2-20
2-9.
电源的更换
请拆下 FRONT COVER B。
请松开风扇组件固定螺丝（A），卸下风扇组件（B）。
请松开托架固定螺丝（C），连同托架卸下电源⑪。
请拆下电源固定螺丝（D），更换电源。
⑪电源（货号：HX005500000）
C
A
B
C
D
D
11
维修调整要领书
2-21
2-10.
SLOW MODE CTRL PCB ASM 的更换（选配）
请拆下 SIDE COVER R B。
请拆下固定螺丝（A），更换 SLOW MODE CTRL PCB ASM⑫。
⑫SLOW MODE CTRL PCB ASM（货号：40042575）
12
A
维修调整要领书
2-22
2-11.
继电器的更换
请拆下 FRONT COVER B。

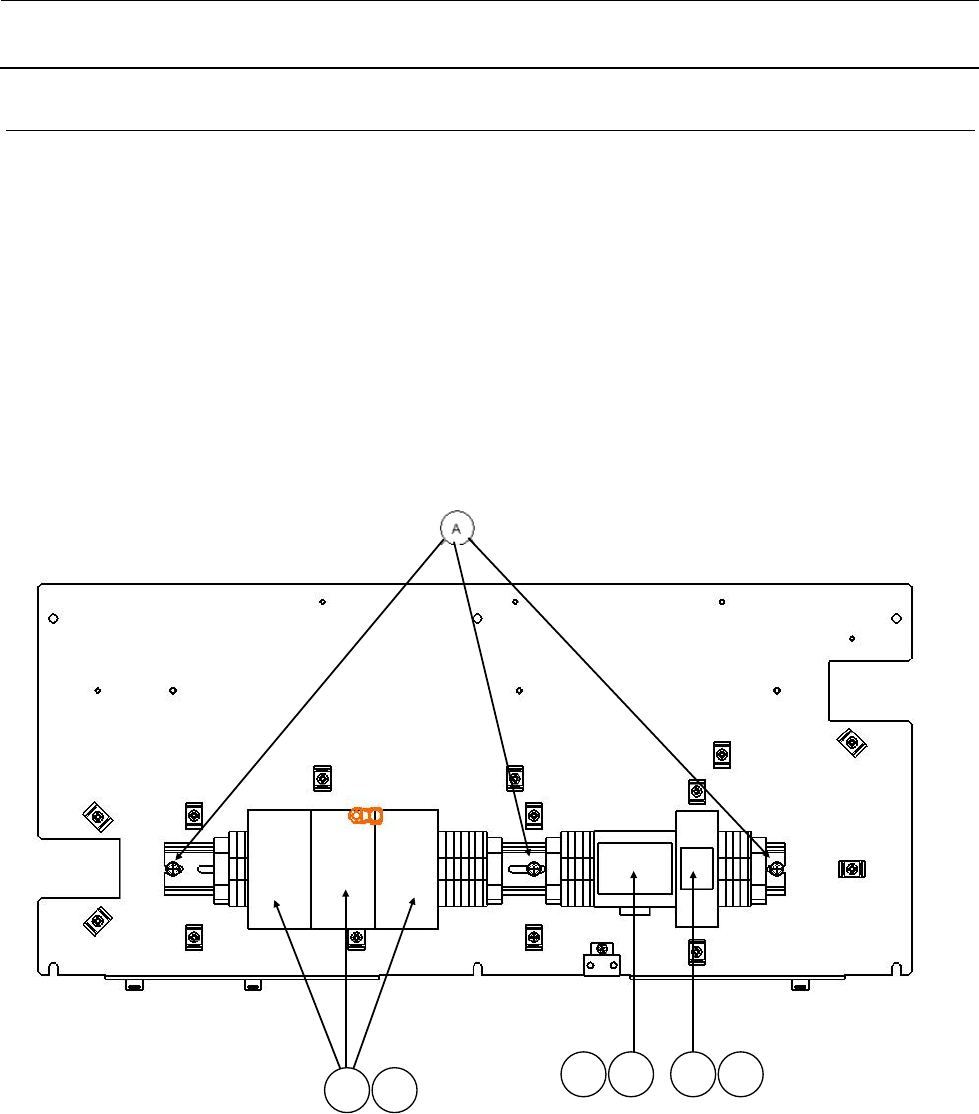

拆下固定螺丝（A）后，继电器装置可整体卸下，请更换各零件。
⑬继电器（货号：HB001420000）
⑭继电器插口（货号：HB001420010）
⑮继电器（货号：HB001400000)
⑯继电器插口（货号：HB001400010）
⑰接触器（货号：HA005300000)
⑱浪涌吸收装置（货号：HA005300010)
13
14
15
16
17
18
