维修调整要领书 2- 24 2- 13. 风扇电动机布置图 No. 货号 品名 备注 1 40117133 AC FAN MOTOR ASM 电气部分 2 40049579 FAN MOTOR(Y MOTOR)ASM Y 装置 3 40117222 FAN MOTOR(YB MOTOR) ASM Y 装置
维修调整要领书
2-23
2-12.

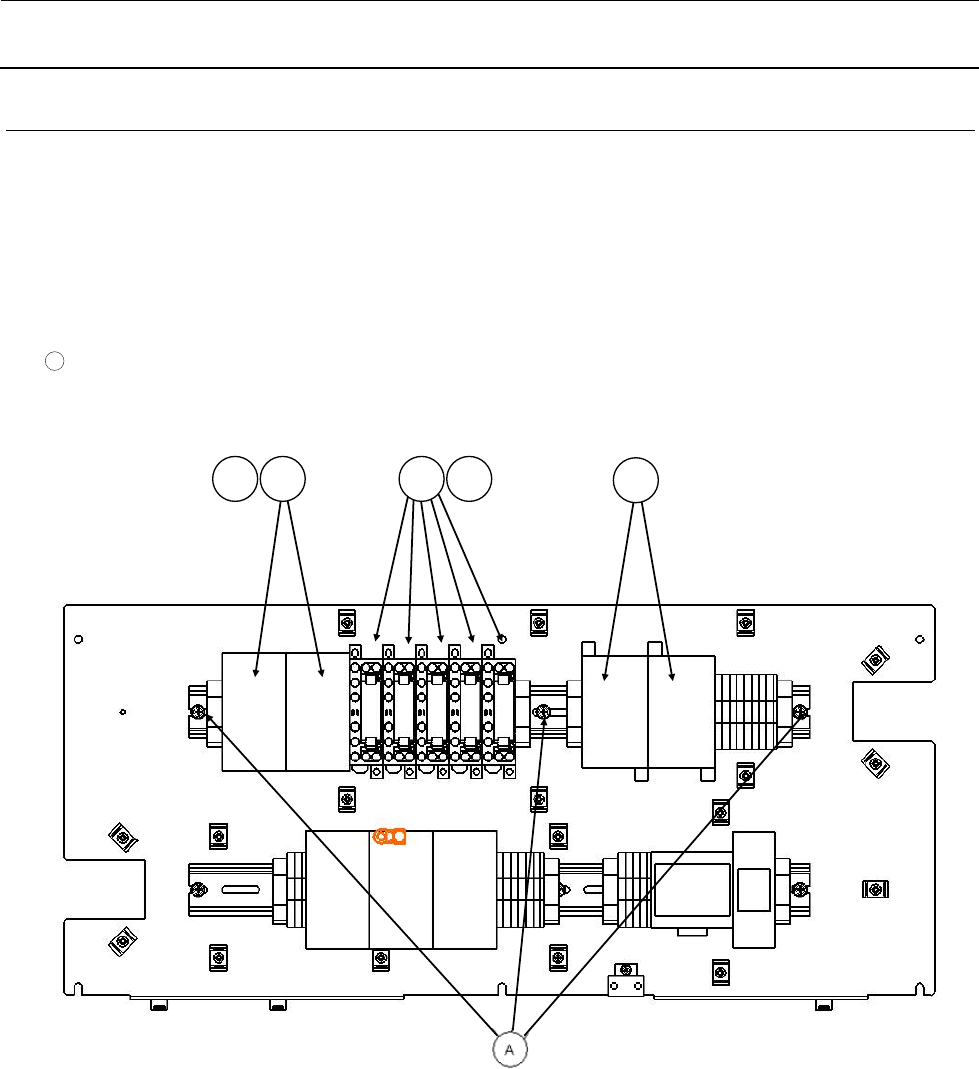

继电器的更换（仅适用于 EN 机）
请拆下 FRONT COVER B。
拆下固定螺丝（A）后，继电器装置可整体卸下，请更换各继电器（⑭～⑯）。
⑰接触器（货号：HA005300000）
⑱浪涌吸收装置（货号：HA005300010）
⑲继电器（货号：HB001390000）
⑳继电器插口（货号：HB001390010）
21 安全继电器装置（货号：HB001430000）
17
18
19
20
21
维修调整要领书
2-24
2-13.

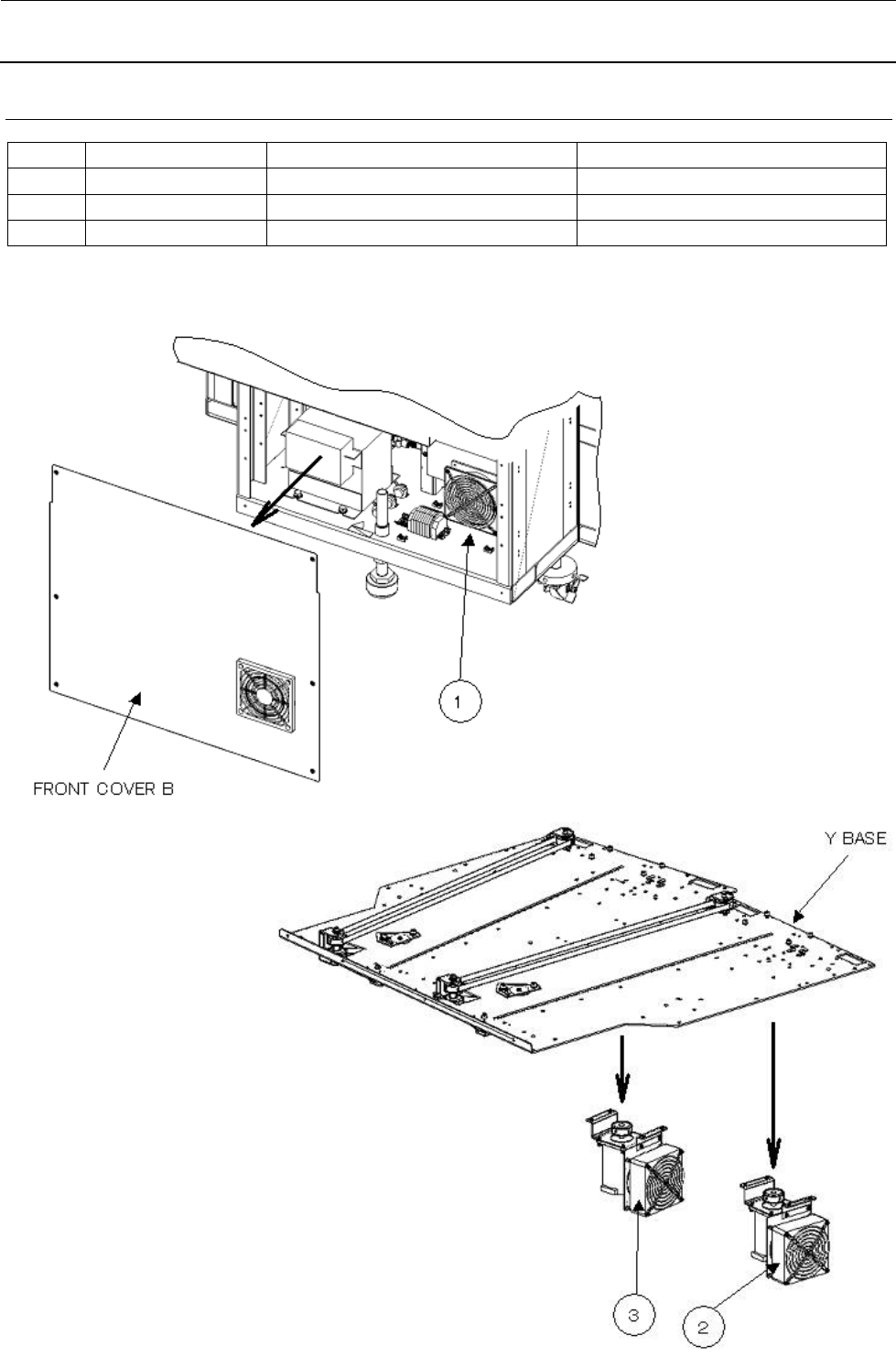

风扇电动机布置图
No.
货号
品名
备注
1 40117133 AC FAN MOTOR ASM 电气部分
2 40049579 FAN MOTOR(Y MOTOR)ASM Y 装置
3 40117222 FAN MOTOR(YB MOTOR) ASM Y 装置
维修调整要领书
2-25
2-14.
电气部分风扇电动机的更换
请拆下 FRONT COVER B。
请松开风扇组件固定螺丝（A），卸下风扇组件。
请拆下风扇电动机固定螺丝（B），更换风扇电动机①。
更换时请注意风扇的朝向。
①AC FAN MOTOR ASM（货号：40117133）
风扇送風方向
