电气部分风扇电动机的更换
请拆下风扇组件固定螺丝（A），更换风扇电动机②。
更换时请注意风扇的朝向。
②FAN MOTOR (Y MOTOR) ASM（货号：40049579）
③FAN MOTOR (YB MOTOR) ASM（货号：40117222）
风扇送風方向
维修调整要领书
3-1
3.
传感器的更换及调整
3-1.

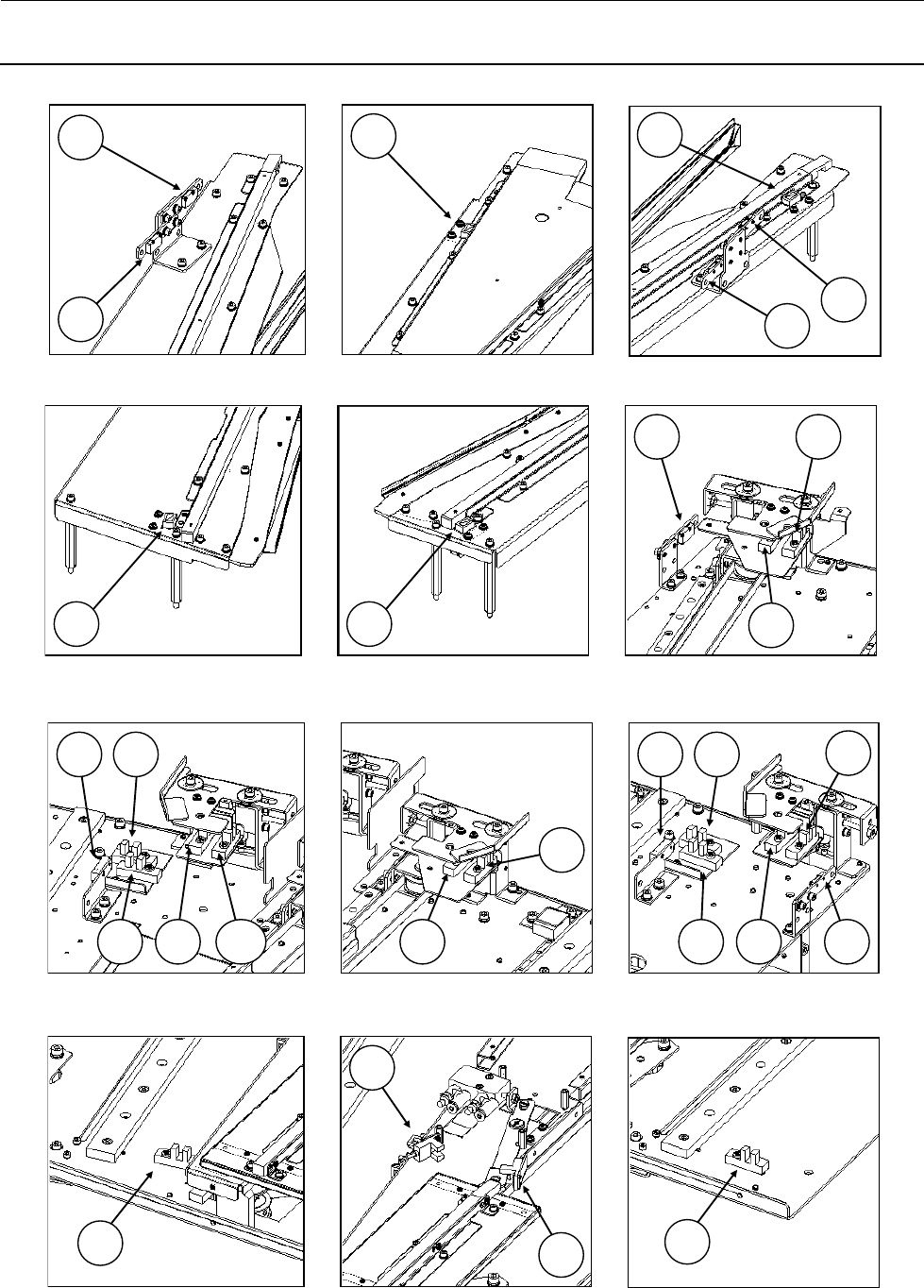

Y 装置传感器布置图
No.
货号
品名
备注
1 HD001700000 Y 轴负向极限传感器 （×2）
2 HD001710000 Y 轴原点传感器 （×2）
3 HD001700000 Y 轴正向极限传感器 （×2）
4 HD001710000 Y 夹持器 R 打开 （×2）
5 HD001710000 Y 夹持器 R 关闭 （×2）
6 HD001710000 Y 夹持器 L 打开 （×2）
7 HD001710000 Y 夹持器 L 关闭 （×2）
8 HD000900000 托盘检测传感器 正向 （×2）
9 HD000900000 托盘检测传感器 负向 （×2）
10 40119405 YA 轴监视传感器
11 40119406 YB 轴监视传感器
12 40119884 Y 轴冲突防止传感器（EMITTER）
13 40119883 Y 轴冲突防止传感器（RECEIVER）
14 40117237 CMPNT 10.5 RECEIVE SENS ASM
15 40117239 CMPNT 23.5 RECEIVE SENS ASM
16 40117238 CMPNT 23.5 SENS ASM
17 40117240 CMPNT 10.5 SENS ASM
18 40119401 Y 轴中央导轨监视传感器 B
19 40119400 Y 轴中央导轨监视传感器 A
图A
图B
图C
图E
图D
图F
图G
图H
图I
图K
图J
图L
维修调整要领书
3-2
图 A 图 B 图 C
图 D 图 E 图 F
图 G 图 H 图 I
图 J 图 K 图 L
15
17
8
16
14
8
9
9
13
7
6
11
1
2
5
4
6
7
10
1
2
5
4
12
3
18
19
3
