维修调整要领书
3-4
3-3.

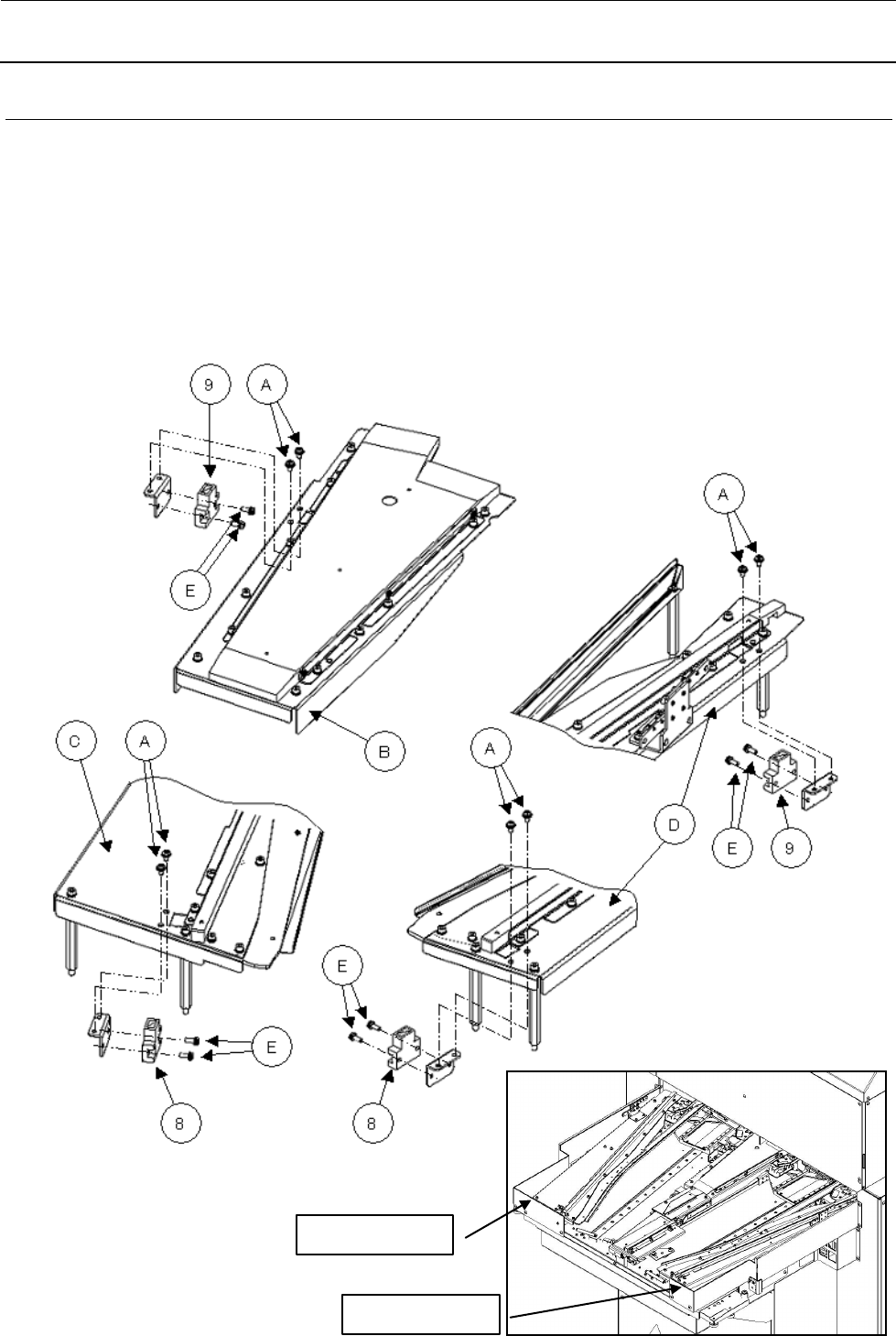

托盘检测传感器的更换
请拆下托架固定螺丝（A），从 YTABLEC（B）、YTABLEL（C）、YTABLER（D）上连同托架一起拆下各
传感器（⑧、⑨）。
请拆下传感器固定螺丝（E），更换传感器。
⑧托盘检测传感器 正向（货号：HD000900000）
⑨托盘检测传感器 负向（货号：HD000900000）
比较难更换的地方，请拆下 Y SIDE COVER L 及 Y SIDE COVER R 再更换。
Y SIDE COVER L
Y SIDE COVER R
维修调整要领书
3-5
3-4.

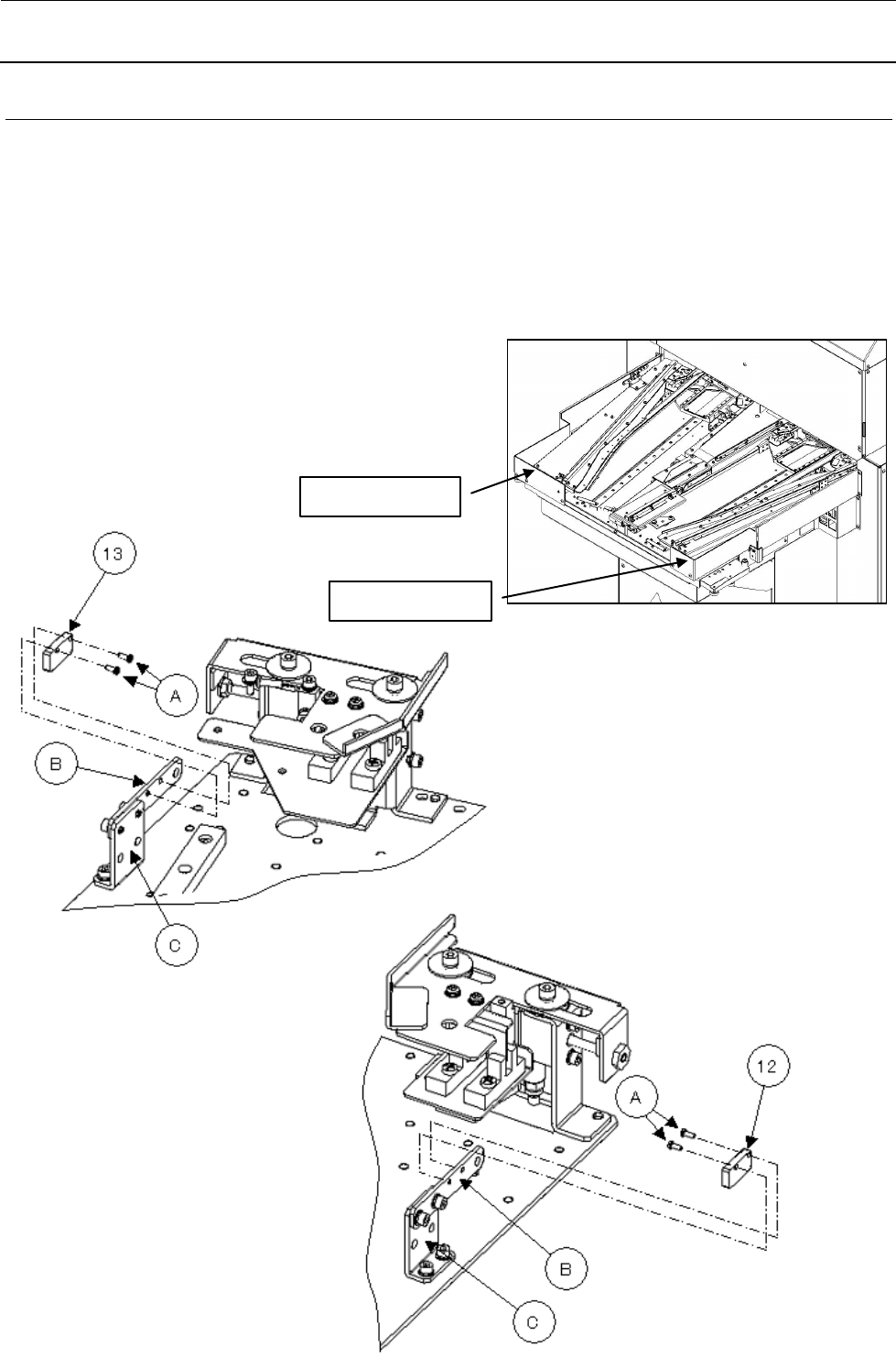

Y 轴冲突防止传感器的更换及调整
请拆下 Y SIDE COVER L、Y SIDE COVER R。
请拆下固定螺丝（A），更换传感器（⑫、⑬）。
不能正常动作时，请调整传感器板（B）及传感器托架（C）的安装位置，进行传感器的光轴调整。
⑫Y 轴冲突防止传感器（EMITTER）（货号：4019884）
⑬Y 轴冲突防止传感器（RECEIVER）（货号：40119883）
Y SIDE COVER L
Y SIDE COVER R
维修调整要领书
3-6
3-5.

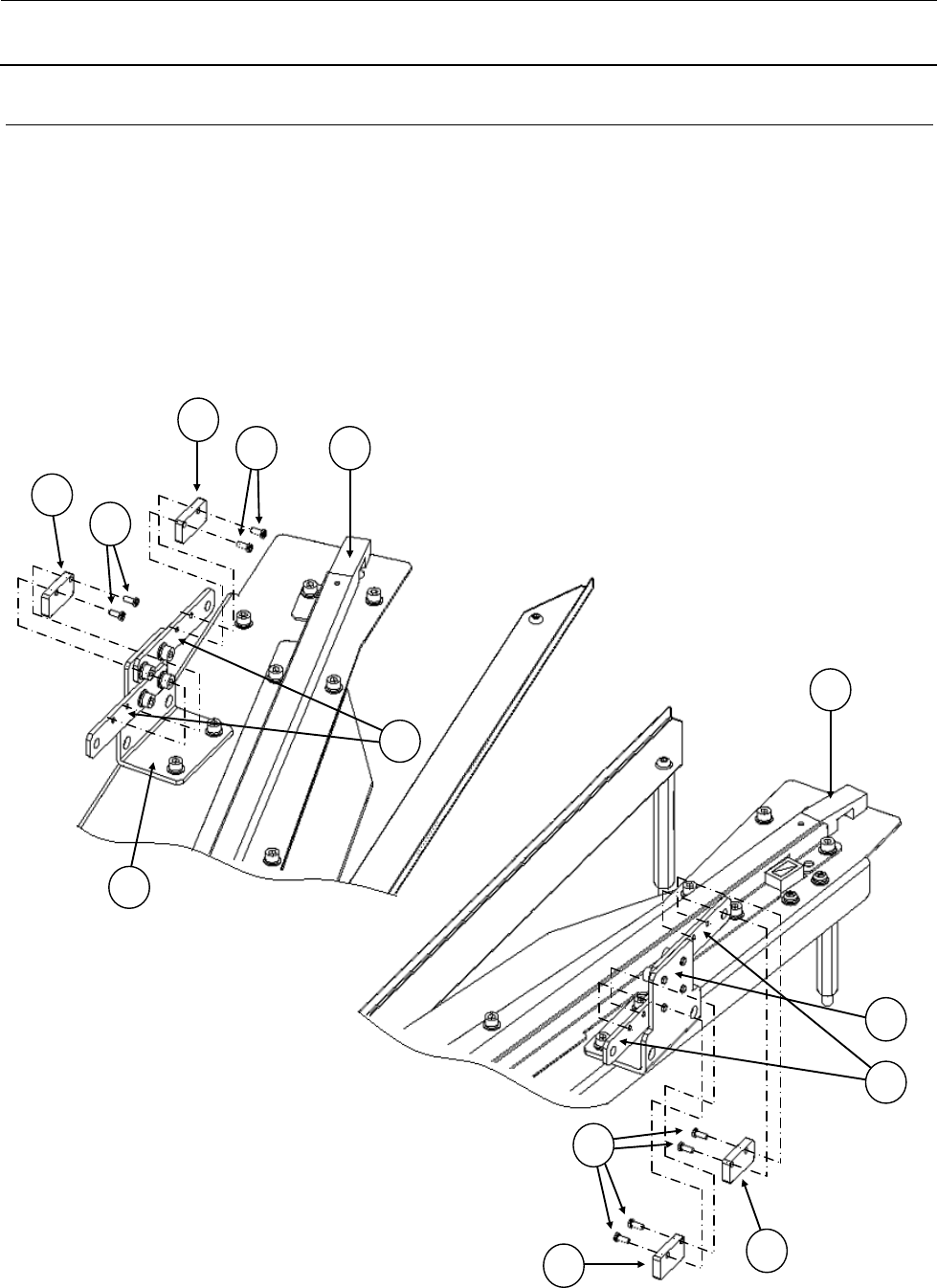

元件浮起传感器的更换及调整
请拆下固定螺丝（A），更换各传感器（⑭～⑰）。
不能正常动作时，请调整传感器板（C）及传感器托架（D）的安装位置，进行传感器的光轴调整。
⑭CMPNT CMPNT 10.5 RECEIVE SENS ASM ASM（货号：40117237）
⑮CMPNT CMPNT 23.5 RECEIVE SENS ASM（货号：40117239）
⑯CMPNT CMPNT 23.5 SENS ASM（货号：40117238）
⑰CMPNT CMPNT 10.5 SENS ASM（货号：40117240）
15
A
17
A
B
C
D
16
A
B
C
D
14
