维修调整要领书 3-9 3- 8. 叠盘箱锁定传感器的更换及调整 请打开 DOOR_COVER 。 叠盘箱锁定传感器①安装在 Z ST BASE （ A ）的下面。 请选择调试模式的 “3 、 4. Z JOG” ，将 Z 轴移动到容易更换传感器的位置。 请拆下固定螺丝（ B ），更换传感器。 更换后，请确认传感器可正常地启动。 ①叠盘箱锁定传感器（货号： HD001710000 ）※L 侧也相同。
维修调整要领书
3-8
3-7.

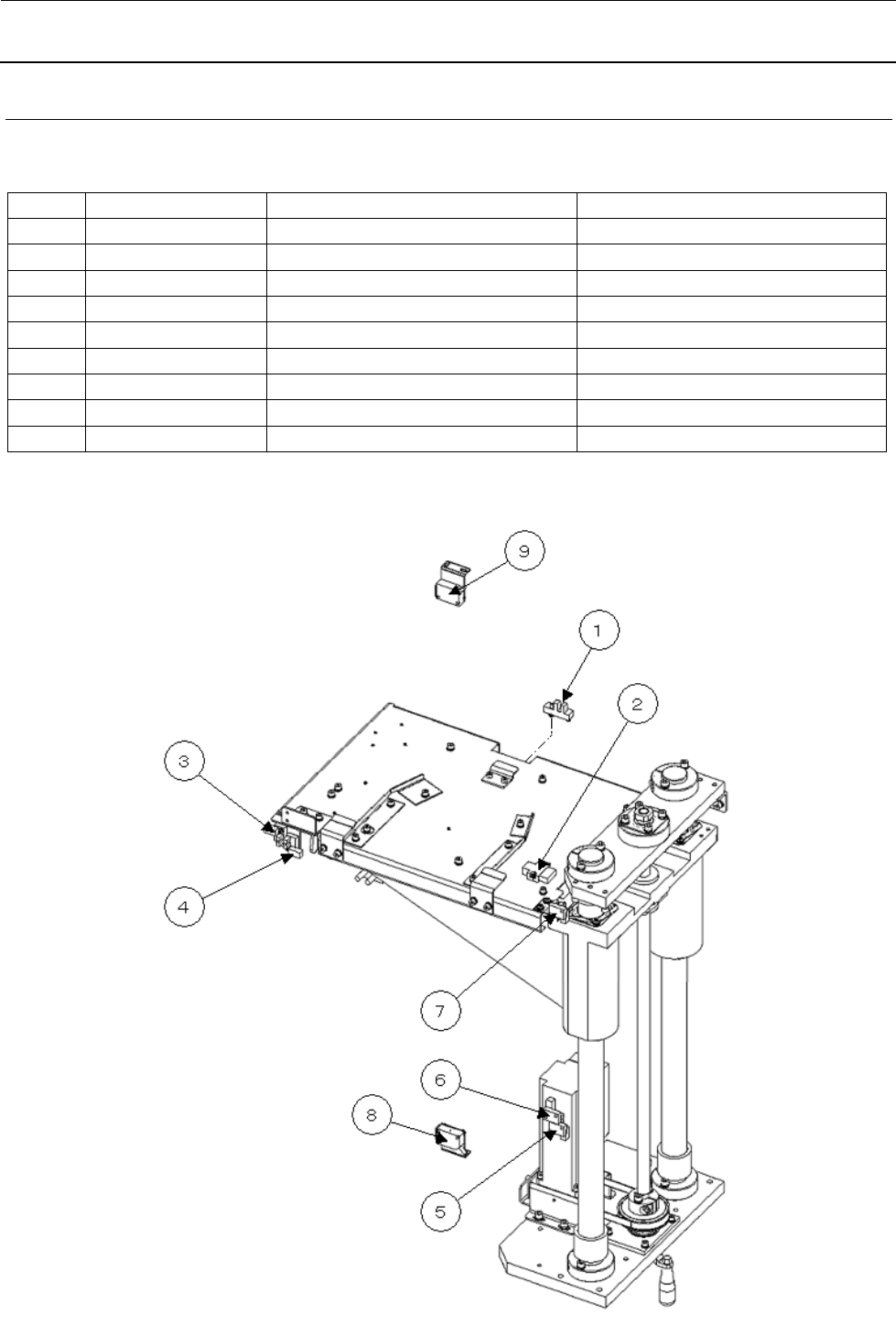

Z 装置传感器布置图
※L 侧也相同。
No.
货号
品名
备注
1 HD001710000 叠盘箱锁定传感器 （×2）
2 HD000900000 叠盘箱安装传感器 （×2）
3 HD00057000A 闸门打开传感器 （×2）
4 HD00057000A 闸门关闭传感器 （×2）
5 40045713 Z 负向极限传感器 （×2）
6 HD00057000A Z 原点传感器 （×2）
7 40045713 Z 正向极限传感器 （×2）
8 40117244 托盘误插入传感器（投光侧） L 侧为 40117245
9 40117184 托盘误插入传感器（受光侧） L 侧为 40117193
维修调整要领书
3-9
3-8.

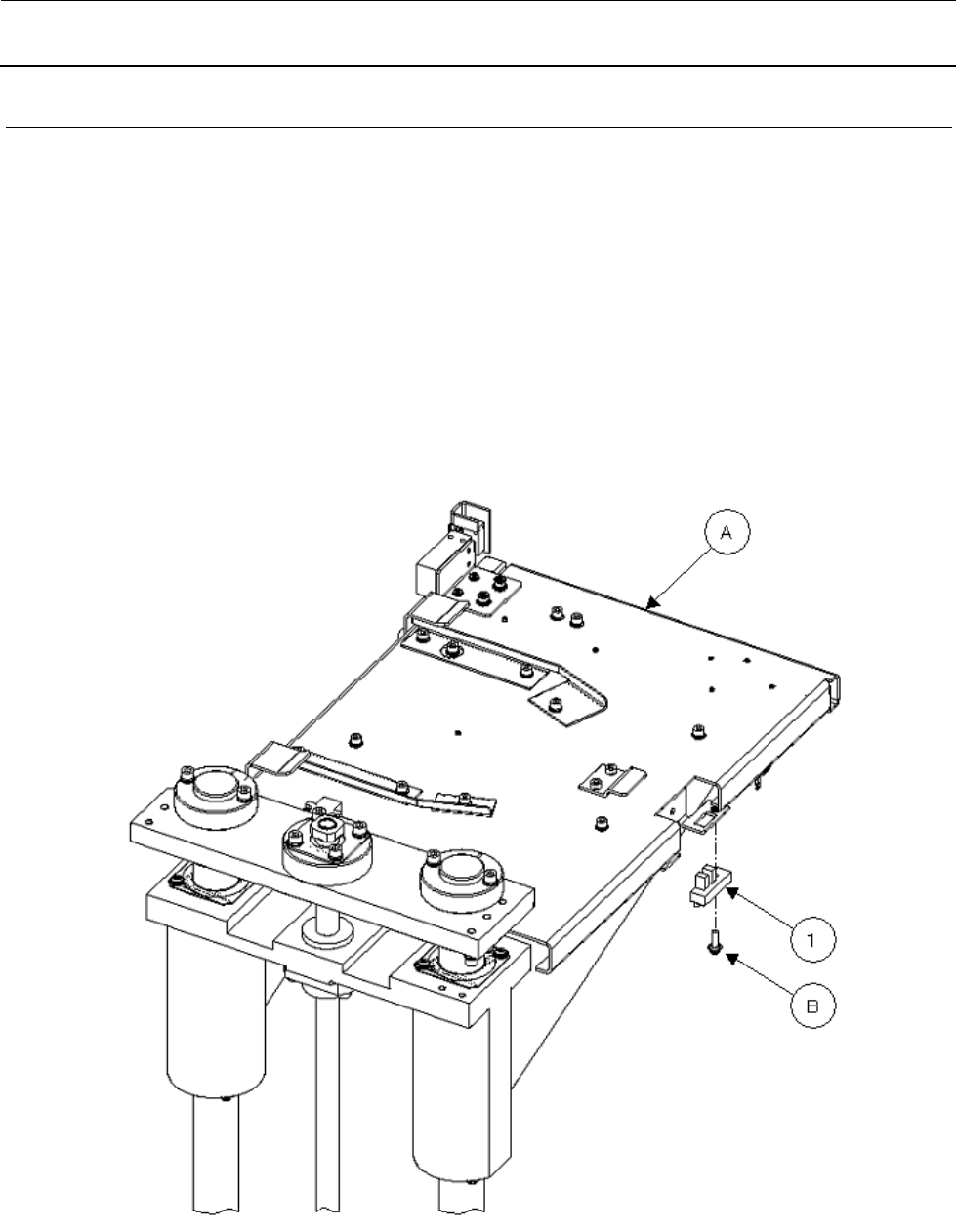

叠盘箱锁定传感器的更换及调整
请打开 DOOR_COVER。
叠盘箱锁定传感器①安装在 Z ST BASE（A）的下面。
请选择调试模式的“3、4. Z JOG”，将 Z 轴移动到容易更换传感器的位置。
请拆下固定螺丝（B），更换传感器。
更换后，请确认传感器可正常地启动。
①叠盘箱锁定传感器（货号：HD001710000）※L 侧也相同。
维修调整要领书
3-10
3-9.

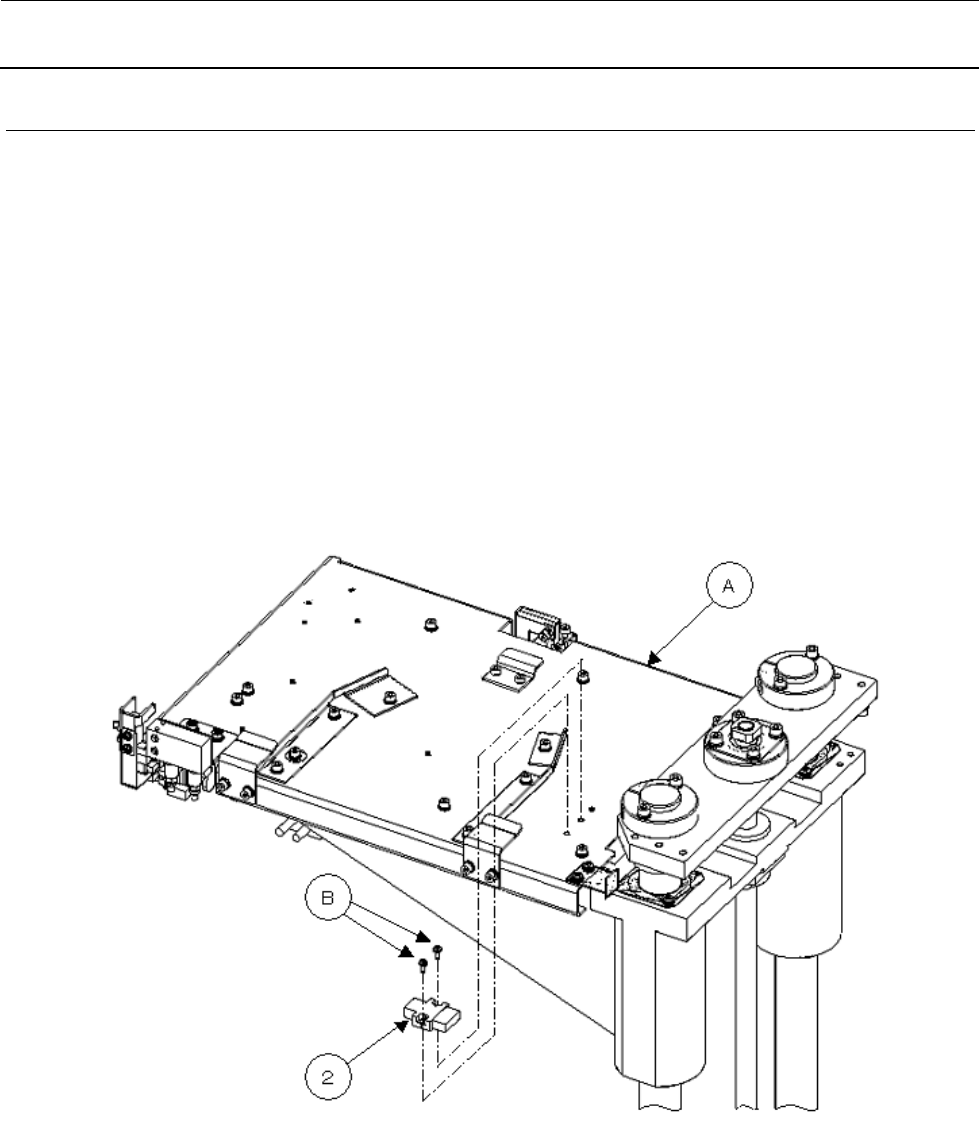

叠盘箱安装传感器的更换及调整
请打开 DOOR_COVER。
叠盘箱安装传感器②安装在 Z ST BASE（A）的上面。
请选择调试模式的“3、4. Z JOG”，将 Z 轴移动到容易更换传感器的位置。
请拆下固定螺丝（B），更换传感器。
更换后，请确认传感器可正常地启动。
②叠盘箱安装传感器（货号：HD000900000）※L 侧也相同。
