维修调整要领书 3- 11 3- 10. 闸门传感器的更换及调整 请打开 FRONT_COVER_U 。 请选择调试模式的 “3 、 4. Z JOG” ，将 Z 轴移动到容易更换各传感器（③、④）的位置。 请拆下固定螺丝（ A ）各 1 个，更换传感器。 更换后，请确认传感器可正常地启动。 ③闸门打开传感器（货号： HD00057000A ）※L 侧也相同。 ④闸门关闭传感器（货号： HD00057000A ）※L 侧也相同。
维修调整要领书
3-10
3-9.
叠盘箱安装传感器的更换及调整
请打开 DOOR_COVER。
叠盘箱安装传感器②安装在 Z ST BASE（A）的上面。
请选择调试模式的“3、4. Z JOG”，将 Z 轴移动到容易更换传感器的位置。
请拆下固定螺丝（B），更换传感器。
更换后，请确认传感器可正常地启动。
②叠盘箱安装传感器（货号：HD000900000）※L 侧也相同。
维修调整要领书
3-11

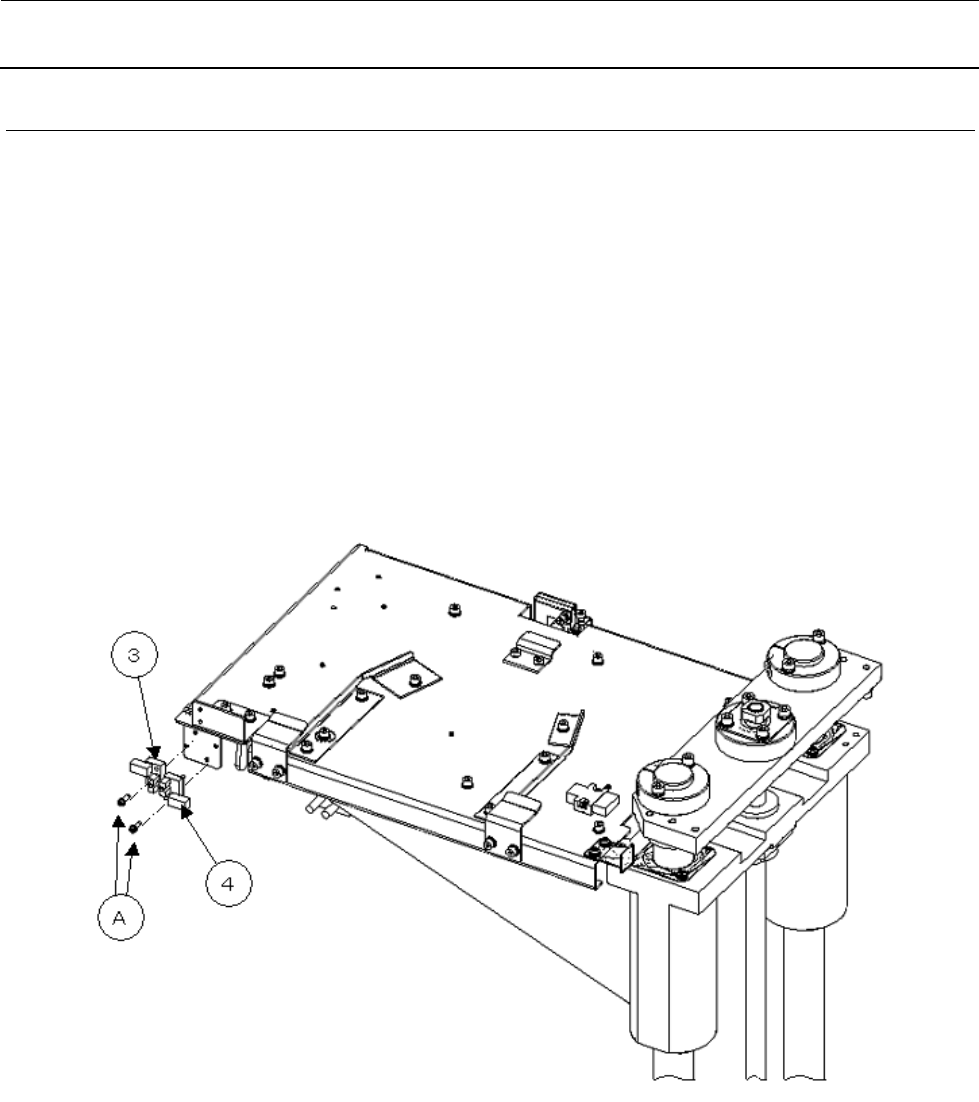

3-10.
闸门传感器的更换及调整
请打开 FRONT_COVER_U。
请选择调试模式的“3、4. Z JOG”，将 Z 轴移动到容易更换各传感器（③、④）的位置。
请拆下固定螺丝（A）各 1 个，更换传感器。
更换后，请确认传感器可正常地启动。
③闸门打开传感器（货号：HD00057000A）※L 侧也相同。
④闸门关闭传感器（货号：HD00057000A）※L 侧也相同。
维修调整要领书
3-12

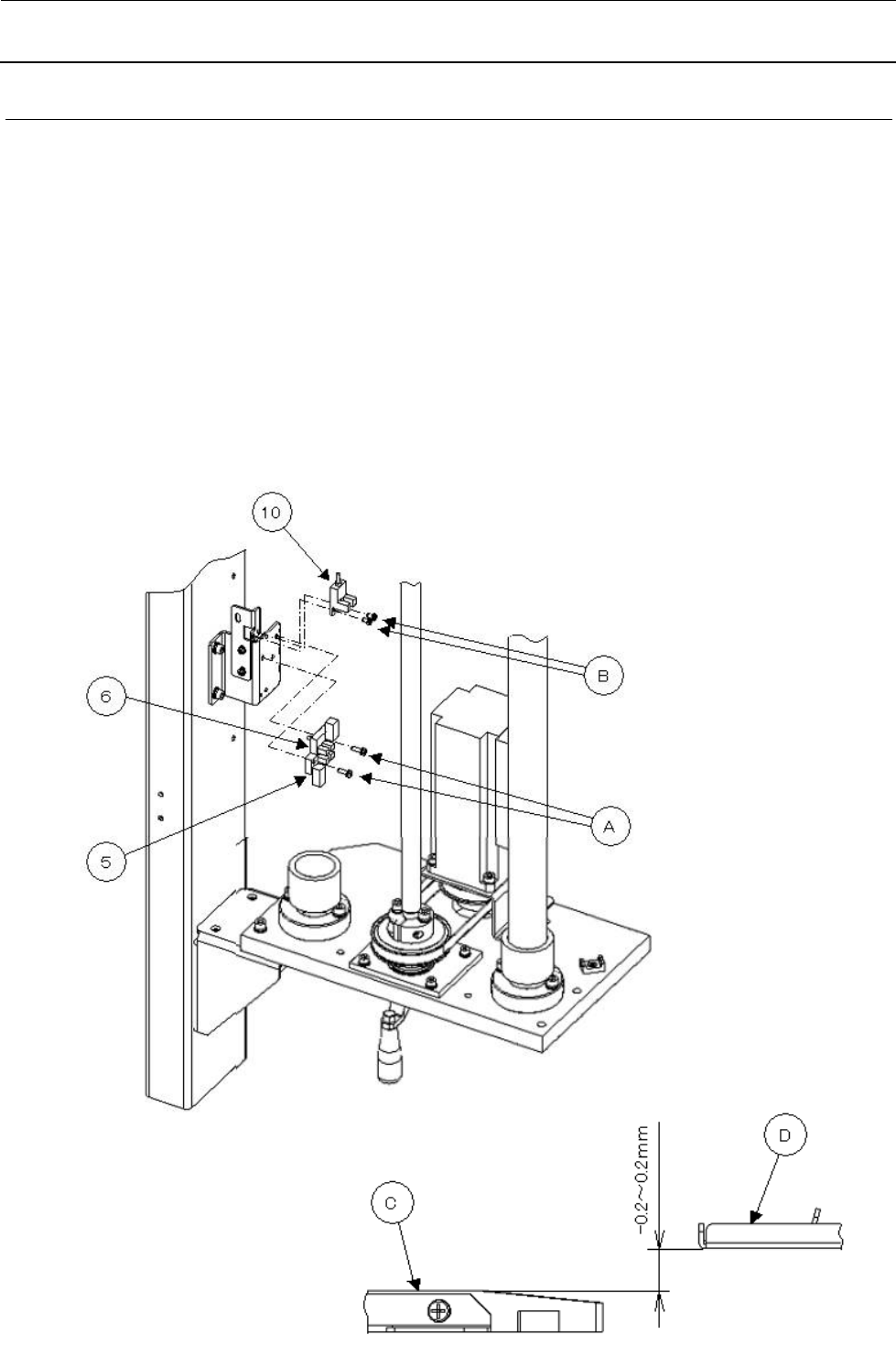

3-11.
Z 轴原点、负向极限传感器、IS 位置传感器（IS：选配件）的更换及调整
请打开 SIDE_COVER_U。
请选择调试模式的“3、4. Z JOG”，将 Z 轴移动到容易更换各传感器（⑤、⑥、⑩）的位置。
框架侧安装有传感器，故请拆下各固定螺丝（A、B）进行更换。
只有原点传感器⑥在更换后需要进行以下的校验。
初始化后，请选择调试模式的“9. Y Unit Adjustment”，确认托盘座板的拉出高度是否为以下值。
・TRAY BASE GUIDE RAIL（C）与 TRAY BASE（D）之间的空隙：-0.2～0.2mm
超出上述范围时请移动传感器⑥进行调整。
⑤Z 负向极限传感器（货号：40045713） ※L 侧也相同。
⑥Z 原点传感器（货号：HD00057000A） ※L 侧也相同。
⑩IS 位置传感器（货号：40117610） ※L 侧为（货号：40117610）。
