维修调整要领书
3-13
3-12.

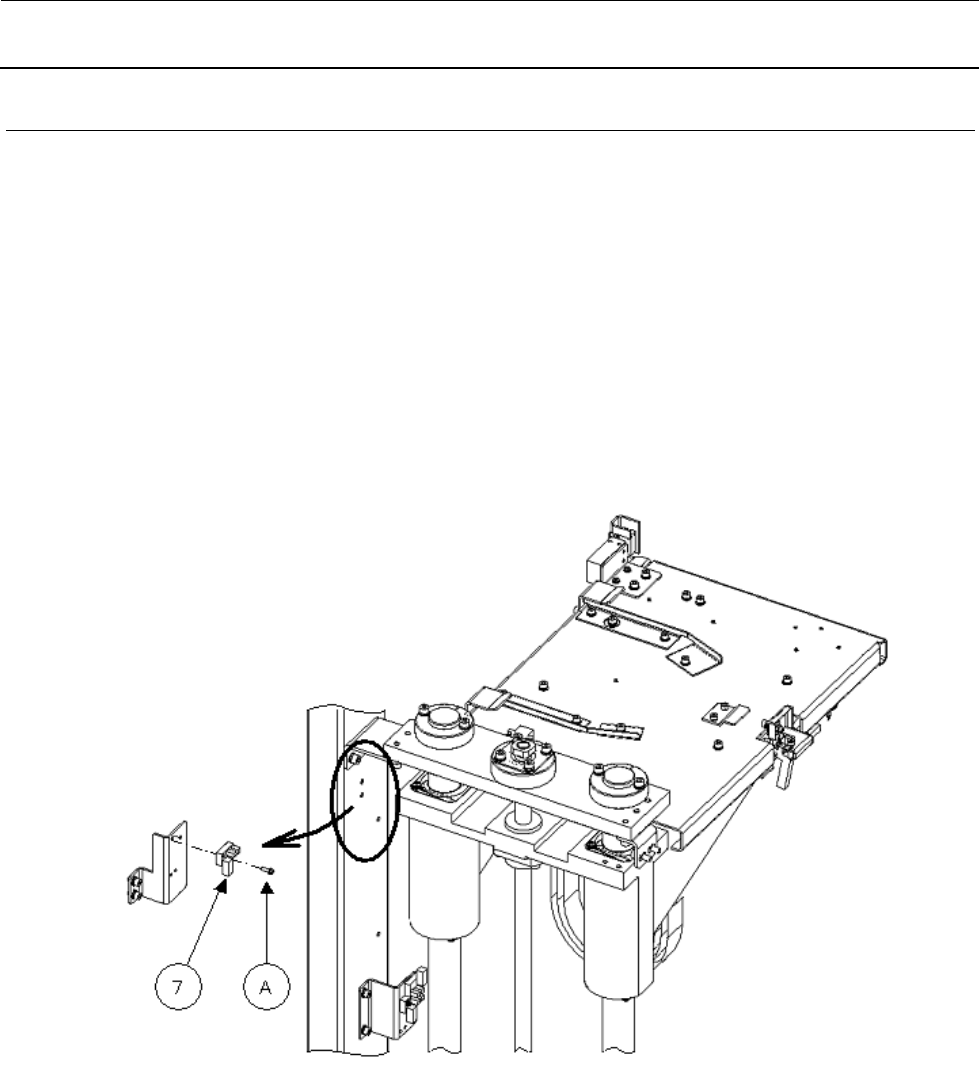

正向极限传感器的更换及调整
请打开 SIDE_COVER_U。
请选择调试模式的“3、4. Z JOG”，将 Z 轴移动到容易更换 Z 正向极限传感器⑦的位置。
框架侧安装有传感器，故请拆下固定螺丝（A）进行更换。
⑦Z 正向极限传感器（货号：40045713）※L 侧也相同。
维修调整要领书
3-14
3-13.

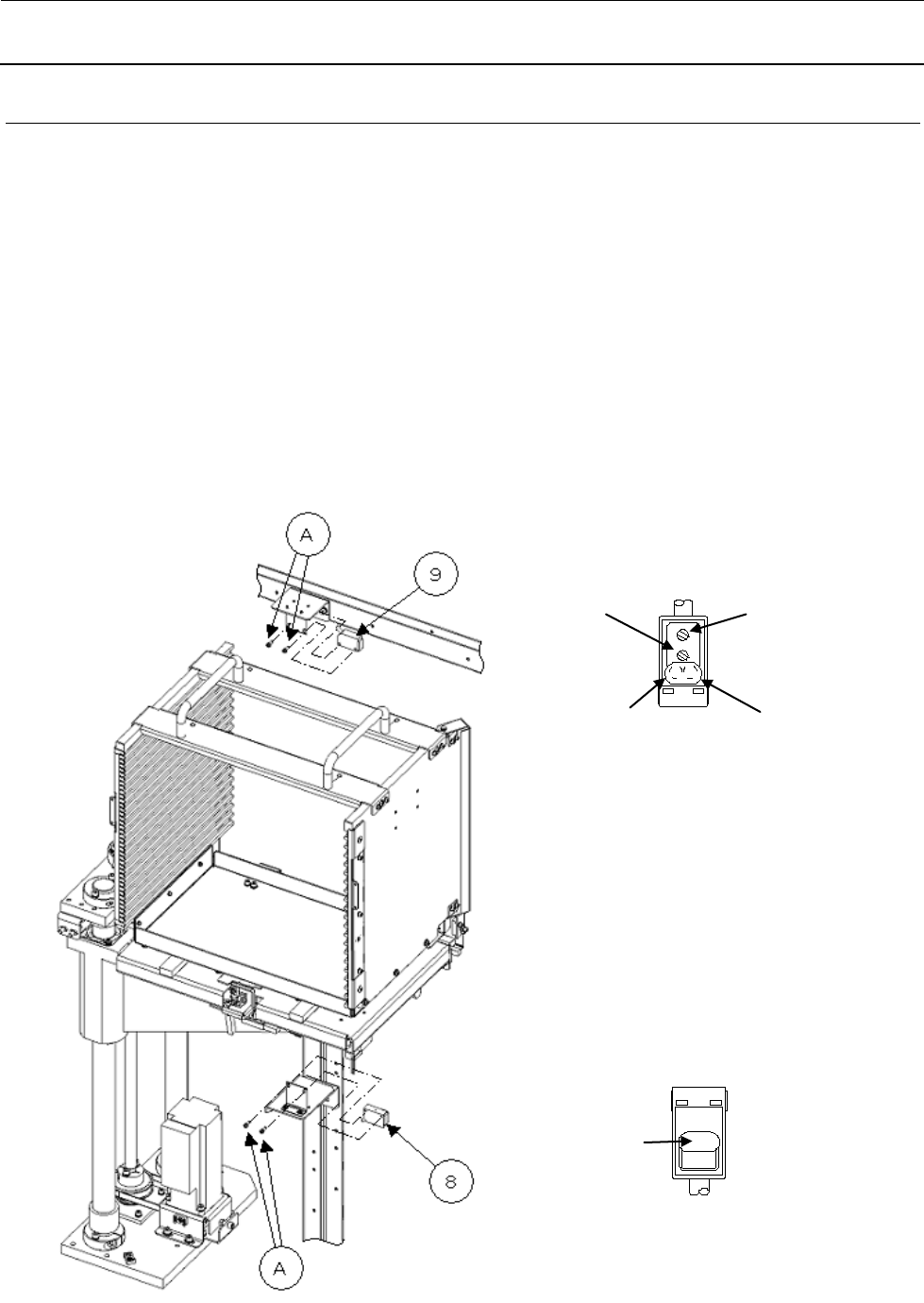

托盘误插入传感器的更换及调整
请打开 DOOR_COVER。
请选择调试模式的“3、4. Z JOG”，将 Z 轴移动到容易更换各传感器（⑧、⑨）的位置。
投光侧⑧、受光侧⑨均是安装在框架一侧，请拆下固定螺丝（A）各 2 个进行更换。
更换后，请将受光侧的光量调整旋钮向 min 侧转到底。
请将受光侧的切换开关向 L.侧转到底。将灵敏度旋钮向 max 侧慢慢地转动，至受光侧的稳定指示灯
（GREEN）及动作指示灯（ORANGE）亮灯的位置即可。
请用托盘座板挡光，确认传感器被遮光时动作指示灯（ORANGE）会熄灯。
如果稳定指示灯（GREEN）也同时熄灯，请转动灵敏度旋钮，要使稳定指示灯（GREEN）会亮灯。
⑧托盘误插入传感器-投光侧（货号：40117244）※L 侧为（货号：40117245）。
⑨托盘误插入传感器-受光侧（货号：40117184）※L 侧为（货号：40117193）。
安定表示灯(緑)
動作表示灯(橙)
感度ボリウム 動作切替スイッチ
灵敏度旋钮 动作切换开关
动作指示灯（橙色）
稳定指示灯（绿色）
電源表示灯(橙)
电源指示灯（橙色）
维修调整要领书
3-15
3-14.

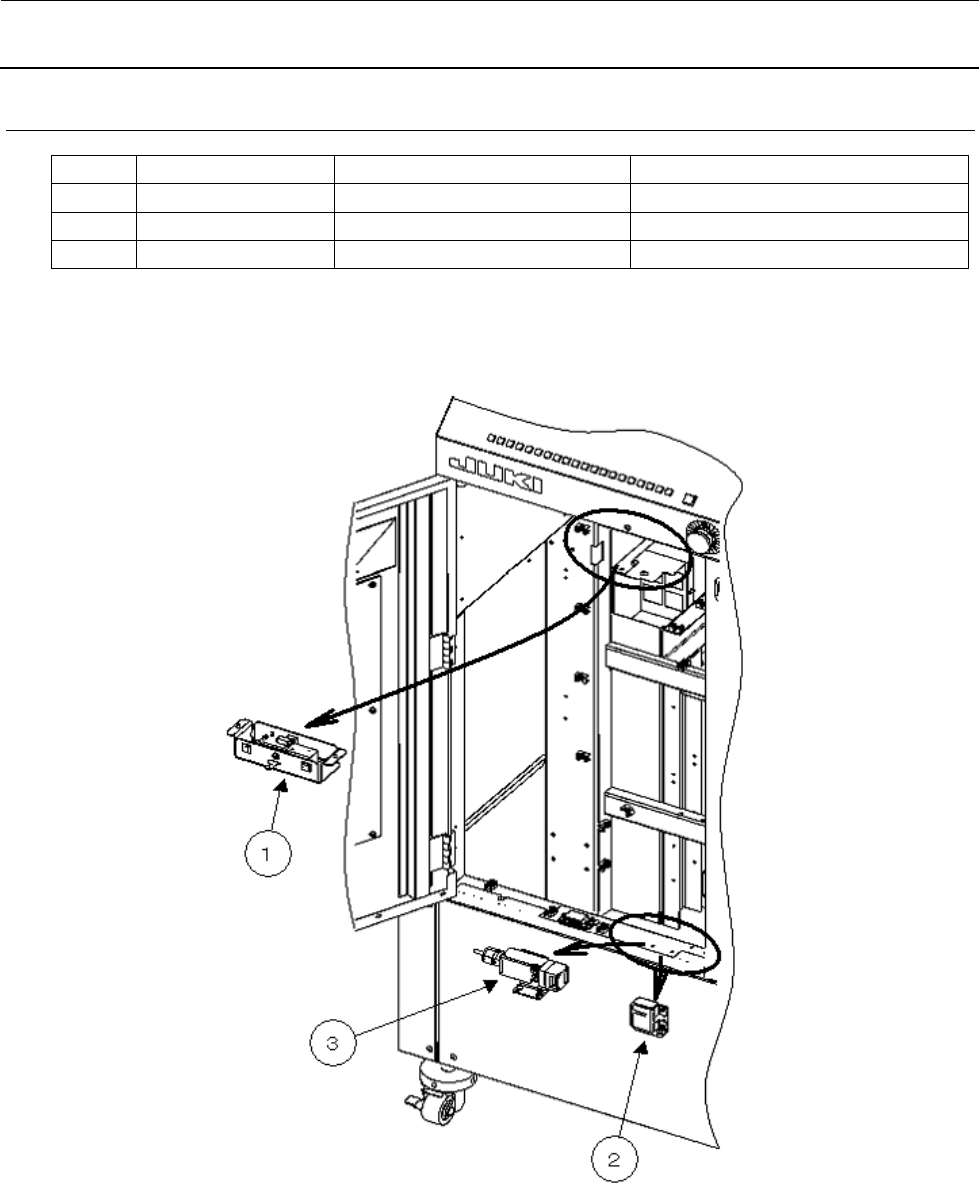

门传感器布置图
No.
货号
品名
备注
1 HD00057000A 门锁传感器 （×2）
2 HD00057000A 门打开传感器 （×2）仅限标准机型
3 40049621 门打开开关 L 侧为 40049626
※仅适用于 EN 机
※
