维修调整要领书 3- 16 3- 15. 门锁传感器的更换及调整 请打开 DOOR_COVER 。 请拆下托架固定螺丝（ A ），将门锁托架（ B ）从本体上拆下。 请拆下传感器固定螺丝（ C ），更换门锁传感器①。 初始化时请确认联锁生效。 ①门锁传感器（货号： HD00057000A ）※L 侧也相同。
维修调整要领书
3-15
3-14.
门传感器布置图
No.
货号
品名
备注
1 HD00057000A 门锁传感器 （×2）
2 HD00057000A 门打开传感器 （×2）仅限标准机型
3 40049621 门打开开关 L 侧为 40049626
※仅适用于 EN 机
※
维修调整要领书
3-16
3-15.

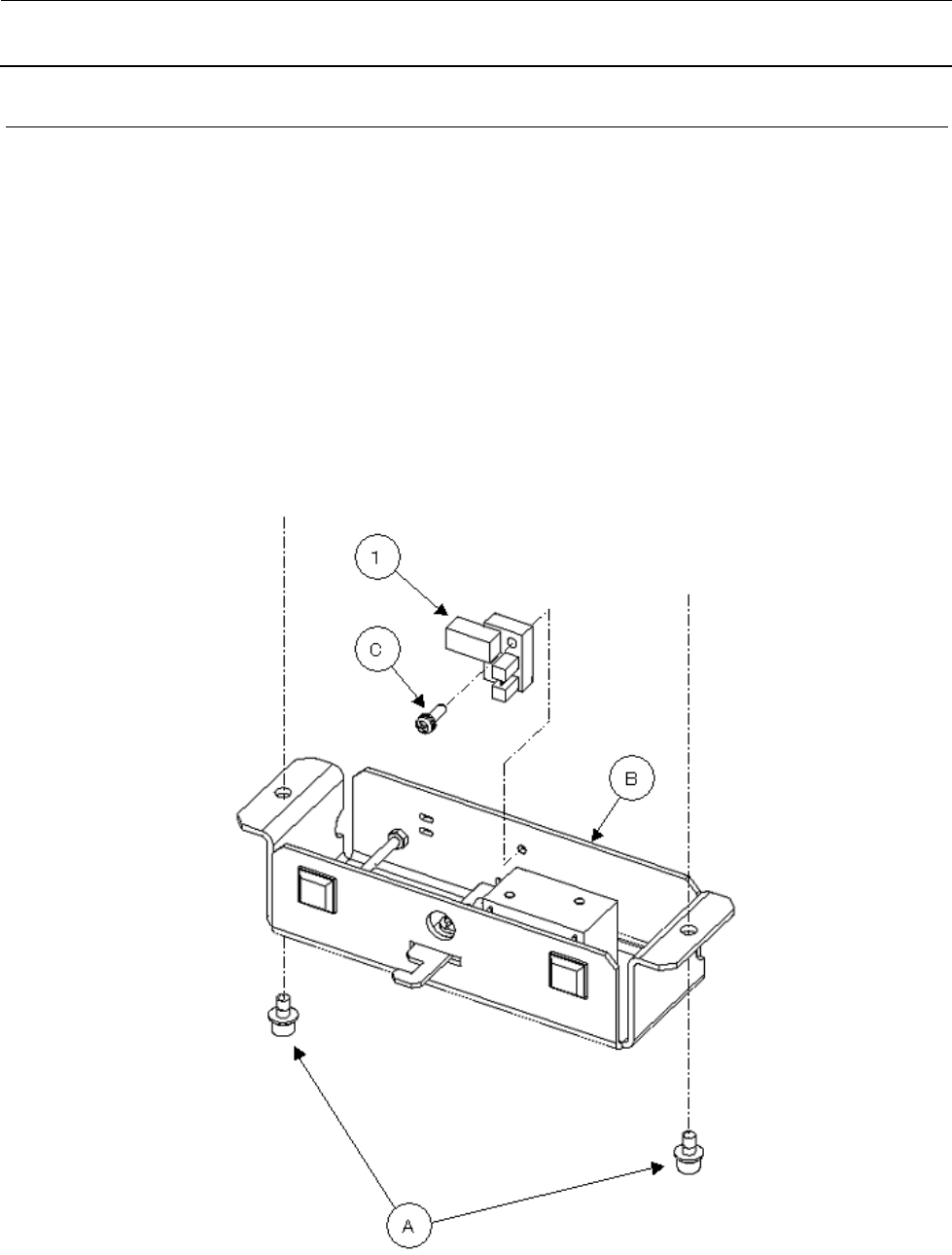

门锁传感器的更换及调整
请打开 DOOR_COVER。
请拆下托架固定螺丝（A），将门锁托架（B）从本体上拆下。
请拆下传感器固定螺丝（C），更换门锁传感器①。
初始化时请确认联锁生效。
①门锁传感器（货号：HD00057000A）※L 侧也相同。
维修调整要领书
3-17
3-16.

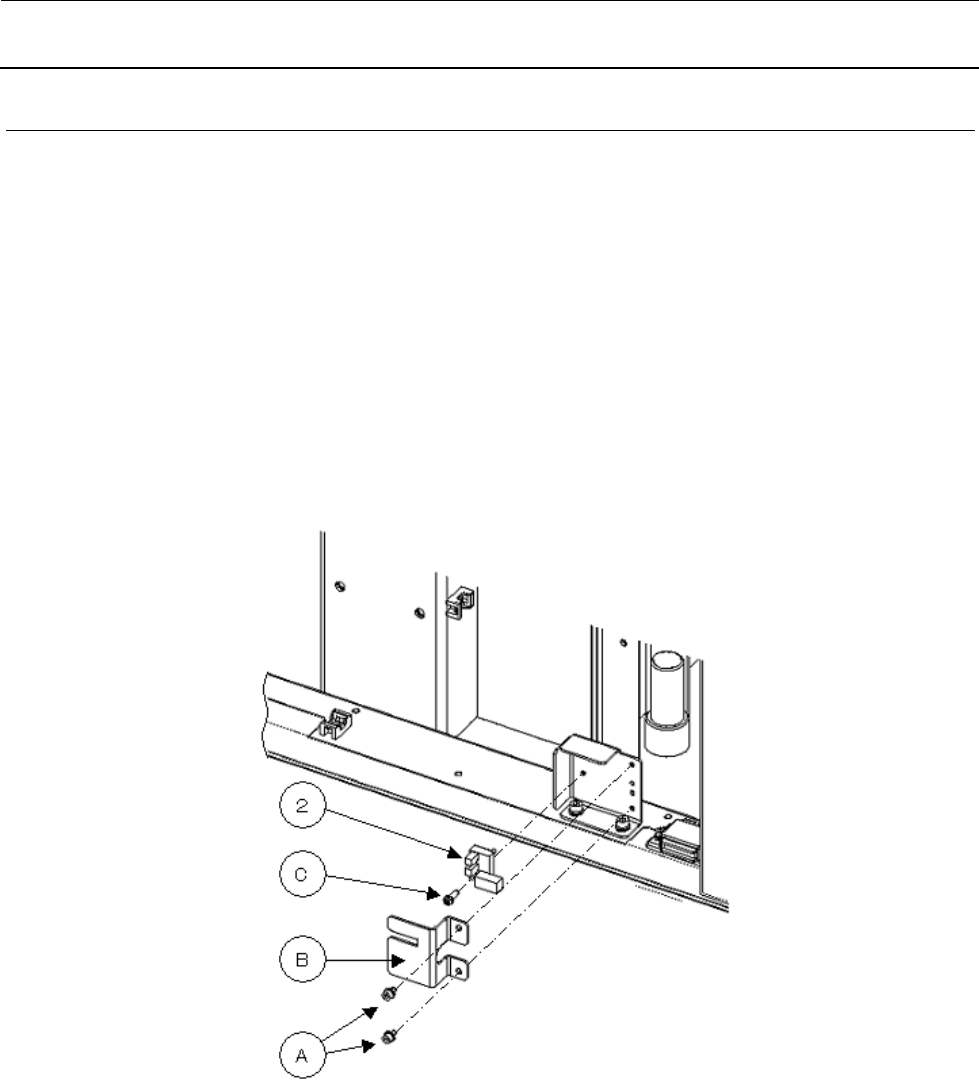

门打开传感器的更换及调整（标准机型）
请打开 DOOR_COVER。
请拆下护罩固定螺丝（A），拆下 SW_COVER(B)。
请拆下传感器固定螺丝（C），剪断电缆绑带后更换门打开传感器②。
初始化时请确认联锁生效。
②门打开传感器（货号：HD00057000A）※仅限标准机型
※L 侧为（货号：40049621）。
