维修调整要领书 3- 20 3- 19. IS 装置天线的更换及调整 （ IS ：选配 ） 请打开 DOOR COVER 。 天线①是安装在 DOOR COVER 的背侧，故要拆下垫圈（ A ）、弹簧垫圈（ B ）、螺母（ C ）再更换天线。 组装时，天线的传感器检测面（有标记的一面）要朝向叠盘箱一侧。 ① ANTENNA ARRAY 14MM PITCH/20_POSITION （货号： 40073666 ） ※L 侧也相同。
维修调整要领书
3-19
3-18.
TRAY LED PCB 的更换
请打开 UPPER_COVER(A)。
请拆下螺母（B）后更换 TRAY LED PCB①。
更换电路板后，需要设定跨接线。
①-a 设定为 W1 的 1～5，W2 的 6～10。
①-b 设定为 W1 的 11～15，W2 的 16～20。
①-c 设定为 W1 的 21～25，W2 的 26～30。
①-d 设定为 W1 的 31～35，W2 的 36～40。
①TRAY LED(10) PCB ASM（货号：40042216）
1-ｄ
B
1-a
1-ｂ
1-ｃ
维修调整要领书
3-20
3-19.

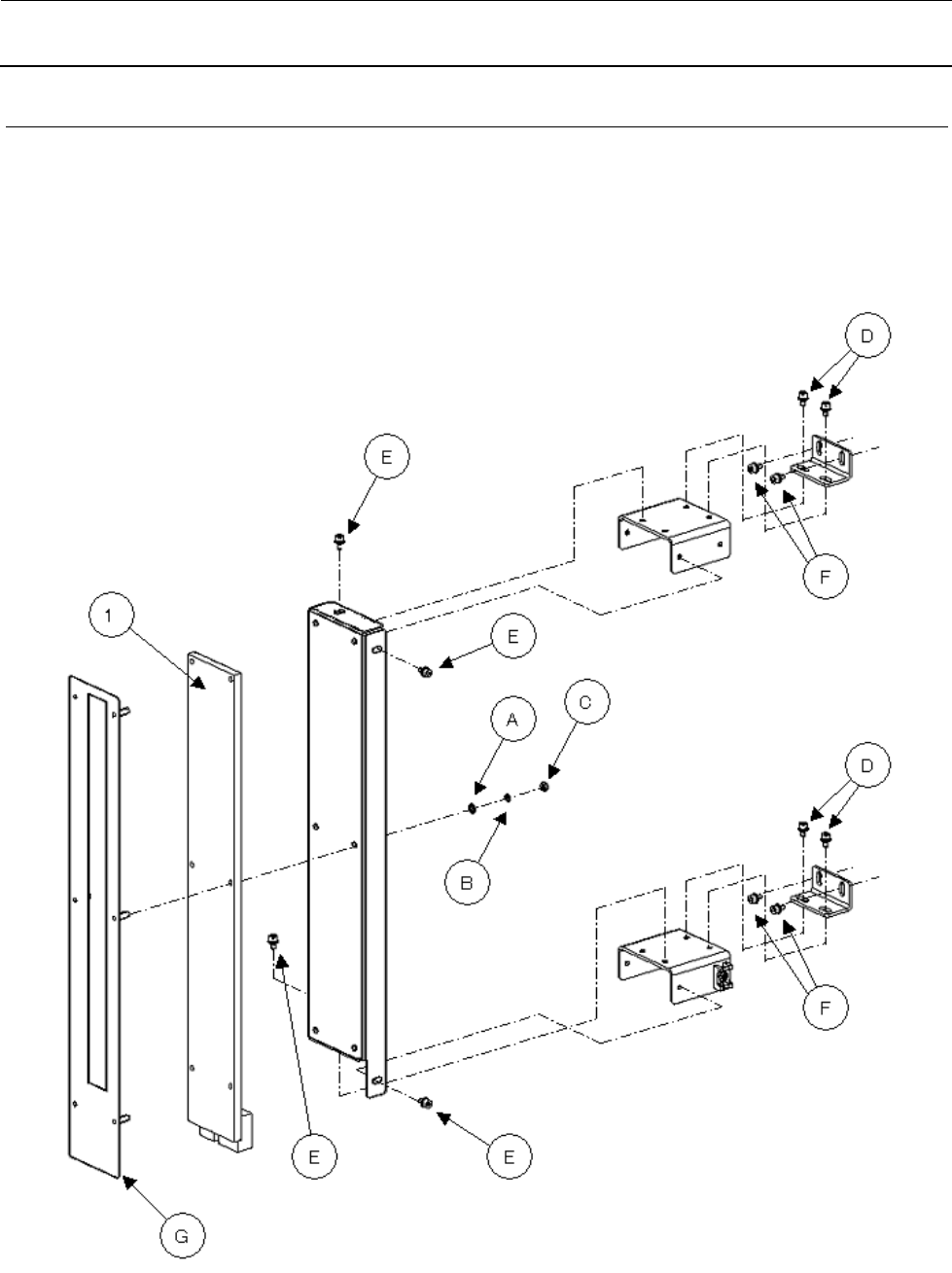

IS 装置天线的更换及调整（IS：选配）
请打开 DOOR COVER。
天线①是安装在 DOOR COVER 的背侧，故要拆下垫圈（A）、弹簧垫圈（B）、螺母（C）再更换天线。
组装时，天线的传感器检测面（有标记的一面）要朝向叠盘箱一侧。
①ANTENNA ARRAY 14MM PITCH/20_POSITION（货号：40073666） ※L 侧也相同。
维修调整要领书
3-21

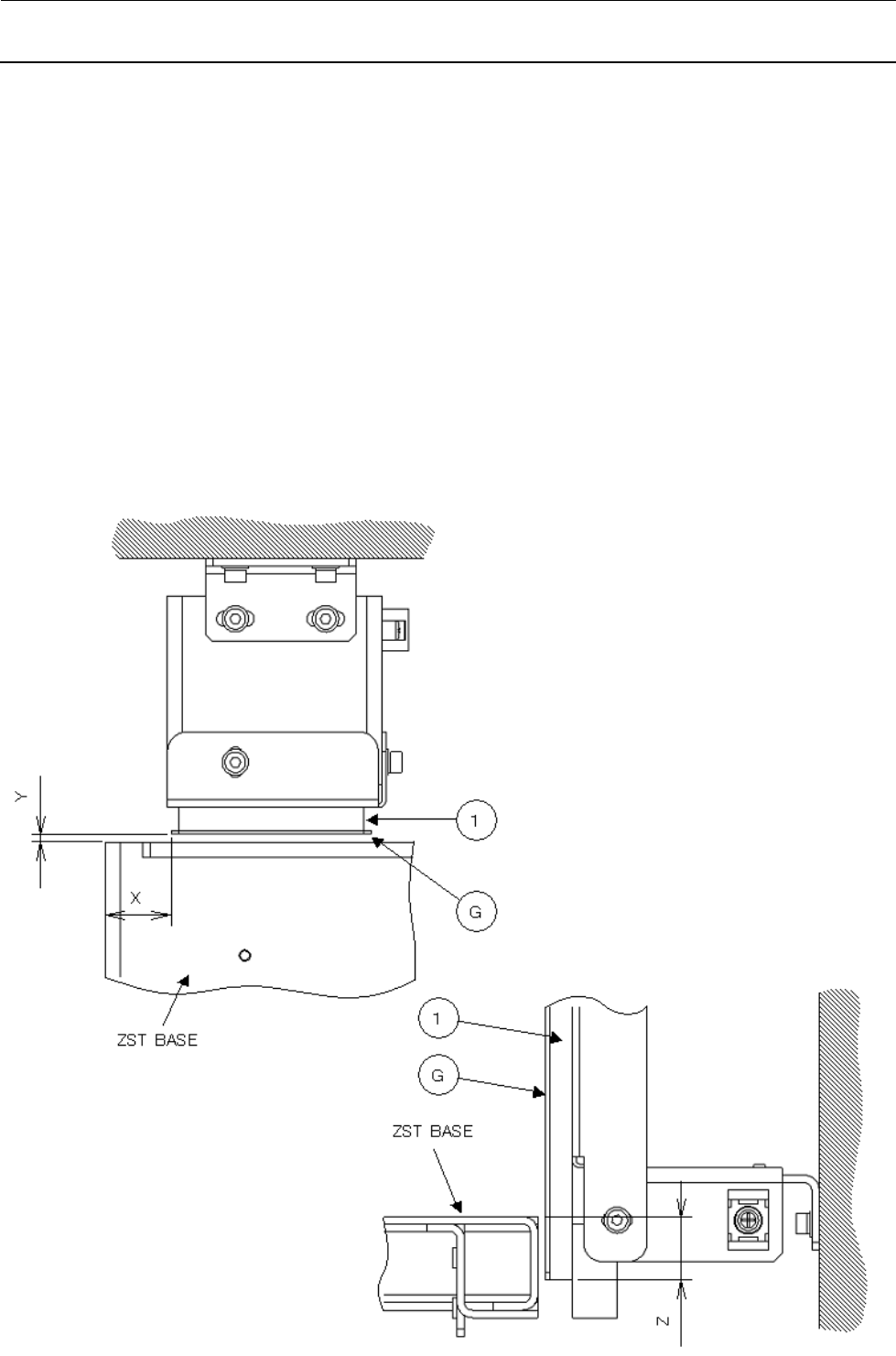

更换天线后，必须进行天线位置的调整。
请利用 X 方向调整螺丝（D）、Y 方向调整螺丝（E）、Z 方向调整螺丝（F），将 SIELD BRACKET（G）
到 Z ST BASE 之间的距离（参照下图）调整为以下值。
L 侧：
从 SIELD BRACKET 左端到 ZST BASE 左端的距离：X=14.5±0.2mm
从 SIELD BRACKET 正面到 ZST BASE 侧面的距离：Y=2.2±0.2mm
从 SIELD BRACKET 下面到 ZST BASE 上面（※）的距离：Z=10.5±0.2mm
R 侧：
从 SIELD BRACKET 左端到 ZST BASE 左端的距离：X=17.5±0.2mm
从 SIELD BRACKET 正面到 ZST BASE 侧面的距离：Y=2.2±0.2mm
从 SIELD BRACKET 下面到 ZST BASE 上面（※）的距离：Z=10.5±0.2mm
※L、R 侧均初始化后，请利用“Z JOG”上升 1400 脉冲，在此位置上进行测定。
同时，使 Z 装置上下移动时，请注意天线装置不要与 Z 装置干渉。
①ANTENNA ARRAY 14MM PITCH/20_POSITION（货号：40073666）
