维修调整要领书 3- 21 更换天线后，必须进行天线位置的调整。 请利用 X 方向调整螺丝（ D ）、 Y 方向调整螺丝（ E ）、 Z 方向调整螺丝（ F ），将 SIELD BRACKET （ G ） 到 Z ST BASE 之间的距离（参照下图）调整为以下值。 L 侧： 从 SIELD BRACKET 左端到 ZST BASE 左端的距离： X=14.5±0.2mm 从 SIELD BRACKET 正面到 ZST BASE 侧面的…
维修调整要领书
3-20
3-19.
IS 装置天线的更换及调整（IS：选配）
请打开 DOOR COVER。
天线①是安装在 DOOR COVER 的背侧，故要拆下垫圈（A）、弹簧垫圈（B）、螺母（C）再更换天线。
组装时，天线的传感器检测面（有标记的一面）要朝向叠盘箱一侧。
①ANTENNA ARRAY 14MM PITCH/20_POSITION（货号：40073666） ※L 侧也相同。
维修调整要领书
3-21
更换天线后，必须进行天线位置的调整。
请利用 X 方向调整螺丝（D）、Y 方向调整螺丝（E）、Z 方向调整螺丝（F），将 SIELD BRACKET（G）
到 Z ST BASE 之间的距离（参照下图）调整为以下值。
L 侧：
从 SIELD BRACKET 左端到 ZST BASE 左端的距离：X=14.5±0.2mm
从 SIELD BRACKET 正面到 ZST BASE 侧面的距离：Y=2.2±0.2mm
从 SIELD BRACKET 下面到 ZST BASE 上面（※）的距离：Z=10.5±0.2mm
R 侧：
从 SIELD BRACKET 左端到 ZST BASE 左端的距离：X=17.5±0.2mm
从 SIELD BRACKET 正面到 ZST BASE 侧面的距离：Y=2.2±0.2mm
从 SIELD BRACKET 下面到 ZST BASE 上面（※）的距离：Z=10.5±0.2mm
※L、R 侧均初始化后，请利用“Z JOG”上升 1400 脉冲，在此位置上进行测定。
同时，使 Z 装置上下移动时，请注意天线装置不要与 Z 装置干渉。
①ANTENNA ARRAY 14MM PITCH/20_POSITION（货号：40073666）
维修调整要领书
4-1
4.
电动机的更换及调整
4-1.

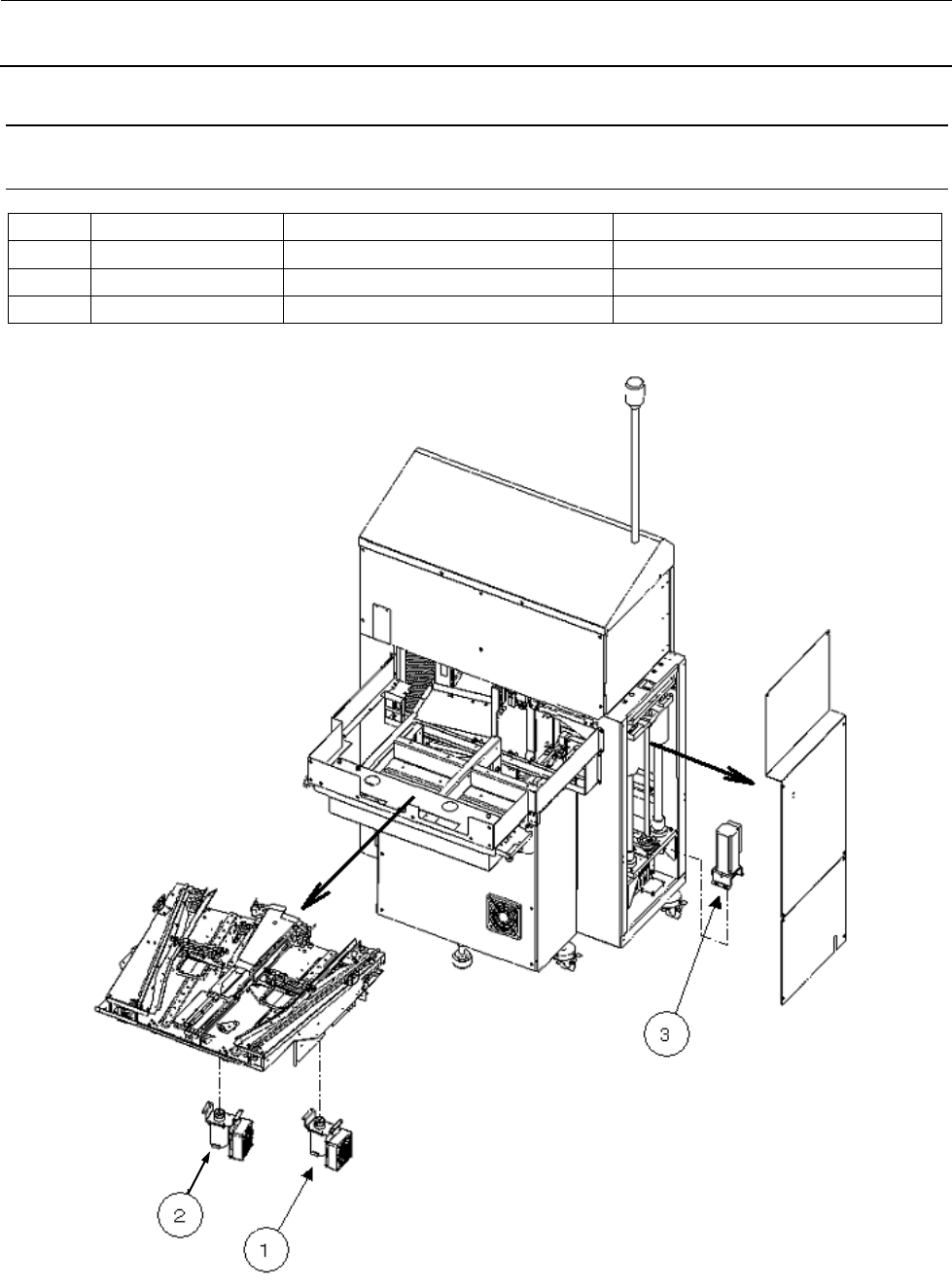

电动机布置图
No.
货号
品名
备注
1 40045057 YA 电动机
2 40045060 YB 电动机
3 40045703 Z 电动机 （×2）
※L侧也相同。
