维修调整要领书 4-2 4- 2. Y 电动机的更换 请用张紧器（ A ）放松皮带张力。 请拆下 Y 电动机固定螺丝（ B ），卸下电动机组件。 松开皮带轮止动螺丝（ C ）后皮带轮（ D ）即可脱开，请更换 Y 电动机①、②。 安装电动机时，要使电动机与皮带轮（ D ）的空隙为 9.3mm 。 更换电动机后，请进行皮带张力调整。（参阅皮带更换这一节） ① YA 电动机（货号： 40045057 ） ② YB 电动机（货号： 40045…
维修调整要领书
4-1
4.
电动机的更换及调整
4-1.
电动机布置图
No.
货号
品名
备注
1 40045057 YA 电动机
2 40045060 YB 电动机
3 40045703 Z 电动机 （×2）
※L侧也相同。
维修调整要领书
4-2
4-2.
Y 电动机的更换
请用张紧器（A）放松皮带张力。
请拆下 Y 电动机固定螺丝（B），卸下电动机组件。
松开皮带轮止动螺丝（C）后皮带轮（D）即可脱开，请更换 Y 电动机①、②。
安装电动机时，要使电动机与皮带轮（D）的空隙为 9.3mm。
更换电动机后，请进行皮带张力调整。（参阅皮带更换这一节）
①YA 电动机（货号：40045057）
②YB 电动机（货号：40045060）
9.3mm
3.9mm
（参考）
维修调整要领书
4-3
4-3.

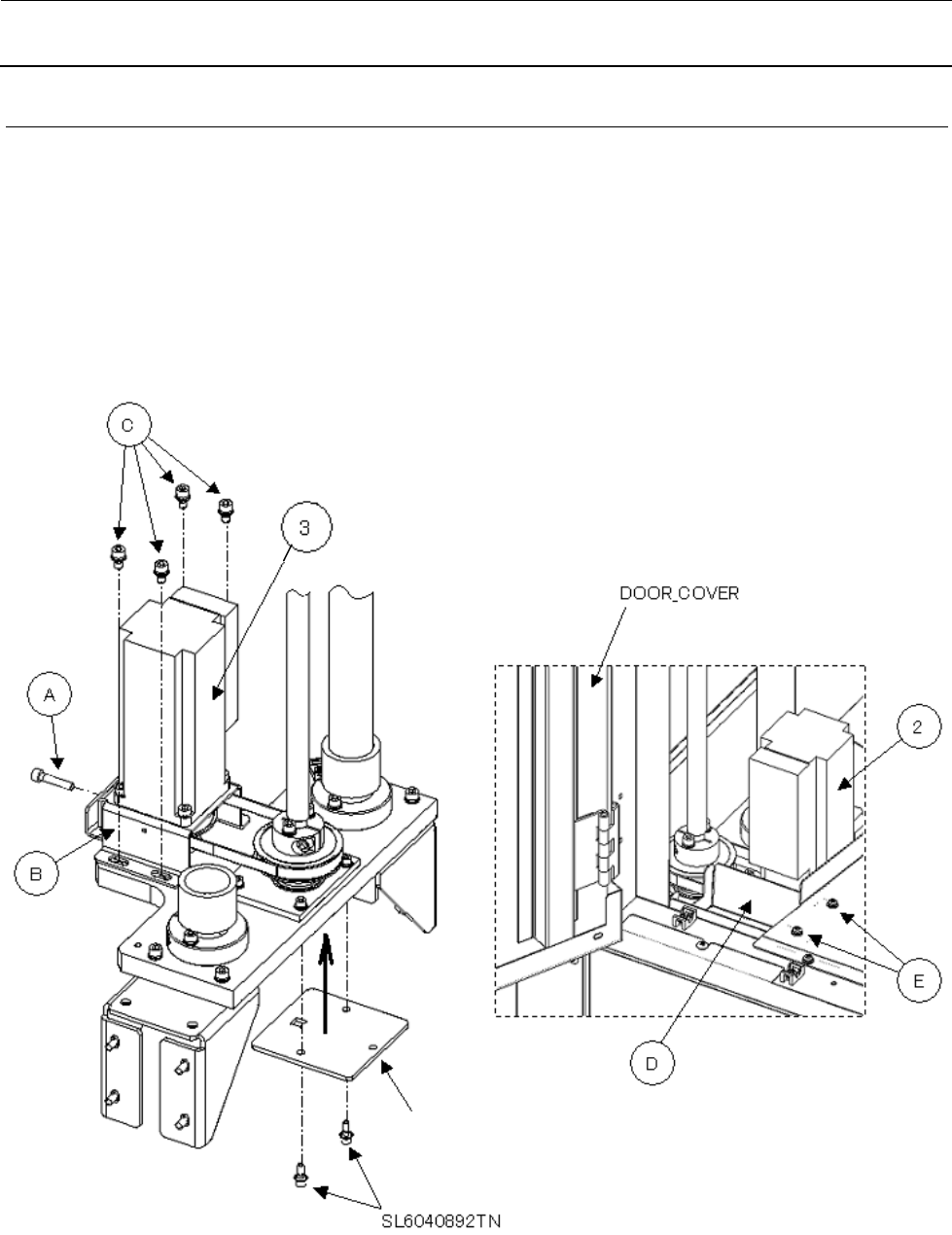

Z 电动机的更换
请拆下 SIDE COVER U 及 SIDE COVER B。
请将 Z 轴移动到容易更换 Z 电动机的高度，使用 SL6040892TN 安装 Z 轴防止下降用的治具板。
请将皮带张力调整螺丝（A）松开到可从电动机托架（B）上卸下的位置。
请拆下电动机托架固定螺丝（C），把 Z 电动机②连同托架一起卸下。
将电动机从本体取出时，请打开 DOOR COVER，卸下 E SUB COVER A（D）。
E SUB COVERA 只要拆下护罩固定螺丝（E），即可卸下。
③Z 电动机（货号：40045703）
治具板
