维修调整要领书 5-3 5-2 - 1. 中央导轨装置的拆卸和安装要领 请拆下用来固定中央导轨装置（ J ）的螺丝（ 6 处），移开中央导轨装置（ J ）以确保作业空间。 中央导轨装置（ J ）的组装位置要求是，将 Y 滑动器装置拉出到供给位置后下图的间隙达到左右基本 均等。 此时，左右的 Y 滑动器装置请交错地拉出来进行确认。如果同时拉出，有互相冲突的可能。 并且，组装完成后，请使其中某一方回到叠盘箱侧， 确认监视传感器已检测到（熄灯…
维修调整要领书
5-2
5-2.
Y 皮带、YJ 皮带的更换及调整
请拆下 Y 电动机组件（A）、YF 皮带轮托架组件（B）、YJ 托架组件（C）、YJ 张紧器组件（D）的各
个固定螺丝，从 Y 座板（E）及 YJ 张紧器底座（F）上卸下。
请拆下 Y 皮带压板（G）、Y 皮带连接器（H）、YJ 皮带连接器 BR（I）各个固定螺丝，从 Y 皮带①及
YJ 皮带②上卸下。
※图为 R 侧，未图示的 L 侧也相同。
①Y 皮带（货号：40117529）
②YJ 皮带（货号：40117530）
【治具】（螺丝）
○M3×30带垫片螺丝
○M3×12CAP螺丝
进行皮带更换作业时，对下列要更换的皮带请分别拆下各自所对应的装置。
（各装置的拆卸和安装要领请参照下一页之后的说明）
Ⅰ. R侧：①Y皮带及②YJ皮带 ･････中央导轨装置
Ⅱ. L侧：②YJ皮带 ･･･････････････Y工作台L组合件
Ⅲ. L侧：①Y皮带 ･･･････････････没有装置要拆下
F不必卸下
如果皮带可以拆卸安装，
A可以不动（不必卸下）
皮带压板（G）组装螺丝
安装扭矩：0.3（N／m）
※涂敷LOCTITE粘结剂
放松YJ皮带张力的螺丝
张紧器装置可放松Y皮带的张力
维修调整要领书
5-3
5-2-1.
中央导轨装置的拆卸和安装要领

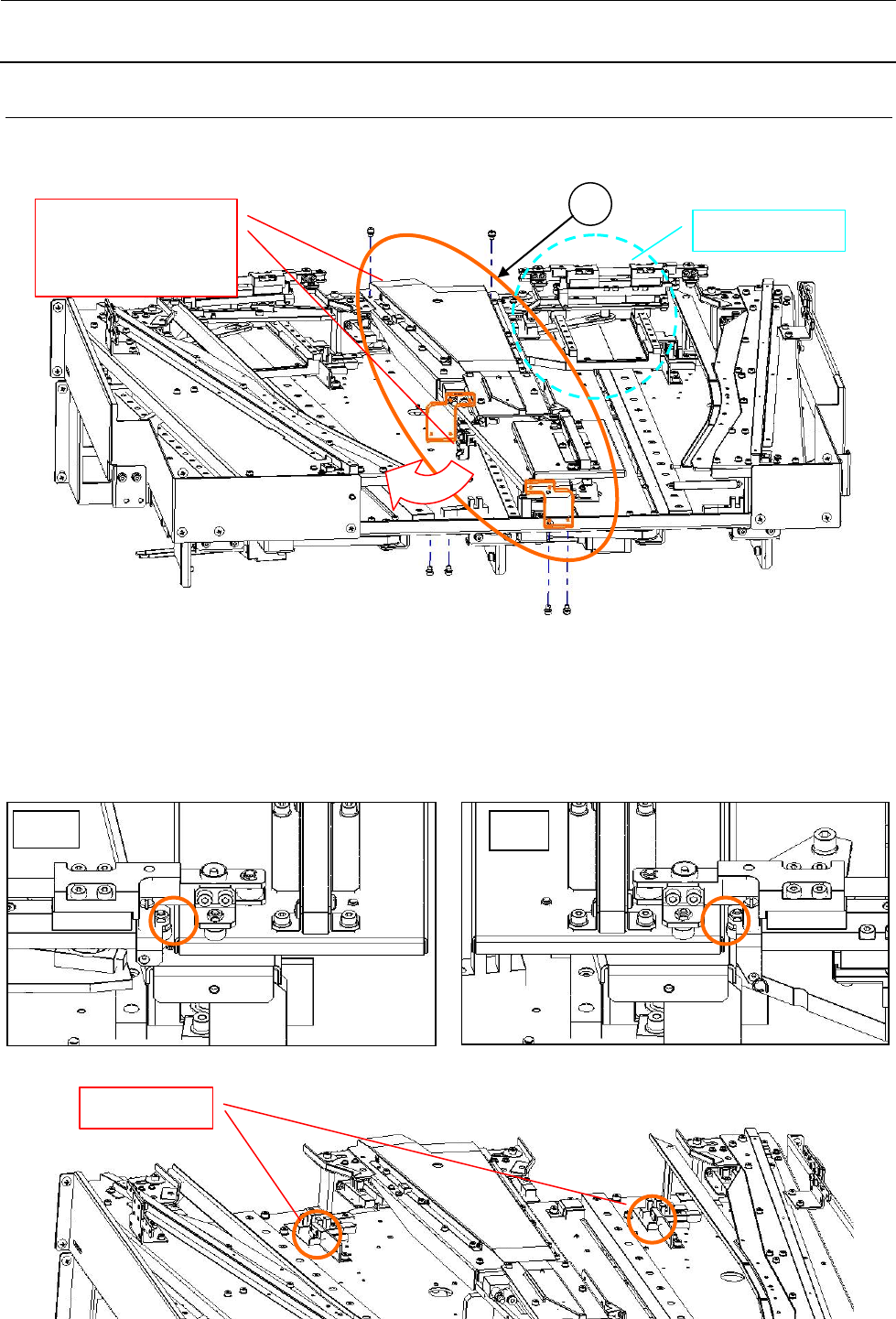

请拆下用来固定中央导轨装置（J）的螺丝（6 处），移开中央导轨装置（J）以确保作业空间。
中央导轨装置（J）的组装位置要求是，将 Y 滑动器装置拉出到供给位置后下图的间隙达到左右基本
均等。
此时，左右的 Y 滑动器装置请交错地拉出来进行确认。如果同时拉出，有互相冲突的可能。
并且，组装完成后，请使其中某一方回到叠盘箱侧，确认监视传感器已检测到（熄灯）。如果左右双
方的 Y 滑动器装置都脱离监视传感器，将不能进行初始化。
Ｊ
大距离移动时，要充
分注意传感器电缆及
空气管子。
Y滑动器装置
L侧
R侧
监视传感器
维修调整要领书
5-4
5-2-2.
Y 工作台 L 组合件的拆卸和安装要领
请拆下元件浮起传感器装置的固定螺丝（2 处），将其从 Y 工作台 L 组合件（K）上卸下。接着，请拆
下 Y 工作台 L 组合件（K）的固定螺丝（7 处）及传感器连接器，卸下 Y 工作台 L 组合件。
再有，卡盘座辅助导板和 Y 滑动器装置是嵌入式安装的，所以要一面朝箭头方向拉拔一面拆下。
※请充分注意作业时防止卡盘座辅助导板变形。
组装时请按照与上述拆卸相反的操作顺序进行。
此时，请按下述要领进行组装和调整。
※请充分注意作业时防止卡盘座辅助导板变形。
组装时请将上图（b）的螺丝瞄准 Y 工作台 L 组合件（K）安装孔的中心。
并且，Y 工作台 L 组合件（K）与 Y 滑动器装置的位置关系请按下图所示进行调整。
※ 进行位置调整时，可以只把（b）的螺丝较用力地紧固，其他螺丝采取临时定位，再以（b）的螺丝
为中心旋转移动来调整下图的间隙，这样就比较容易调整。
K
传感器连接器
该螺丝被卡盘导向器遮盖而无法拆
下，所以要关掉气动后移动卡盘导
向器。
卡盘导向器
卡盘座辅助导板
元件浮起
传感器装置
ａ
ｂ
Y滑动器装置
卡盘座导板
卡盘座导板 卡盘座辅助导板
轴承
（Y滑动器装置）
请调整到该间隙左右基本达到
均等。
