维修调整要领书 5-5 元件浮起传感器装置要固定在传感器可确实检测得到的位置上。 请向 B 方向移动，确认检出区域有余地。 ※请注意不要忘记插入传感器的连接器。 最后，进行 Y 工作台 L 组合件（ K ）组装位置的确认。 请通过调试模式 “6. Pull Out Tray ” 将 Y 滑动器装置移动到供给位置。 此时，请确认 Y 滑动器装置的轴承正好嵌入在卡盘座导板凹坑的正中央。 如果向某一方偏离，请再次调整 Y 工作台 L 组合件（…
维修调整要领书
5-4
5-2-2.

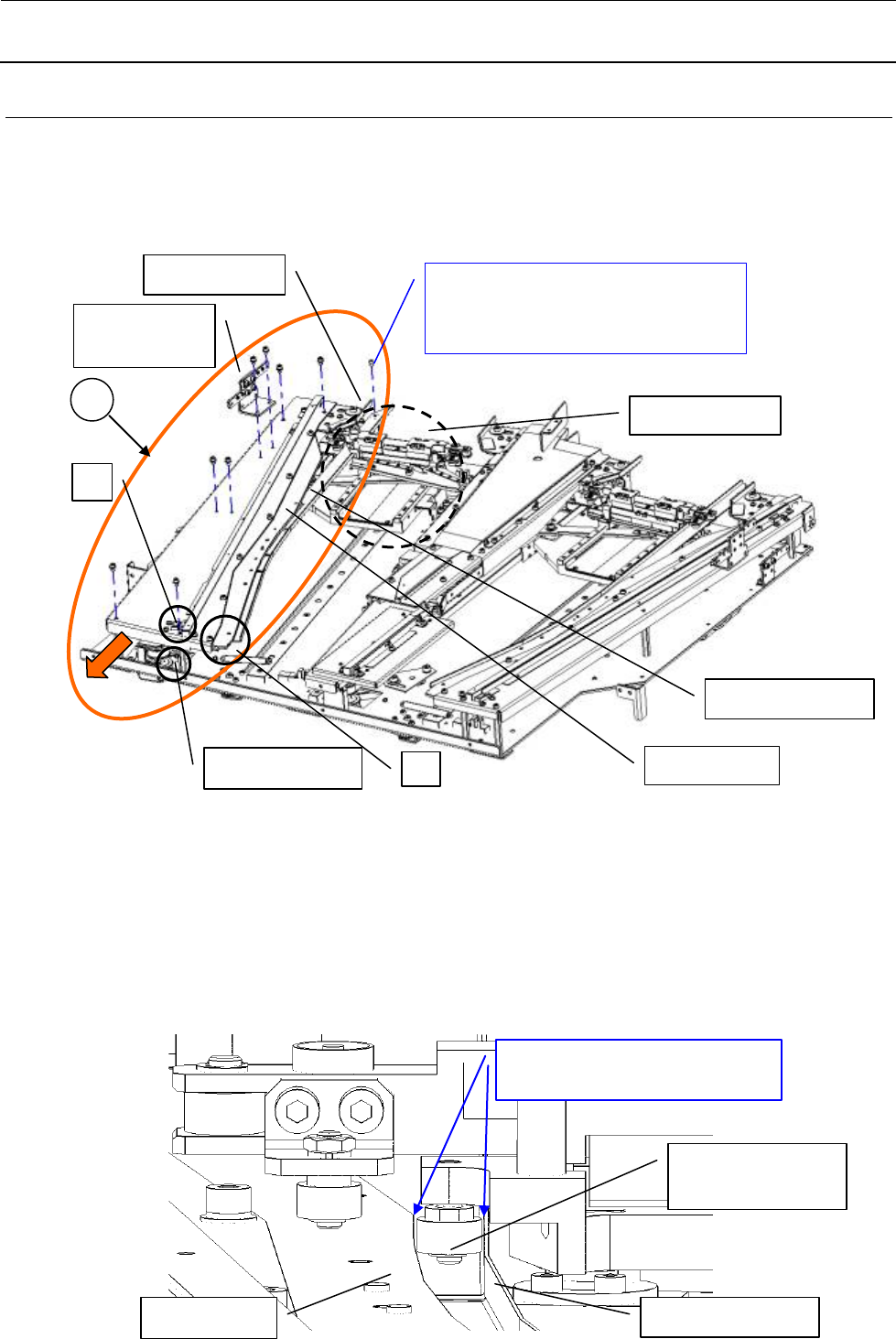

Y 工作台 L 组合件的拆卸和安装要领
请拆下元件浮起传感器装置的固定螺丝（2 处），将其从 Y 工作台 L 组合件（K）上卸下。接着，请拆
下 Y 工作台 L 组合件（K）的固定螺丝（7 处）及传感器连接器，卸下 Y 工作台 L 组合件。
再有，卡盘座辅助导板和 Y 滑动器装置是嵌入式安装的，所以要一面朝箭头方向拉拔一面拆下。
※请充分注意作业时防止卡盘座辅助导板变形。
组装时请按照与上述拆卸相反的操作顺序进行。
此时，请按下述要领进行组装和调整。
※请充分注意作业时防止卡盘座辅助导板变形。
组装时请将上图（b）的螺丝瞄准 Y 工作台 L 组合件（K）安装孔的中心。
并且，Y 工作台 L 组合件（K）与 Y 滑动器装置的位置关系请按下图所示进行调整。
※ 进行位置调整时，可以只把（b）的螺丝较用力地紧固，其他螺丝采取临时定位，再以（b）的螺丝
为中心旋转移动来调整下图的间隙，这样就比较容易调整。
K
传感器连接器
该螺丝被卡盘导向器遮盖而无法拆
下，所以要关掉气动后移动卡盘导
向器。
卡盘导向器
卡盘座辅助导板
元件浮起
传感器装置
ａ
ｂ
Y滑动器装置
卡盘座导板
卡盘座导板 卡盘座辅助导板
轴承
（Y滑动器装置）
请调整到该间隙左右基本达到
均等。
维修调整要领书
5-5

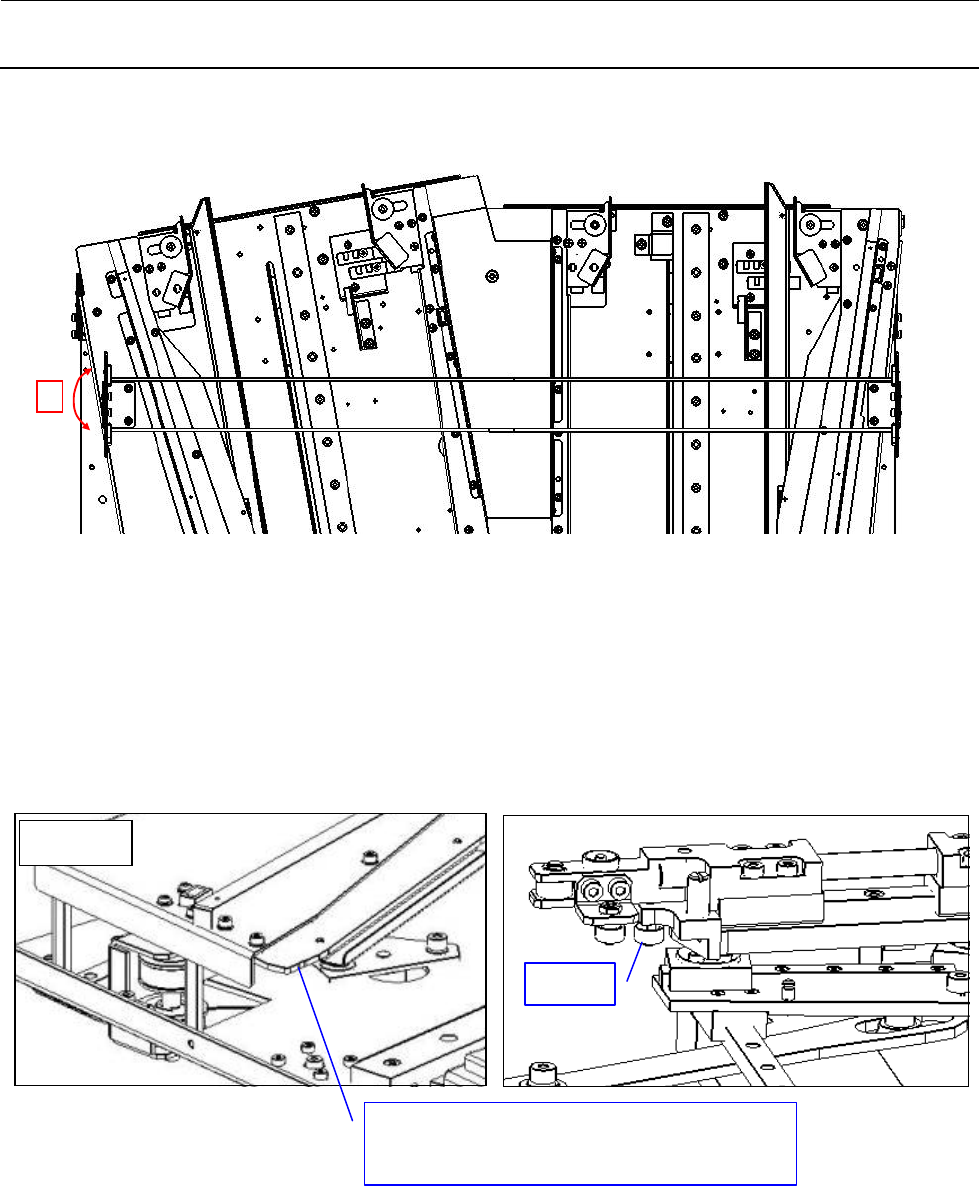

元件浮起传感器装置要固定在传感器可确实检测得到的位置上。
请向 B 方向移动，确认检出区域有余地。
※请注意不要忘记插入传感器的连接器。
最后，进行 Y 工作台 L 组合件（K）组装位置的确认。
请通过调试模式“6.Pull Out Tray”将 Y 滑动器装置移动到供给位置。
此时，请确认 Y 滑动器装置的轴承正好嵌入在卡盘座导板凹坑的正中央。
如果向某一方偏离，请再次调整 Y 工作台 L 组合件（K）的位置。
B
Y滑动器装置向供给位置移动时，Y滑动器装
置的轴承要正好嵌在这一凹坑的正中央。
轴承
前页A部
维修调整要领书
5-6

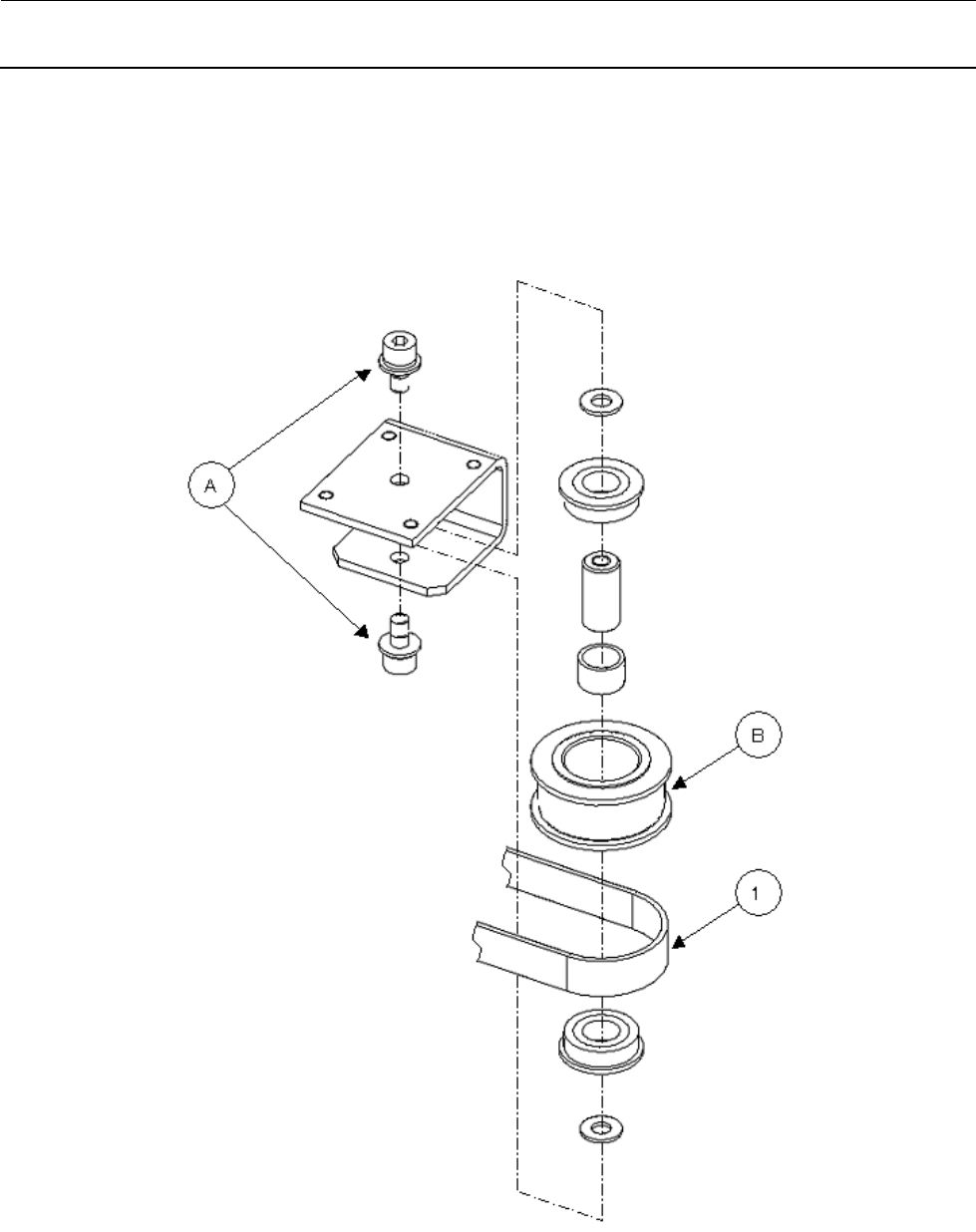

请拆下螺丝（A），将 Y 皮带①从 YJ 张紧器皮带轮（B）上卸下。
①Y 皮带（货号：40117529）
