维修调整要领书 5-6 请拆下螺丝（ A ），将 Y 皮带①从 YJ 张紧器皮带轮（ B ）上卸下。 ①Y 皮带（货号： 40117529 ）
维修调整要领书
5-5
元件浮起传感器装置要固定在传感器可确实检测得到的位置上。
请向 B 方向移动，确认检出区域有余地。
※请注意不要忘记插入传感器的连接器。
最后，进行 Y 工作台 L 组合件（K）组装位置的确认。
请通过调试模式“6.Pull Out Tray”将 Y 滑动器装置移动到供给位置。
此时，请确认 Y 滑动器装置的轴承正好嵌入在卡盘座导板凹坑的正中央。
如果向某一方偏离，请再次调整 Y 工作台 L 组合件（K）的位置。
B
Y滑动器装置向供给位置移动时，Y滑动器装
置的轴承要正好嵌在这一凹坑的正中央。
轴承
前页A部
维修调整要领书
5-6
请拆下螺丝（A），将 Y 皮带①从 YJ 张紧器皮带轮（B）上卸下。
①Y 皮带（货号：40117529）
维修调整要领书
5-7

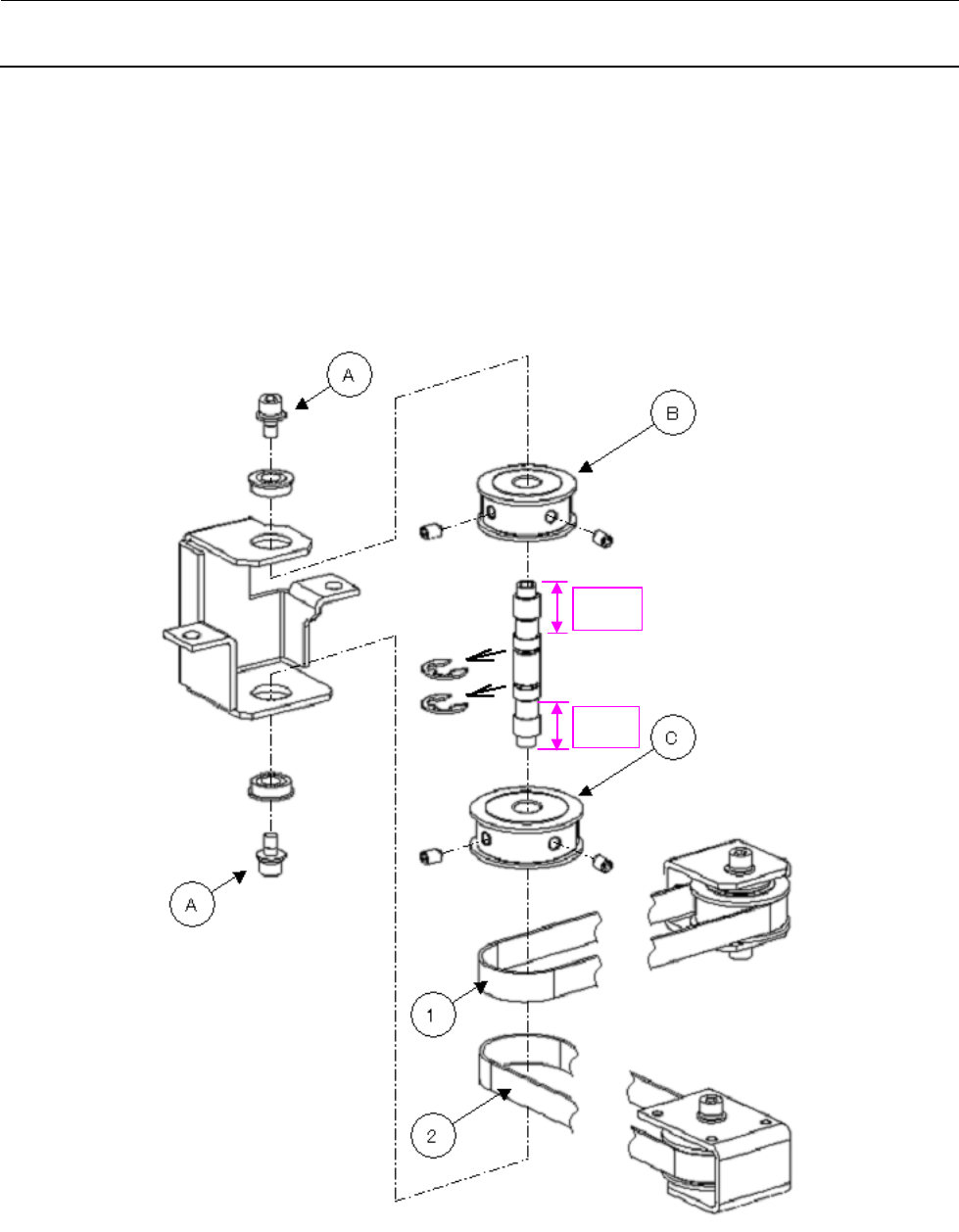

请拆下螺丝（A），卸下 YJ 皮带轮（B）、Y 驱动皮带轮（C）。
请卸下 Y 皮带①、YJ 皮带②。
①Y 皮带（货号：40117529）
②YJ 皮带（货号：40117530）
19.4
20.4
