维修调整要领书
5-8

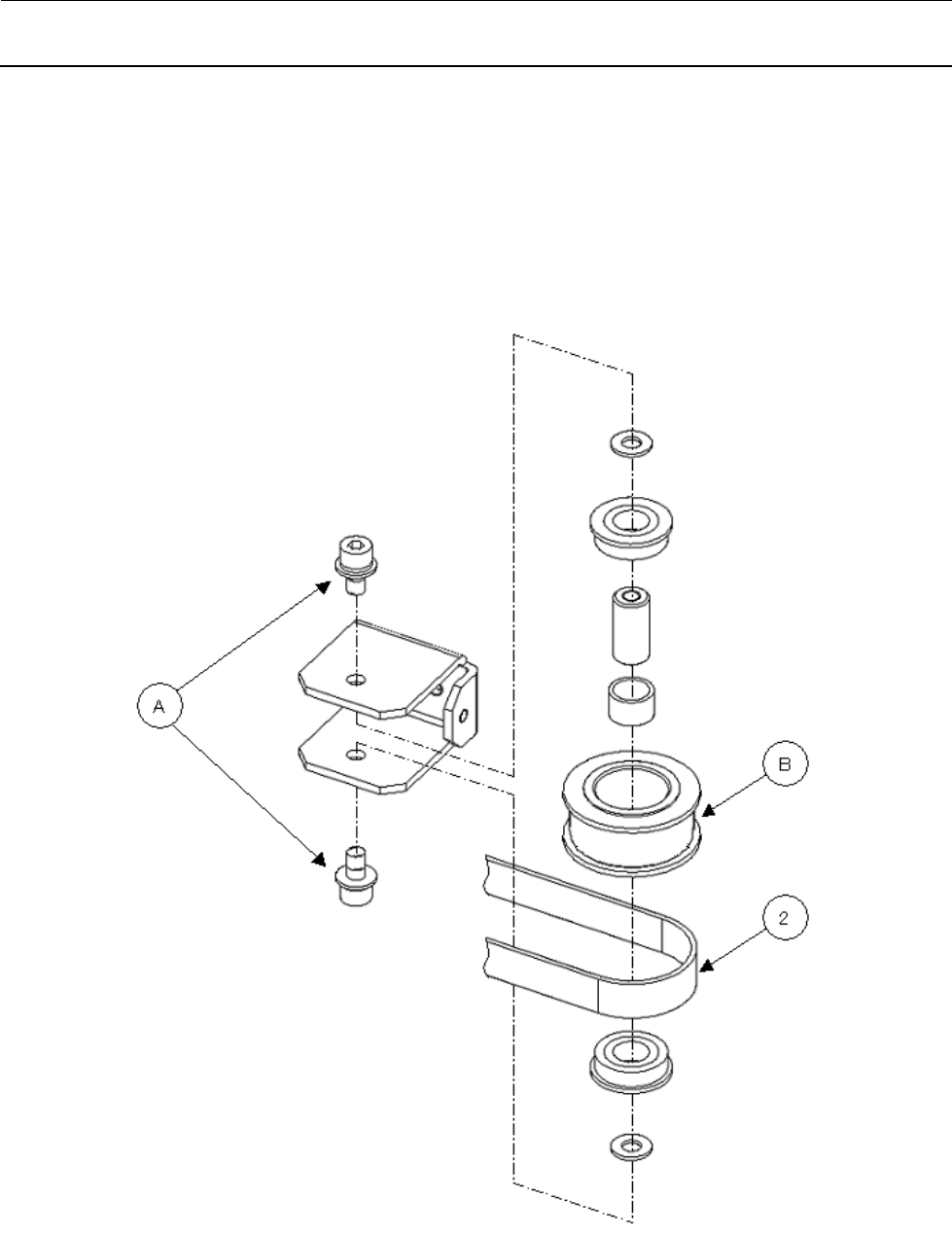

请拆下螺丝（A），将 YJ 皮带②从 YJ 张紧器皮带轮（B）上卸下。
②YJ 皮带（货号：40117530）
维修调整要领书
5-9
5-2-3.

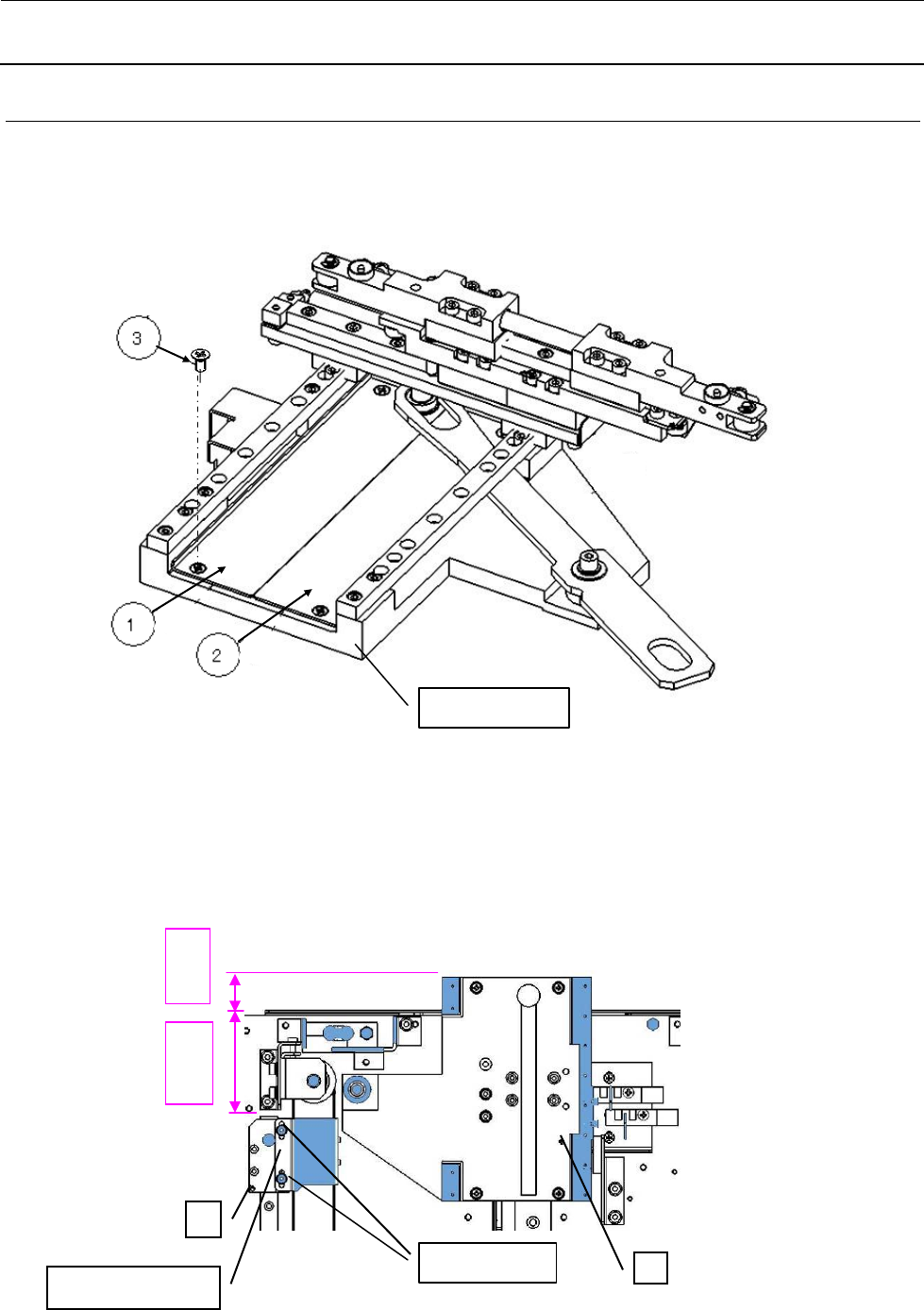

Y 皮带与 YJ 皮带的位置调整
首先，请拆下埋头螺丝③，卸下护罩板 L①、护罩板 R②。
调整皮带张力后，请按相反的操作顺序进行安装。
※与 Y 滑动器底座之间有轴环（4 处），故请注意不要掉落
然后，请用治具螺丝【A】将 2 个部位固定。
【A】M3×30 带垫片螺丝
张紧皮带时，要使 YJ_BELT_CONN_BR 的固定螺丝【B】处于长孔中心。
Y滑动器底座
Ａ
Ａ
YJ_BELT_CONN_B
(70.5) (24.5)
螺丝B（2处）
※（）尺寸为参考值
维修调整要领书
5-10
更换各处皮带后，须要调整皮带的张力。
请把下表的数值输入声波式皮带张力计，进行调整。
※请在皮带中央部进行张力测定。
①Y 皮带（货号：40117529）
②YJ 皮带（货号：40117530）
Y 皮带①张力
Y 皮带②张力
单位重量 Weight 2.5g/m･mm 2.5g/m･mm
皮带宽度 Width 9.00mm 9.00mm
跨度 Span 508mm 562mm
皮带张力 Tension 45±5N 45±5N
皮带张力测定位置
Y皮带张力
调整部位
YJ皮带张力
调整部位
治具螺丝
M3×12CAP螺丝
向视A
Ａ
Ａ
