维修调整要领书
1-1
1.
护罩的名称及拆卸方法
1-1.
正面侧
No.
货号
品名
螺丝个数
1 40120806 UPPER COVER 8
2 40117301 FRONT COVER U 6
3 40117302 FRONT COVER B 6
4 40117319 VALVE COVER 2
5 40119585 SIDE COVER R U 9
6 40119586 SIDE COVER R B 6
7 40117318 NOISE_FILTER COVER 4
8 40117659 Y SIDE COV L 6
9 40117660 Y SIDE COV R 5
10 40117662 Y BOTTOM COV 3
1
2
3
4
5
6
7
9
8
10
10

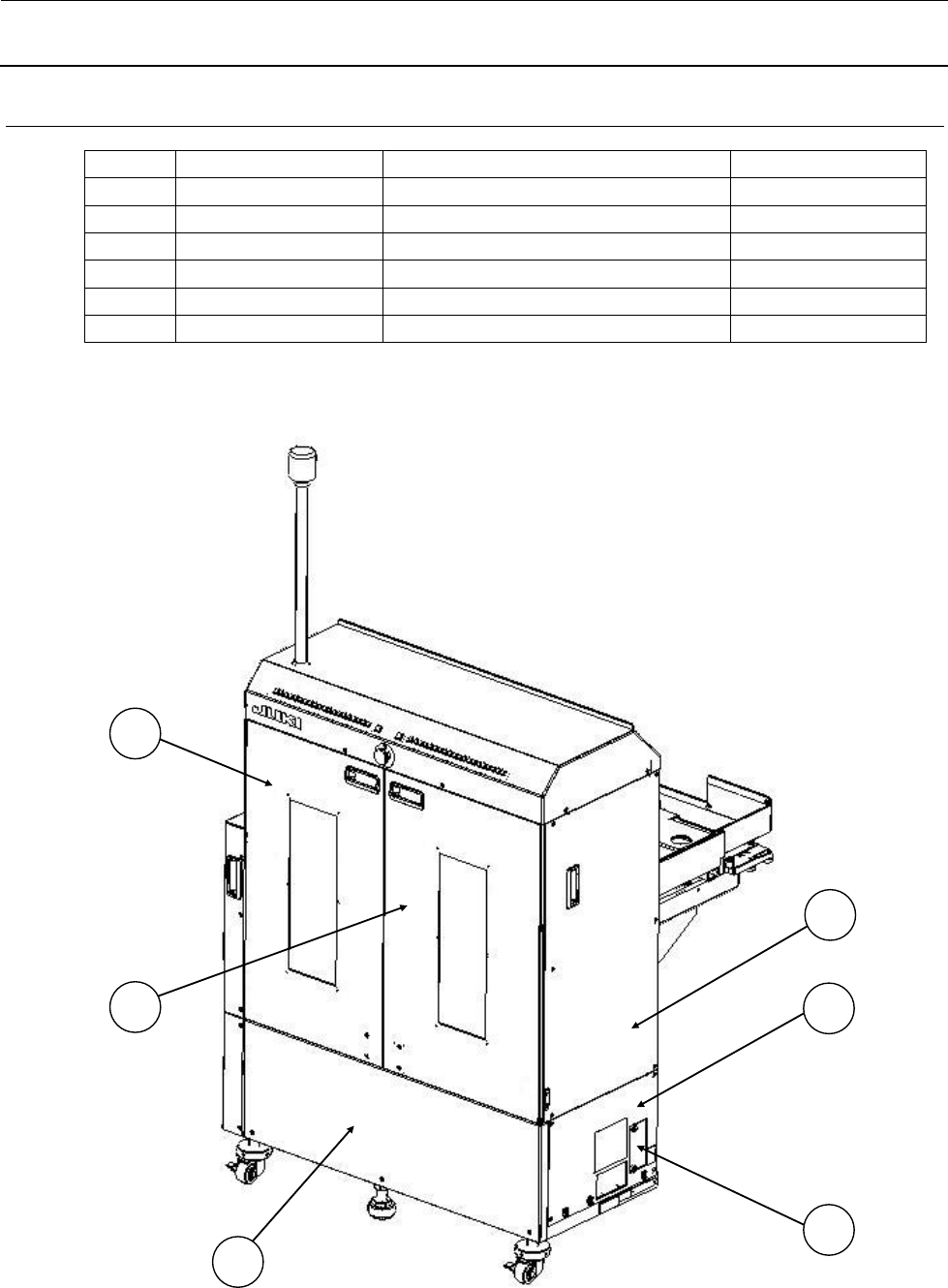

维修调整要领书
1-2
1-2.
背面侧
No.
货号
品名
螺丝个数
12 40119583 DOOR COVER L 4
13 40119582 DOOR COVER R 6
14 40119587 REAR COVER 6
15 40119584 SIDE COVER L U 6
16 40117306 SIDE COVER L B 4
※ 17 40117325 BREAKER COVER 2
※仅适用于 EN 机
13
12
14
15
16
17
维修调整要领书
2-1
2.
电气部分的零部件更换及调整
2-1.
电气部分布置图
No.
货号
品名
备注
1 HA00524000C 电路保护器 额定：10A
2 HA00524000A 电路保护器 额定：5A
3 HA005240000 电路保护器 额定：3A
4 40045704 再生电阻
5 40040687 伺服驱动器 已经输入的参数
6 40045711 步进电动机驱动器
7 40117296 ※ MAIN PCB ASM(TR7DN) 备用零件货号：40169063
40169063 ※ MAIN PCB ASM 7D
8 40041117 SCN PCB ASM
9 40121858 RECONSTRUCTION IS SCN PCB ASM RFID 选配件
10 40045714 噪声过滤器
11 HX005500000 电源
12 40042575 SLOW MODE CTRL PCB ASM 低速 2 模式：选配
※您对设备的版本安装差的基板。
电气部分上面图
2
1
3
4
5
6
7
8
10
11
12
9
