维修调整要领书 5- 12 更换皮带后，须要调整皮带的张力。 请把下表的数值输入声波式皮带张力计，进行调整。 ※请在皮带中央部进行张力测定。 Z 皮带张力 单位重量 Weight 2.5g/m ･ mm 皮带宽度 Width 9.00mm 跨度 Span 100mm 皮带张力 Tension 45±5N
维修调整要领书
5-11
5-3.

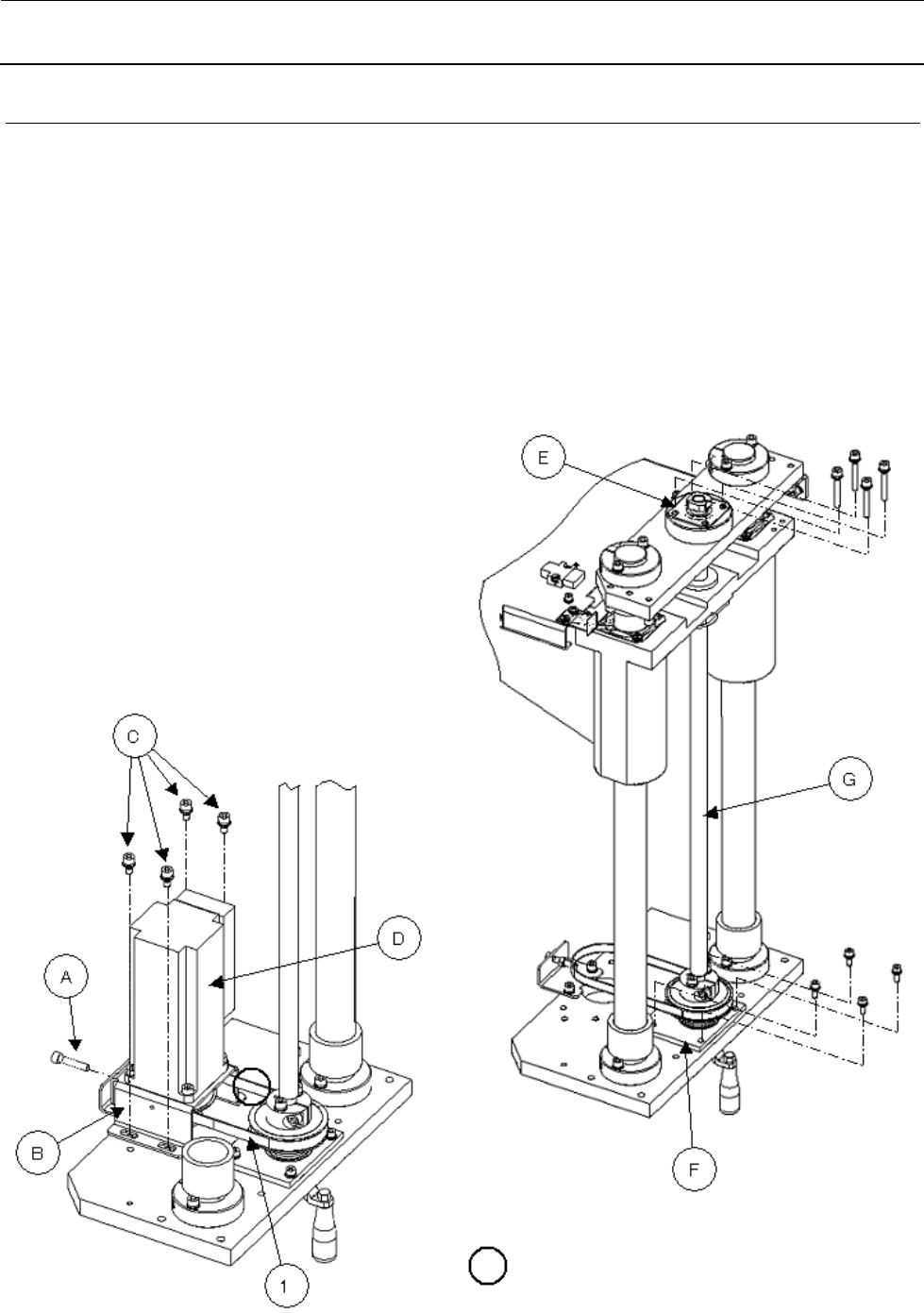

Z 皮带的更换及调整
请拆下 SIDE COVER U 及 SIDE COVER B。
请将皮带张力调整螺丝（A）松开到可从电动机托架（B）上卸下的位置。
请拆下电动机托架固定螺丝（C），把 Z 电动机（D）连同托架一起卸下。
请拆下 END PLATE（E）及 Z 轴承板（F）的固定螺丝各 4 个，抬起滚珠螺杆（G）更换 Z 皮带①。
组装 END PLATE（E）时，先要把 Z 轴提到最上点，组装 Z 轴承板（F）时先要把 Z 轴降到最下点，然
后进行组装。
※未图示的 L 侧也相同。
①Z 皮带（货号：40117333）
皮带张力测定位置
维修调整要领书
5-12
更换皮带后，须要调整皮带的张力。
请把下表的数值输入声波式皮带张力计，进行调整。
※请在皮带中央部进行张力测定。
Z 皮带张力
单位重量 Weight 2.5g/m･mm
皮带宽度 Width 9.00mm
跨度 Span 100mm
皮带张力 Tension 45±5N
维修调整要领书
6-1
6.
气动零部件的更换及调整
6-1.

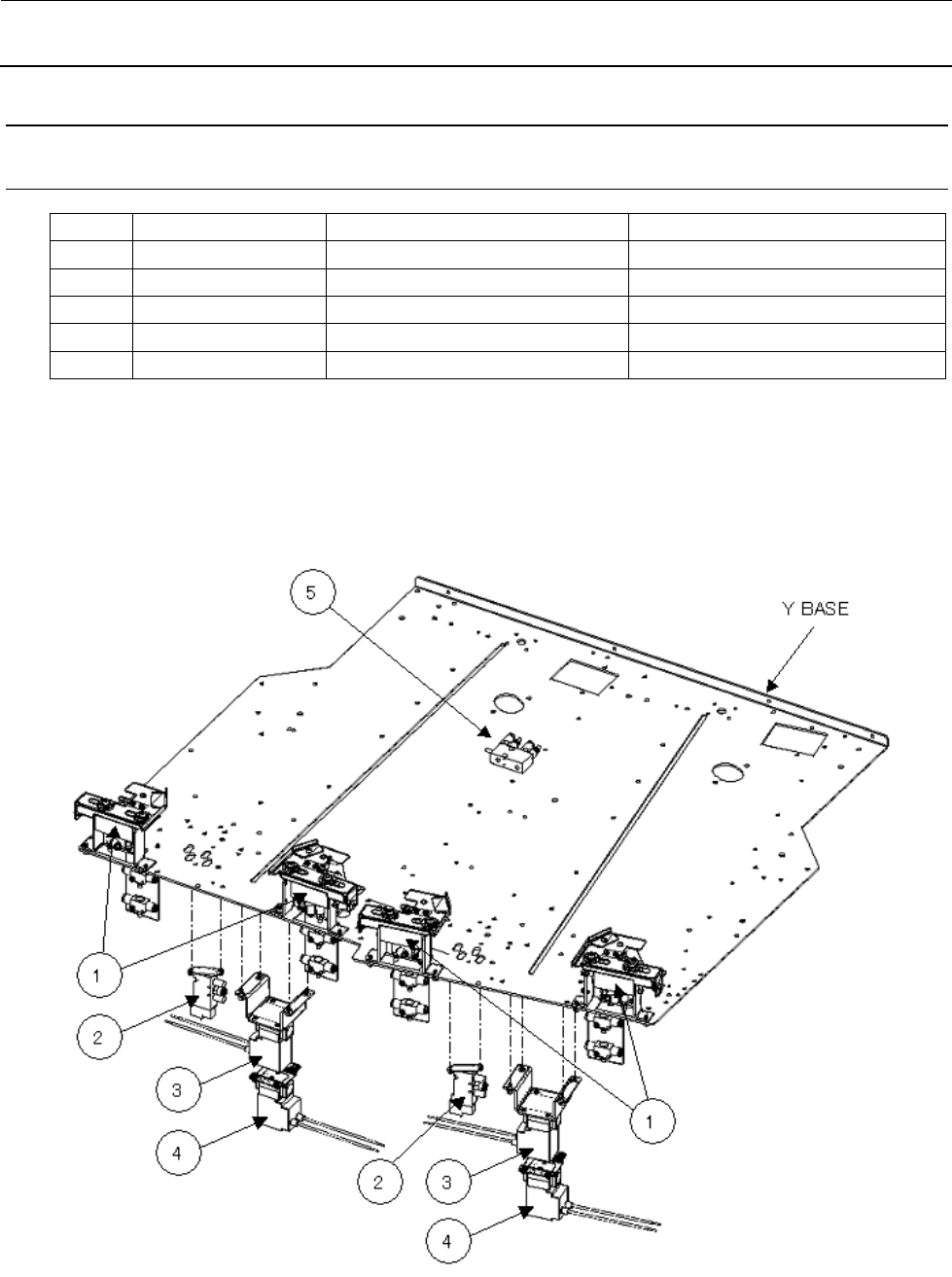

Y 装置气动零部件的布置
No.
货号
品名
备注
1 PA1001524A0 卡盘开闭气缸
2 40049595 卡盘开闭阀
3 40049586 Y 夹持器减速用电磁阀
4 40049588 Y 夹持器减速用电磁阀
5 PA1002008A0 气缸
