维修调整要领书 6-2 6- 2. 卡盘开闭气缸的更换及调整 请拆下气缸螺母 （ A ）、 固定螺丝 （ B ）、 速度控制器 （ C ）、 单头活接头 （ D ）， 更换卡盘开闭气缸①。 组装时，要调整到气缸的轴穿过 CHUCK GUIDE L （ E ）及 CHUCK GUIDE L （ F ）的孔的中心。 ①卡盘开闭气缸（货号： PA1001524A0 ）
维修调整要领书
6-1
6.
气动零部件的更换及调整
6-1.
Y 装置气动零部件的布置
No.
货号
品名
备注
1 PA1001524A0 卡盘开闭气缸
2 40049595 卡盘开闭阀
3 40049586 Y 夹持器减速用电磁阀
4 40049588 Y 夹持器减速用电磁阀
5 PA1002008A0 气缸
维修调整要领书
6-2
6-2.
卡盘开闭气缸的更换及调整

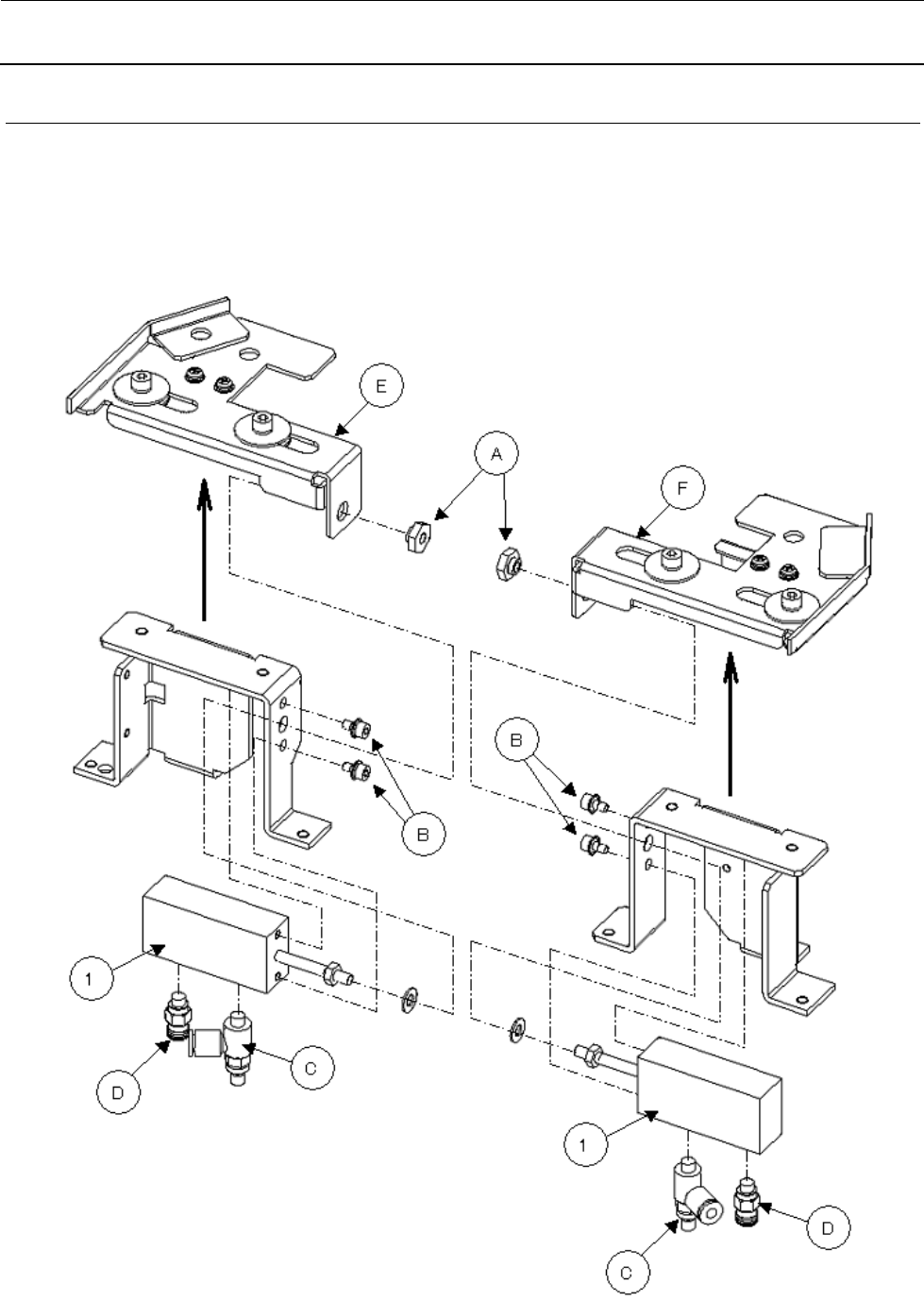

请拆下气缸螺母（A）、固定螺丝（B）、速度控制器（C）、单头活接头（D），更换卡盘开闭气缸①。
组装时，要调整到气缸的轴穿过 CHUCK GUIDE L（E）及 CHUCK GUIDE L（F）的孔的中心。
①卡盘开闭气缸（货号：PA1001524A0）
维修调整要领书
6-3
并且，请调整到在气缸轴伸长的状态下 CHUCK GUIDE L（E）与 CHUCK SLIDER BASE 上轴承的空隙为
0.5～1.0mm。
※未图示的 CHUCK GUIDE R（F）侧也请进行同样的调整。
更换气缸后，必须调整速度控制器。
选择调试模式的“7.Y Holder”，调整 Y 夹持器的动作时间。
打开时间：75±10msec
①卡盘开闭气缸（货号：PA1001524A0）
轴承
