维修调整要领书 6-6 6- 5. Y 中央电磁阀的更换 请拆下固定螺丝（ A ），从 Y 装置上卸下 GUIDE_RAIL_C_B 组件（ B ）。 请拆下气缸固定螺丝（ C ）及螺母（ D ），从 Y 装置上卸下气缸⑤。 请拆下速度控制器（ E ），更换气缸。 ⑤气缸（货号： PA1002008A0 ）
维修调整要领书
6-5
6-4.

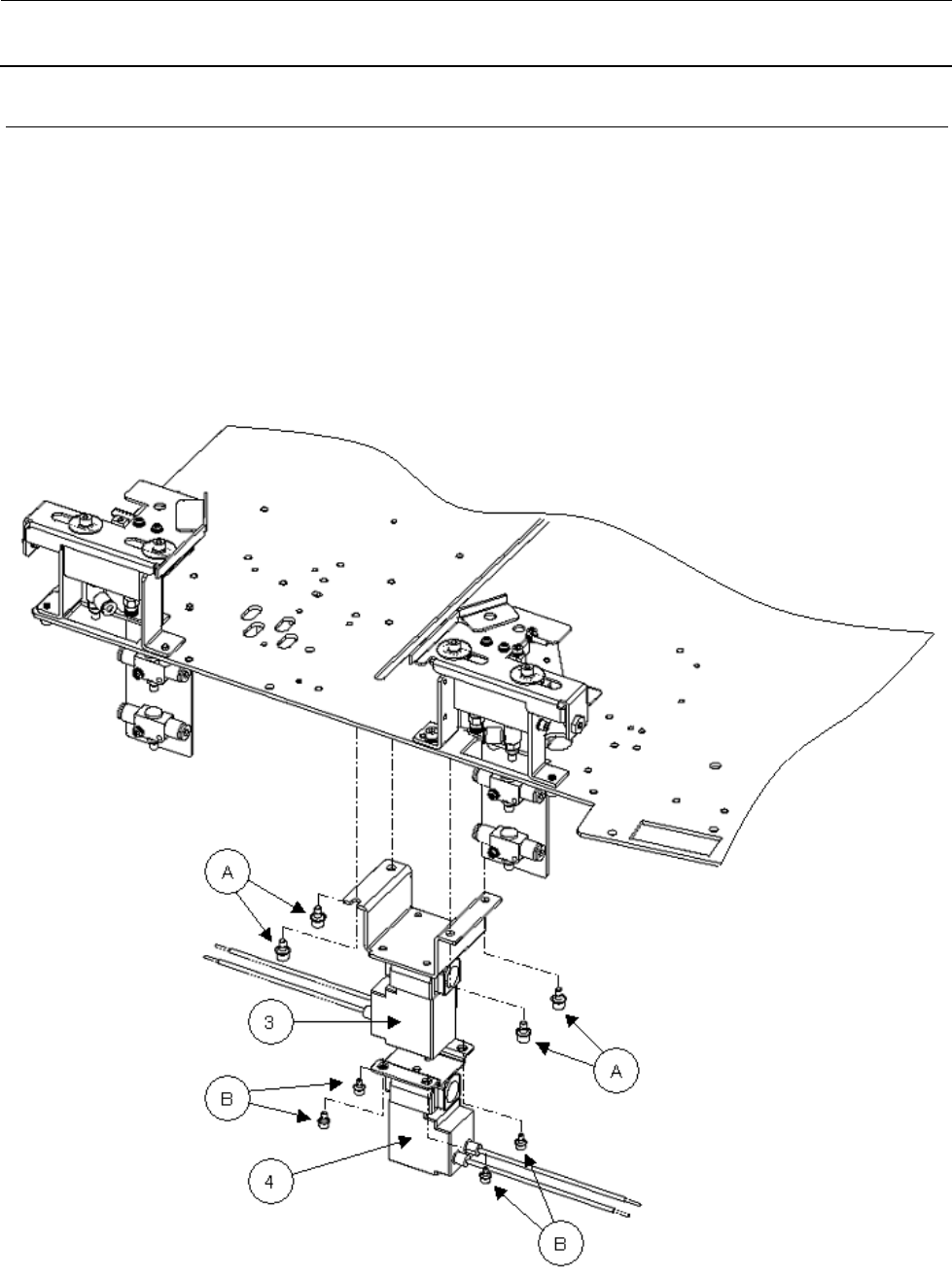

Y 夹持器减速用电磁阀的更换
请拆下固定螺丝（A、B），更换 Y 夹持器减速用电磁阀（③～④）。
③Y 夹持器减速用电磁阀（货号：40049586）
④Y 夹持器减速用电磁阀（货号：40049588）
维修调整要领书
6-6
6-5.
Y 中央电磁阀的更换
请拆下固定螺丝（A），从 Y 装置上卸下 GUIDE_RAIL_C_B 组件（B）。
请拆下气缸固定螺丝（C）及螺母（D），从 Y 装置上卸下气缸⑤。
请拆下速度控制器（E），更换气缸。
⑤气缸（货号：PA1002008A0）
维修调整要领书
6-7
6-6.

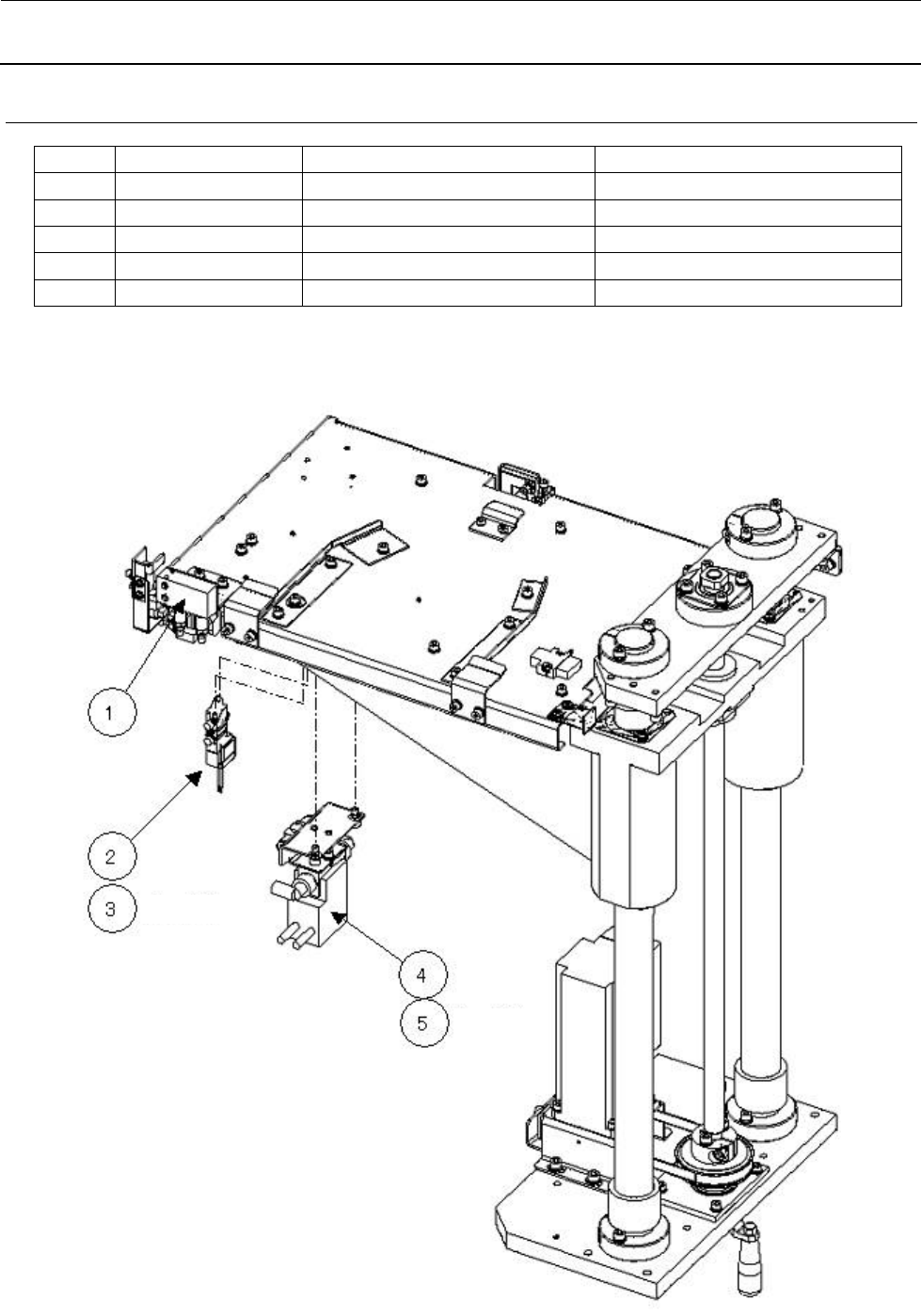

Z 装置气动零部件布置图
No.
货号
品名
备注
1 PA1001024A0 闸门气缸
2 40117207 闸门电磁阀（R 侧）
3 40117220 闸门电磁阀（L 侧） ※
4 40049706 闸门减速电路（R 侧） 低速 2 模式：选配
5 40045187 闸门减速电路（L 侧） ※
※在未图示的 L 侧，安装的是③代替②，⑤代替④。
①与 R 侧相同。
(※L侧)
(※L侧)
