维修调整要领书 6-8 6- 7. 闸门气缸的更换及调整 请选择调试模式的 “3 、 4. Z JOG” ，将 Z 轴移动到容易更换闸门气缸①的位置。 请拆下固定螺丝及螺母（ A ～ C ）、速度控制器（ D ），更换气缸。 ①闸门气缸（货号： PA1001024A0 ）
维修调整要领书
6-7
6-6.
Z 装置气动零部件布置图
No.
货号
品名
备注
1 PA1001024A0 闸门气缸
2 40117207 闸门电磁阀（R 侧）
3 40117220 闸门电磁阀（L 侧） ※
4 40049706 闸门减速电路（R 侧） 低速 2 模式：选配
5 40045187 闸门减速电路（L 侧） ※
※在未图示的 L 侧，安装的是③代替②，⑤代替④。
①与 R 侧相同。
(※L侧)
(※L侧)
维修调整要领书
6-8
6-7.
闸门气缸的更换及调整

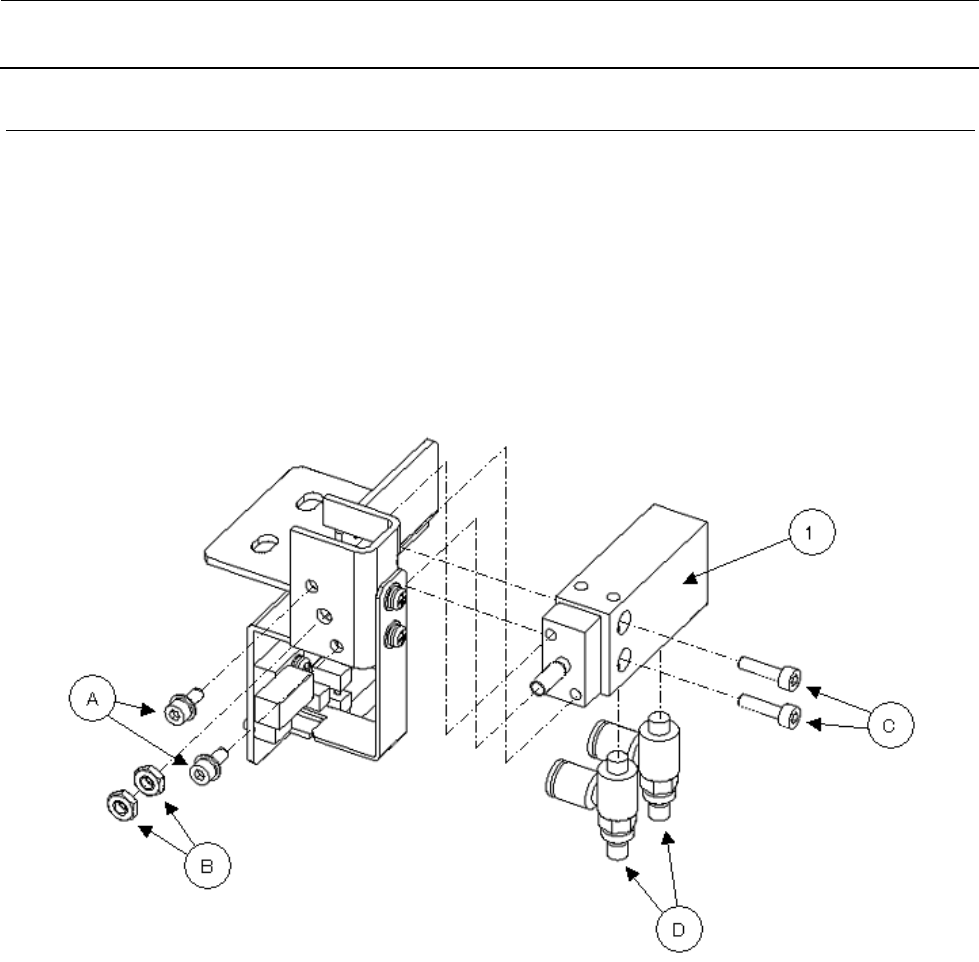

请选择调试模式的“3、4. Z JOG”，将 Z 轴移动到容易更换闸门气缸①的位置。
请拆下固定螺丝及螺母（A～C）、速度控制器（D），更换气缸。
①闸门气缸（货号：PA1001024A0）
维修调整要领书
6-9
更换气缸后，必须调整传感器的位置及速度控制器。
・调整传感器位置
请选择调试模式的“2.Sensor Check”。

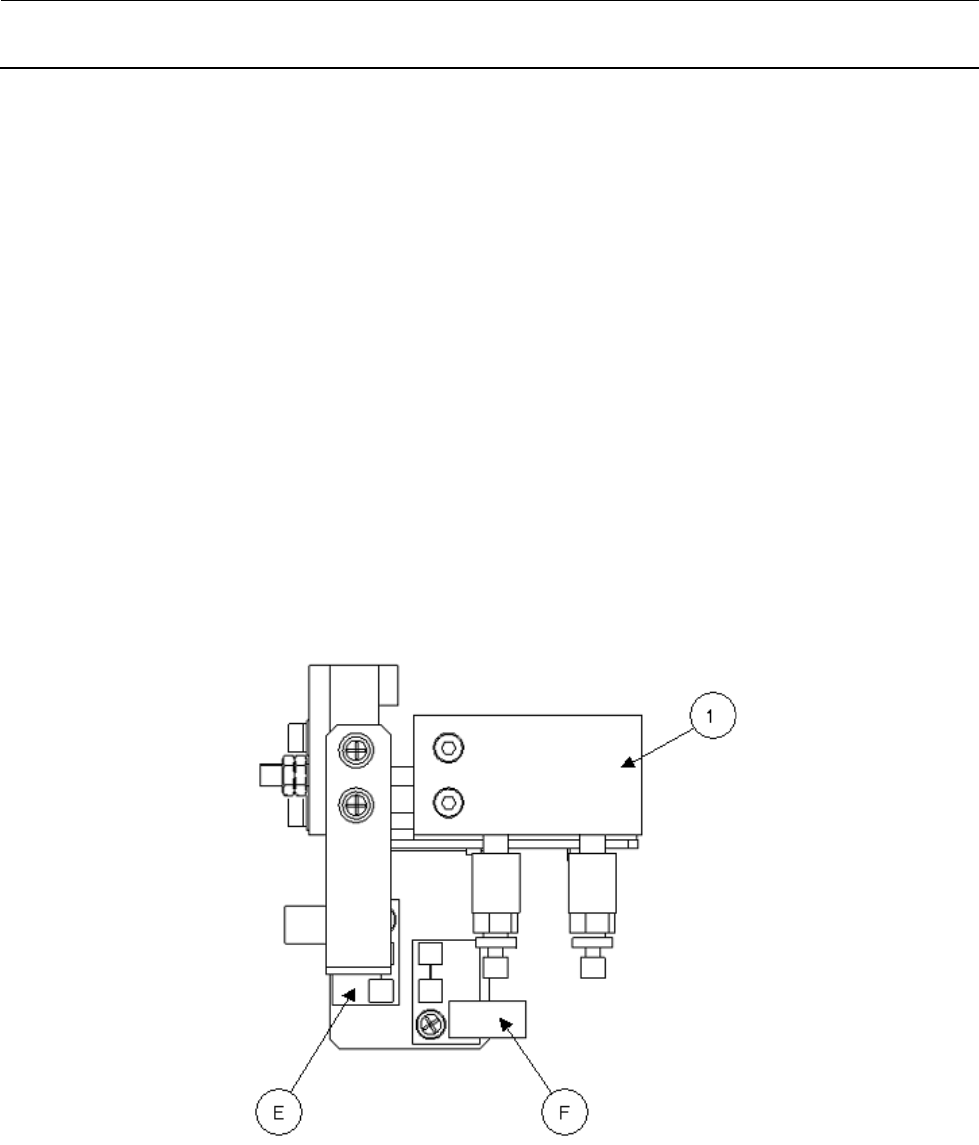

请调整传感器的位置，要做到闸门气缸（1）在轴伸长的状态下闸门打开传感器（E）为 OFF，闸门
关闭传感器（F）为 ON，而在轴缩进的状态下闸门打开传感器（E）为 ON，闸门关闭传感器（F）为
OFF。
・调整速度控制器
选择调试模式的“5.Shutter”，调整闸门的动作时间。
打开时间：65～75msec
关闭时间：65～75msec
注意!!：调整速度控制器时，务必要在安装好叠盘箱的状态下进行。
并且，要在调整传感器的位置后再进行。
①闸门气缸（货号：PA1001024A0）
