维修调整要领书 6-9 更换气缸后，必须调整传感器的位置及速度控制器。 ・ 调整传感器位置 请选择调试模式的 “2.Sensor Check” 。 请调整传感器的位置，要做到闸门气缸（ 1 ）在轴伸长的状态下闸门打开传感器（ E ）为 OFF ，闸门 关闭传感器（ F ） 为 ON ，而在轴缩进的状态下闸门打开传感器 （ E ）为 ON ，闸门关闭传感器（ F ） 为 OFF 。 ・ 调整速度控制器 选择调试模式的 “5.Shutter…
维修调整要领书
6-8
6-7.
闸门气缸的更换及调整
请选择调试模式的“3、4. Z JOG”，将 Z 轴移动到容易更换闸门气缸①的位置。
请拆下固定螺丝及螺母（A～C）、速度控制器（D），更换气缸。
①闸门气缸（货号：PA1001024A0）
维修调整要领书
6-9
更换气缸后，必须调整传感器的位置及速度控制器。
・调整传感器位置
请选择调试模式的“2.Sensor Check”。
请调整传感器的位置，要做到闸门气缸（1）在轴伸长的状态下闸门打开传感器（E）为 OFF，闸门
关闭传感器（F）为 ON，而在轴缩进的状态下闸门打开传感器（E）为 ON，闸门关闭传感器（F）为
OFF。
・调整速度控制器
选择调试模式的“5.Shutter”，调整闸门的动作时间。
打开时间：65～75msec
关闭时间：65～75msec
注意!!：调整速度控制器时，务必要在安装好叠盘箱的状态下进行。
并且，要在调整传感器的位置后再进行。
①闸门气缸（货号：PA1001024A0）
维修调整要领书
6-10
6-8.

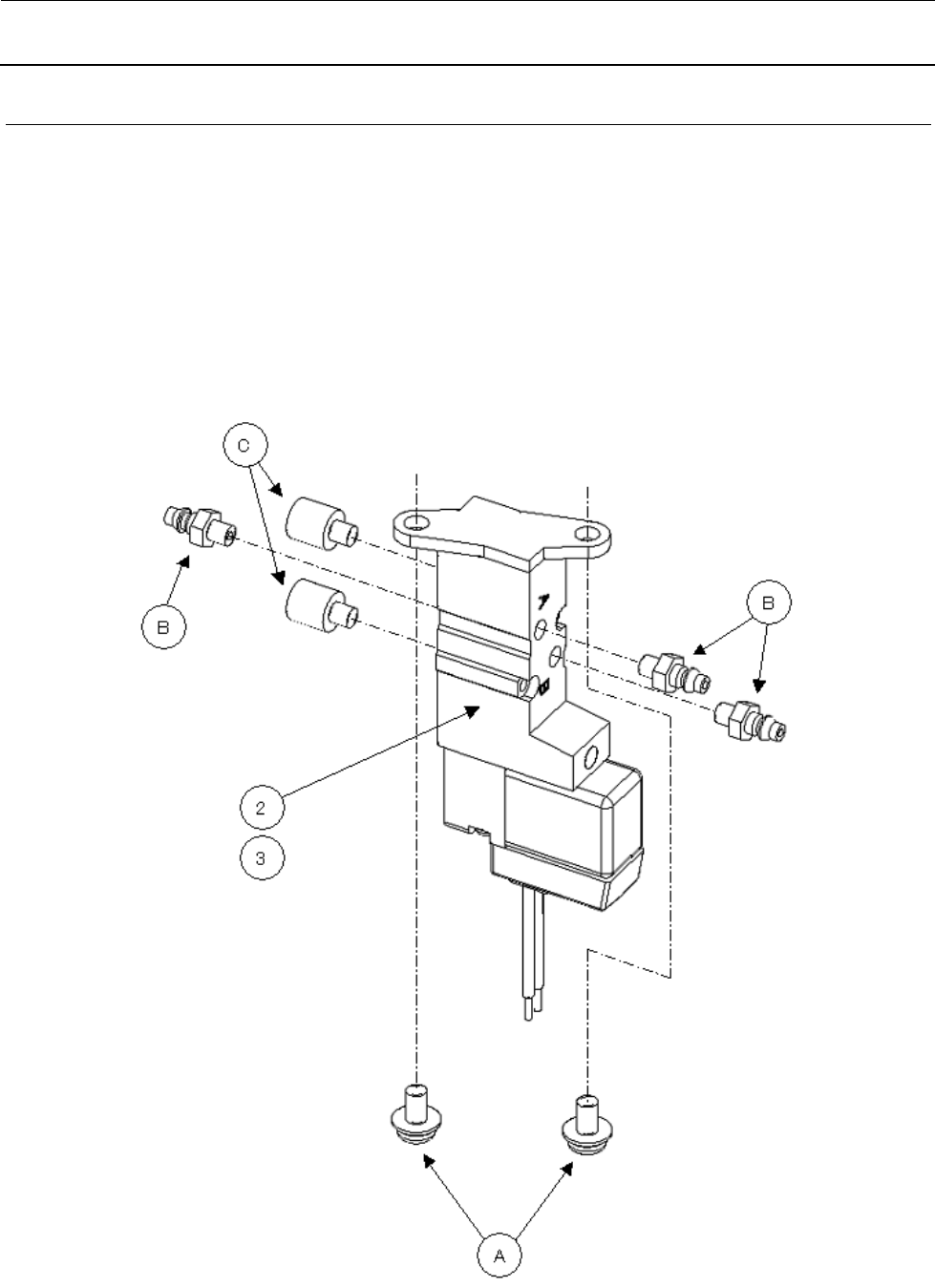

闸门电磁阀的更换
请选择调试模式的“3、4. Z JOG”，将 Z 轴移动到容易更换闸门电磁阀(②或③)的位置。
请拆下固定螺丝（A）、小型管接头（B）、消音器（C），更换电磁阀。
②闸门电磁阀（R 侧）（货号：40117207）
③闸门电磁阀（L 侧）（货号：40117220）
（※R侧）
（※L侧）
