维修调整要领书 8-3 8- 3. 气动系统配管图（选配：低速 2 模式）闸门部 Y 卡盘部

维修调整要领书

8-2

8-2.

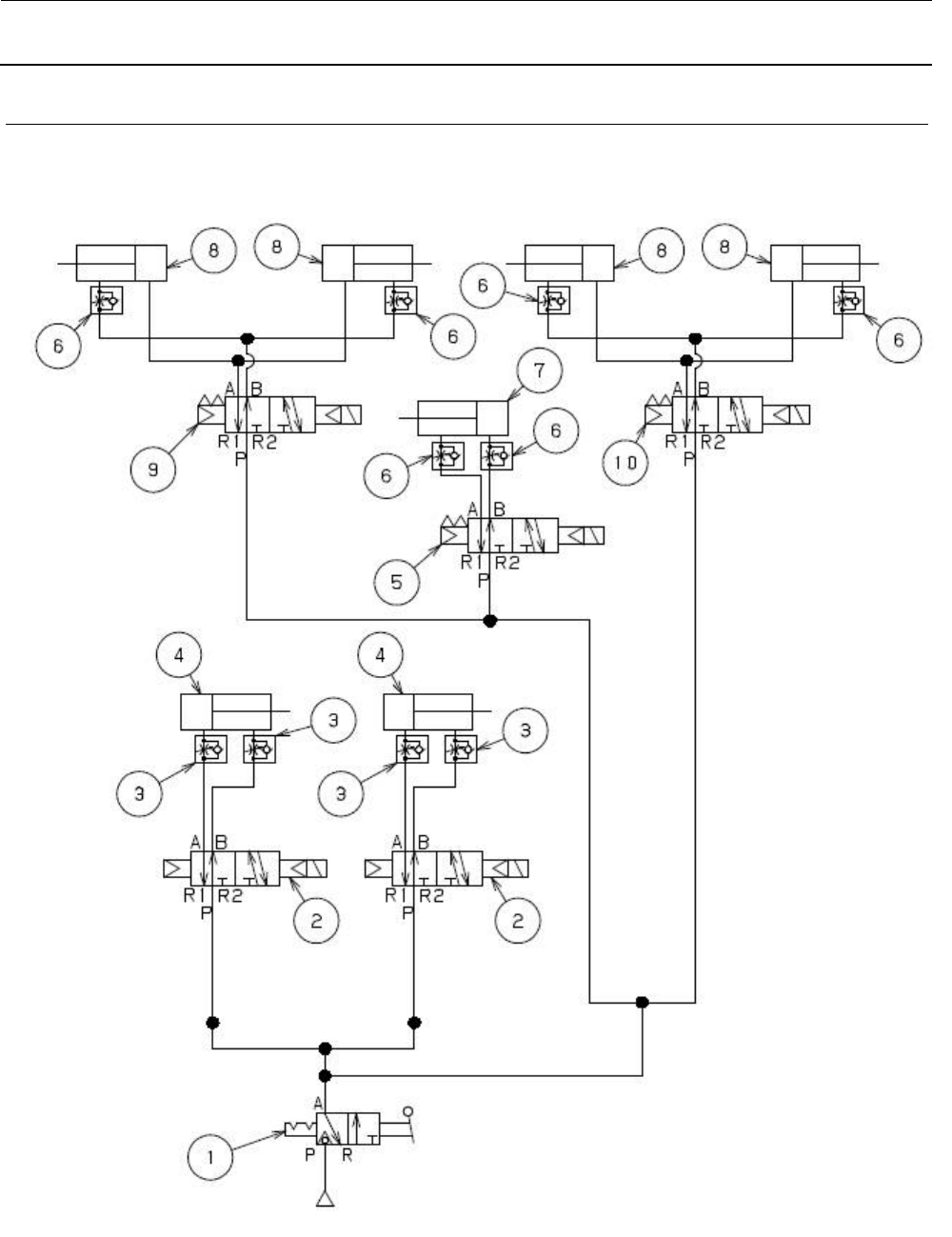

气动系统配管图（标准）

【Y装置L侧】【Y装置R侧】

【Z装置R侧】【Z装置L侧】

维修调整要领书

8-3

8-3.

气动系统配管图（选配：低速 2 模式）

闸门部

Y 卡盘部

维修调整要领书

9-1

9.

调试模式

为了在组装或更换零部件时单独用 TR7DN 检验动作，备有简单的自我诊断模式，可诊断托盘收进部的

动作、校验传感器等。

调试模式由下述菜单组成。当初始化未完成时，6 之后的菜单不会显示。

1. Initialize

2. Sensor Check

3. Z Jog Right

4. Z Jog Left

5. Shutter

6. Pull Out Tray

7. Y Holder

8. Z Unit

9. Y Unit Adjustment

10. Center Guide

9-1.

调试模式的启动和结束

按住 ONLINE 和按钮并同时接通电源，即可启动调试模式。

调试模式一启动，LCD 上出现“■”后显示 ROM 修订版，再显示菜单选择。

＜图 9-1-1 调试模式的初始显示＞

＜图 9-1-2 显示 ROM 修订版＞

＜图 9-1-3 调试模式菜单选择的初始显示＞

调试模式的结束，是通过电源 OFF 来进行。

         

         

R01：修订版 V01：版本

L01：级别

STD：标准规格 10：表示TR7DN

ROM Revision

R20-V01-L01 STD 10

TEST MODE

1. Initialize
