维修调整要领书
2-1
2.
电气部分的零部件更换及调整

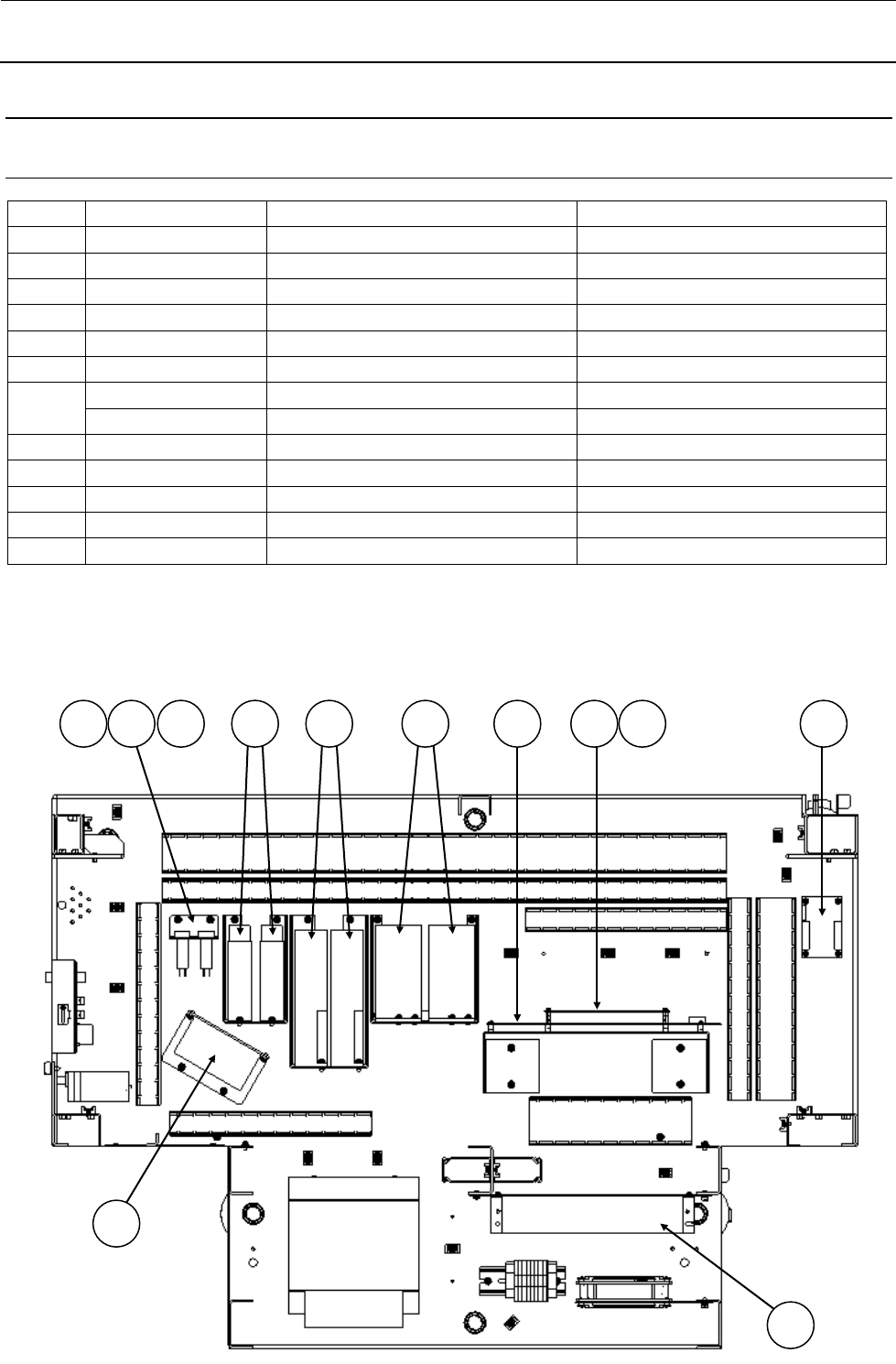

2-1.
电气部分布置图
No.
货号
品名
备注
1 HA00524000C 电路保护器 额定：10A
2 HA00524000A 电路保护器 额定：5A
3 HA005240000 电路保护器 额定：3A
4 40045704 再生电阻
5 40040687 伺服驱动器 已经输入的参数
6 40045711 步进电动机驱动器
7 40117296 ※ MAIN PCB ASM(TR7DN) 备用零件货号：40169063
40169063 ※ MAIN PCB ASM 7D
8 40041117 SCN PCB ASM
9 40121858 RECONSTRUCTION IS SCN PCB ASM RFID 选配件
10 40045714 噪声过滤器
11 HX005500000 电源
12 40042575 SLOW MODE CTRL PCB ASM 低速 2 模式：选配
※您对设备的版本安装差的基板。
电气部分上面图
2
1
3
4
5
6
7
8
10
11
12
9

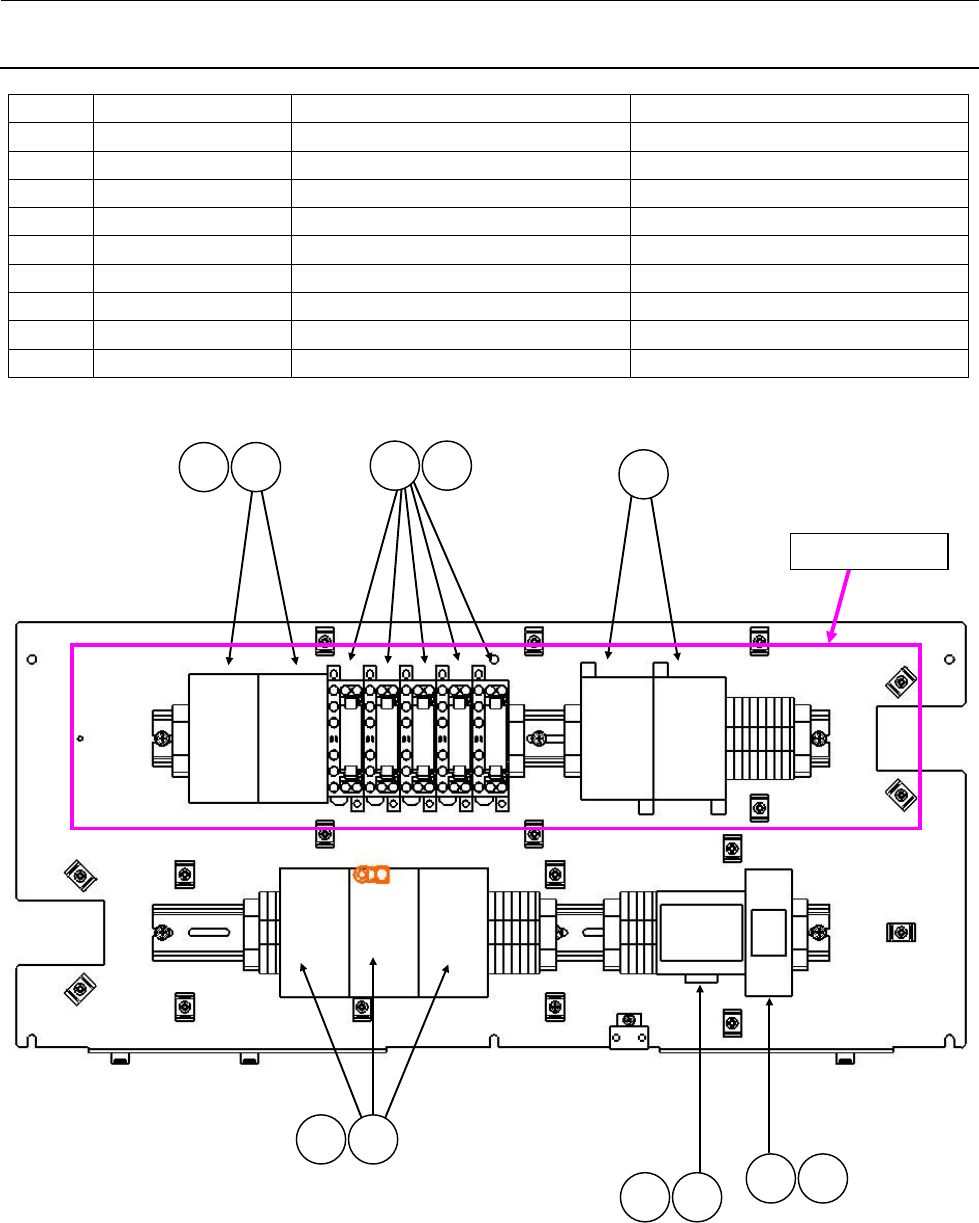

维修调整要领书
2-2
No.
货号
品名
备注
13 HB001420000 继电器
14 HB001420010 继电器插口
15 HB001400000 继电器
16 HB001400010 继电器插口
17 HA005300000 接触器
18 HA005300010 浪涌吸收装置
19 HB001390000 继电器 仅适用于 EN 机
20 HB001390010 继电器插口 仅适用于 EN 机
21 HB001430000 安全继电器装置 仅适用于 EN 机
21
19
20
17
18
17
18
13
14
15
16
仅适用于EN机
维修调整要领书
2-3
2-2.
电路保护器的更换
请拆下 REAR COVER。

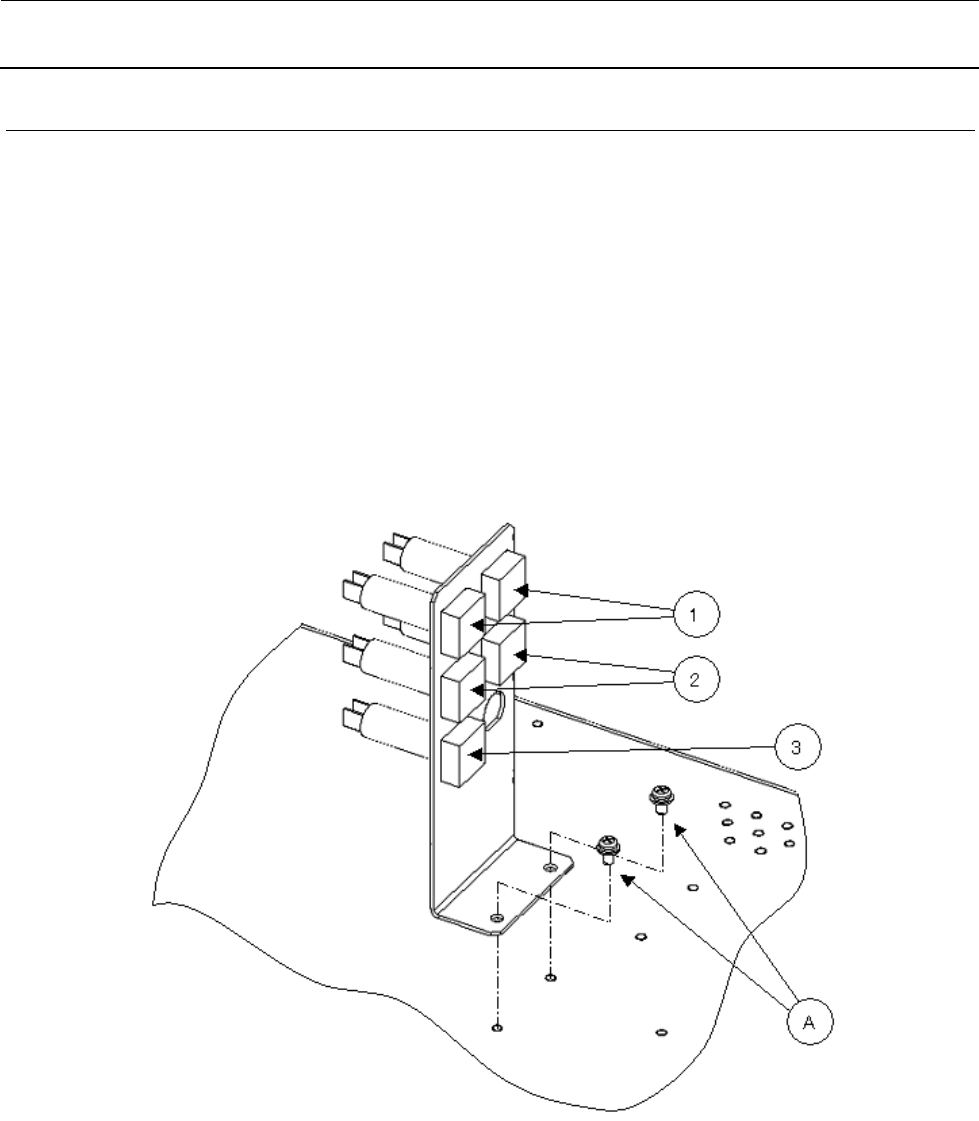

拆下固定螺丝（A）后，即可连同托架一起卸下电路保护器（①～③），请用相同额定值的保护器进
行更换。
①电路保护器（额定：10A）（货号：HA00524000C）
②电路保护器（额定：5A）（货号：HA00524000A）
③电路保护器（额定：3A）（货号：HA005240000）
