NOTE( 注記 ) #01....FOR EN(OPTIONAL PARTS) ＥＮ 用（オプション部品）
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-28871 IO CONTROL PCB ASM
ＩＯ コントロール基板組
1
2 401-82247 IO-F BKR SERIAL CABLE ASM
ＩＯ − Ｆ ＢＫＲ シリアルケーブル組
1
3 401-29320 IO-SF SERIAL CABLE ASM
ＩＯ − ＳＦ シリアルケーブル組
1
4 401-83536 POWER SUPPLY UNIT B ASM
電源ユニット Ｂ 組
1
5
#01
401-87824 POWER SUPPLY UNIT B ASM_EN
電源ユニット Ｂ 組＿ ＥＮ
1
6 401-83413 POSITION BOARD
ポジションボード
1
7 401-82224 SF-XY AMP RELAY CABLE ASM
ＳＦ − ＸＹ アンプ中継ケーブル組
1
8 401-29652 X AXIS DRIVER
Ｘ 軸ドライバ
1
9 401-33006 SF RELAY-FX AMP CABLE ASM
ＳＦ ＲＥＬＡＹ − ＦＸ アンプケーブル組
1
10 401-29654 Y AXIS DRIVER
Ｙ 軸ドライバ
1
11 401-82823 SF RELAY-FYL AMP CABLE ASM
ＳＦ ＲＥＬＡＹ − ＦＹＬ アンプケーブル組
1
12 401-82197 BANK CABLE (31_32-EB1 CN18) ASM
バンクケーブル （３１＿３２− ＥＢ １ ＣＮ １８）組
1
13 401-82225 IPX X ENC RELAY CABLE ASM
ＩＰＸ Ｘ ＥＮＣ 中継ケーブル組
1
14 401-90921 IP-X11 SET GEN ASM(RS-1)
ＩＰ − Ｘ １１ 汎用機 セット組図（ＲＳ −１）
1
15 401-32991 LIGHT CONTROL PCB ASM
ライトコントロール基板組
1
16 401-90013 CAMERA TRIG CABLE ASM
カメラトリガーケーブル組
1
17 401-28872 SAFETY PCB ASM
セーフティー基板組
1
18 401-86309 F BKR-SF CABLE ASM
Ｆ ＢＫＲ − ＳＦ ケーブル組
1
19 401-29020 SF-OPSW RELAY WIRE ASM
ＳＦ − ＯＰＳＷ リレーワイヤー組
1
20 401-29025 EMG SW CABLE ASM
ＥＭＧ スイッチケーブル組
1
21 401-29021 START SW CABLE ASM
スタートスイッチケーブル組
1
22 401-29022 STOP SW CABLE ASM
ストップスイッチケーブル組
1
23 HA-0055200-40 SWITCH
スイッチ
1
24 HA-0055200-30 SWITCH
スイッチ
1
25 HA-0055200-1B SWITCH
スイッチ
1
26 HA-0055200-40 SWITCH
スイッチ
1
27 HA-0055200-30 SWITCH
スイッチ
1
28 HA-0055200-10 SWITCH
スイッチ
1
29 401-29023 CONSOLE SW CABLE ASM
コンソールスイッチケーブル組
1
30 HA-0055200-40 SWITCH
スイッチ
1
31 HA-0055200-30 SWITCH
スイッチ
1
32 HA-0055200-1C SWITCH
スイッチ
1
33 HA-0053400-70 SWITCH
スイッチ
1
34 401-29024 KEY SW CABLE ASM
キースイッチ ケーブル組
1
35 HA-0063800-10 SWITCH
スイッチ
1
36 HA-0055200-20 SWITCH
スイッチ
1
37 HA-0053500-3A SWITCH
スイッチ
1
38 401-82244 SF-YF TOP SENSOR RELAY CABLE ASM
ＳＦ − ＹＦ トップセンサ中継ケーブル組
1
39 401-65028 XY LMT SENSOR ASM
ＸＹ ＬＭＴ センサ組
1
40 401-29002 NEAR SENSOR CABLE ASM
ニアセンサケーブル組
1
41 400-02254 COVER OPEN SW CABLE ASM
カバーオープンスイッチケーブル組
1
42 401-46405 COVER LOCK SV ASM
カバーロック ＳＶ 組
1
43 401-29009 SIGNAL TOWER CABLE ASM
シグナルタワーケーブル組
1
44 401-29010 MINI SIGNAL TOWER CABLE ASM(OP)
ミニシグナルタワーケーブル組
1
45 401-82249 SF-FXY BEAR CABLE ASM
ＳＦ − ＦＸＹ ベアケーブル組
1
46 401-82273 Y BEAR CABLE
Ｙ ベアケーブル
1
47 401-86335 FEEDER AIR BLOW CABLE ASM
フィーダエアブローケーブル組
1
48 401-29001 X LMT RELAY CABLE ASM
Ｘ ＬＭＴ リレーケーブル組
1
49 401-83349 NZL-UP SV CABLE ASM
ＮＺＬ − ＵＰ ＳＶ ケーブル組
1
50 401-83535 POWER SUPPLY UNIT A ASM
電源ユニット Ａ 組
1
51
#01
401-87823 POWER SUPPLY UNIT A ASM_EN
電源ユニット Ａ 組＿ ＥＮ
1
52 401-82223 CN1202 SHORT WIRE ASM
ＣＮ １２０２ ショートワイヤー組
1
53 HB-0018100-00 RELAY
リレー
1
54 HB-0004800-10 RELAY
リレ− ソケット
1
55 HB-0002100-10 RELAY HOLOER PYC-A1
リレ−保持金具
1
56 401-86333 CUTTER SAFETY CABLE ASM
カッター安全ケーブル組
1
57 401-28876 E BANK RELAY PCB ASM
Ｅ バンクリレー基板組
1
58 401-29247 F EBKR FG CABLE ASM
Ｆ ＥＢＫＲ ＦＧ ケーブル組
1
59 401-82227 EBKR-OUT LOADER SERIAL CABLE ASM
ＥＢＫＲ − ＯＵＴ ローダシリアルケーブル組
1
60 401-29073 F BKR-EU TOP PWR CABLE ASM
Ｆ ＢＫＲ − ＥＵ トップパワーケーブル組
1
61 401-82226 CN B4/B5-CN1341/1441 CABLE ASM
ＣＮ Ｂ ４／ Ｂ ５− ＣＮ １３４１／１４４１ケーブル組
1
62 401-84380 CN1307/1407 - CN1344/1444 CABLE ASM
ＣＮ １３０７／１４０７ − ＣＮ １３４４／１４４４ケーブル組
1
63 401-84106 CN1343/1344 - RL4_5/9 CABLE ASM
ＣＮ １３４３／１３４４ − ＲＬ ４＿５／９ケーブル組
1
64 HB-0018100-00 RELAY
リレー
1
65 HB-0004800-10 RELAY
リレ− ソケット
1
66 HB-0002100-10 RELAY HOLOER PYC-A1
リレ−保持金具
1
67 401-85779 BKR-FD FLOAT E CABLE ASM
ＢＫＲ − ＦＤ フロート Ｅ ケーブル組
1
68 401-81501 SEPARATE SENSOR RECEIVER ASM
セパレートセンサ＿受光組
1
69 401-81502 SEPARATE SENSOR EMISSION ASM
セパレートセンサ＿投光組
1
70 401-82265 BKR-FD FLOATLEFT E CABLE ASM
ＢＫＲ − ＦＤ フロートレフト Ｅ ケーブル組
1
71 401-82818 BKR-BANK AIR SW RELAY CABLE ASM
ＢＫＲ − ＢＡＮＫ エアスイッチ中継ケーブル組
1
72 401-82260 F BKR-AIR(P) RELAY CABLE ASM
Ｆ ＢＫＲ − ＡＩＲ（Ｐ） 中継ケーブル組
1
73 401-29071 AIR(P) SENSOR CABLE ASM
エア（Ｐ） センサケーブル組
1
74 401-82228 E BANK SERIAL CABLE ASM
Ｅ バンクシリアルケーブル組
1
75 401-69473 BANK ID PCB (RF) ASM
バンク ＩＤ 基板（ＲＦ）組
1
76 401-82213 BANK CABLE (IFS-NX) ASM
バンクケーブル （ＩＦＳ − ＮＸ）組
1
77 401-82211 BANK CABLE (EXT-POW) ASM
バンクケーブル （ＥＸＴ − ＰＯＷ）組
1
78 400-84835 CUT OPEN SENS ASM
カッターオープンセンサ組
1
79 400-84839 CUT CLOSE SENS ASM
カッタークローズセンサ組
1
80 400-84836 CUT SV CABLE ASM
カッター ＳＶ ケーブル組
1
81 401-82212 E BANK PCB-E CUTTER IF CABLE ASM
Ｅ バンク ＰＣＢ − Ｅ カッター ＩＦ ケーブル組
1
82 401-83784 ELEC BANK R-SIDE PCB ASM
ＥＬＥＣ バンク Ｒ − ＳＩＤＥ 基板組
1
83 401-82198 BANK CABLE (33_34-EB2 CN3) ASM
バンクケーブル （３３＿３４− ＥＢ ２ ＣＮ ３）組
1
84 401-82199 BANK CABLE (35_36-EB2 CN4) ASM
バンクケーブル （３５＿３６− ＥＢ ２ ＣＮ ４）組
1
85 401-82200 BANK CABLE (37_38-EB2 CN5) ASM
バンクケーブル （３７＿３８− ＥＢ ２ ＣＮ ５）組
1
86 401-82201 BANK CABLE (39_40-EB2 CN6) ASM
バンクケーブル （３９＿４０− ＥＢ ２ ＣＮ ６）組
1
87 401-82202 BANK CABLE (41_42-EB2 CN7) ASM
バンクケーブル （４１＿４２− ＥＢ ２ ＣＮ ７）組
1
88 401-82203 BANK CABLE (43_44-EB2 CN8) ASM
バンクケーブル （４３＿４４− ＥＢ ２ ＣＮ ８）組
1
89 401-82204 BANK CABLE (45_46-EB2 CN9) ASM
バンクケーブル （４５＿４６− ＥＢ ２ ＣＮ ９）組
1
90 401-82205 BANK CABLE (47_48-EB2 CN10) ASM
バンクケーブル （４７＿４８− ＥＢ ２ ＣＮ １０）組
1
91 401-82206 BANK CABLE (49_50-EB2 CN11) ASM
バンクケーブル （４９＿５０− ＥＢ ２ ＣＮ １１）組
1
92 401-82207 BANK CABLE (51_52-EB2 CN12) ASM
バンクケーブル （５１＿５２− ＥＢ ２ ＣＮ １２）組
1
93 401-82208 BANK CABLE (53_54-EB2 CN13) ASM
バンクケーブル （５３＿５４− ＥＢ ２ ＣＮ １３）組
1
94 401-82209 BANK CABLE (55_56-EB2 CN14) ASM
バンクケーブル （５５＿５６− ＥＢ ２ ＣＮ １４）組
1
95 401-82210 CAN JAMPER CABLE ASM
ＣＡＮ ジャンパーケーブル組
1
96 401-83783 ELEC BANK L-SIDE PCB ASM
ＥＬＥＣ バンク Ｌ − ＳＩＤＥ 基板組
1
97 401-82182 BANK CABLE (1_2-EB1 CN3) ASM
バンクケーブル （１＿２− ＥＢ １ ＣＮ ３）組
1
98 401-82183 BANK CABLE (3_4-EB1 CN4) ASM
バンクケーブル （３＿４− ＥＢ １ ＣＮ ４）組
1
99 401-82184 BANK CABLE (5_6-EB1 CN5) ASM
バンクケーブル （５＿６− ＥＢ １ ＣＮ ５）組
1
100 401-82185 BANK CABLE (7_8-EB1 CN6) ASM
バンクケーブル （７＿８− ＥＢ １ ＣＮ ６）組
1
101 401-82186 BANK CABLE (9_10-EB1 CN7) ASM
バンクケーブル （９＿１０− ＥＢ １ ＣＮ ７）組
1
102 401-82187 BANK CABLE (11_12-EB1 CN8) ASM
バンクケーブル （１１＿１２− ＥＢ １ ＣＮ ８）組
1
103 401-82188 BANK CABLE (13_14-EB1 CN9) ASM
バンクケーブル （１３＿１４− ＥＢ １ ＣＮ ９）組
1
104 401-82189 BANK CABLE (15_16-EB1 CN10) ASM
バンクケーブル （１５＿１６− ＥＢ １ ＣＮ １０）組
1
105 401-82190 BANK CABLE (17_18-EB1 CN11) ASM
バンクケーブル （１７＿１８− ＥＢ １ ＣＮ １１）組
1
106 401-82191 BANK CABLE (19_20-EB1 CN12) ASM
バンクケーブル （１９＿２０− ＥＢ １ ＣＮ １２）組
1
107 401-82192 BANK CABLE (21_22-EB1 CN13) ASM
バンクケーブル （２１＿２２− ＥＢ １ ＣＮ １３）組
1
108 401-82193 BANK CABLE (23_24-EB1 CN14) ASM
バンクケーブル （２３＿２４− ＥＢ １ ＣＮ １４）組
1
109 401-82194 BANK CABLE (25_26-EB1 CN15) ASM
バンクケーブル （２５＿２６− ＥＢ １ ＣＮ １５）組
1
110 401-82195 BANK CABLE (27_28-EB1 CN16) ASM
バンクケーブル （２７＿２８− ＥＢ １ ＣＮ １６）組
1
111 401-82196 BANK CABLE (29_30-EB1 CN17) ASM
バンクケーブル （２９＿３０− ＥＢ １ ＣＮ １７）組
1
112 HE-0005700-00 INDICATOR LAMP
ランプ
1
113 401-69048 MPC-CAN
ＭＰＣ − ＣＡＮ
1
114 401-87771 MPC CABLE ASM(RS-1)
ＭＰＣ ケーブル組（ＲＳ −１）
1
115 401-29011 EU TOP-SF PWR CABLE ASM
ＥＵ ＴＯＰ − ＳＦ 電源ケーブル組
1
116
#01
401-88157 EU BOTTOM-SF EN CABLE ASM
ＥＵ ＢＯＴＴＯＭ − ＳＦ ＥＮ ケーブル組
1
117 401-90012 IPX X-ENC RELAY CABLE ASM
ＩＰＸ Ｘ − ＥＮＣ 中継ケーブル組
1
118 401-29070 BANK UP SENSOR CABLE ASM
バンクアップセンサケーブル組
1
119 401-29069 BKR-BANK AIR SW CABLE ASM
ＢＫＲ − ＢＡＮＫ エアスイッチケーブル組
1
120 PV-0151250-00 MANUAL VALVE
マニュアル バルブ
1
- 105 -

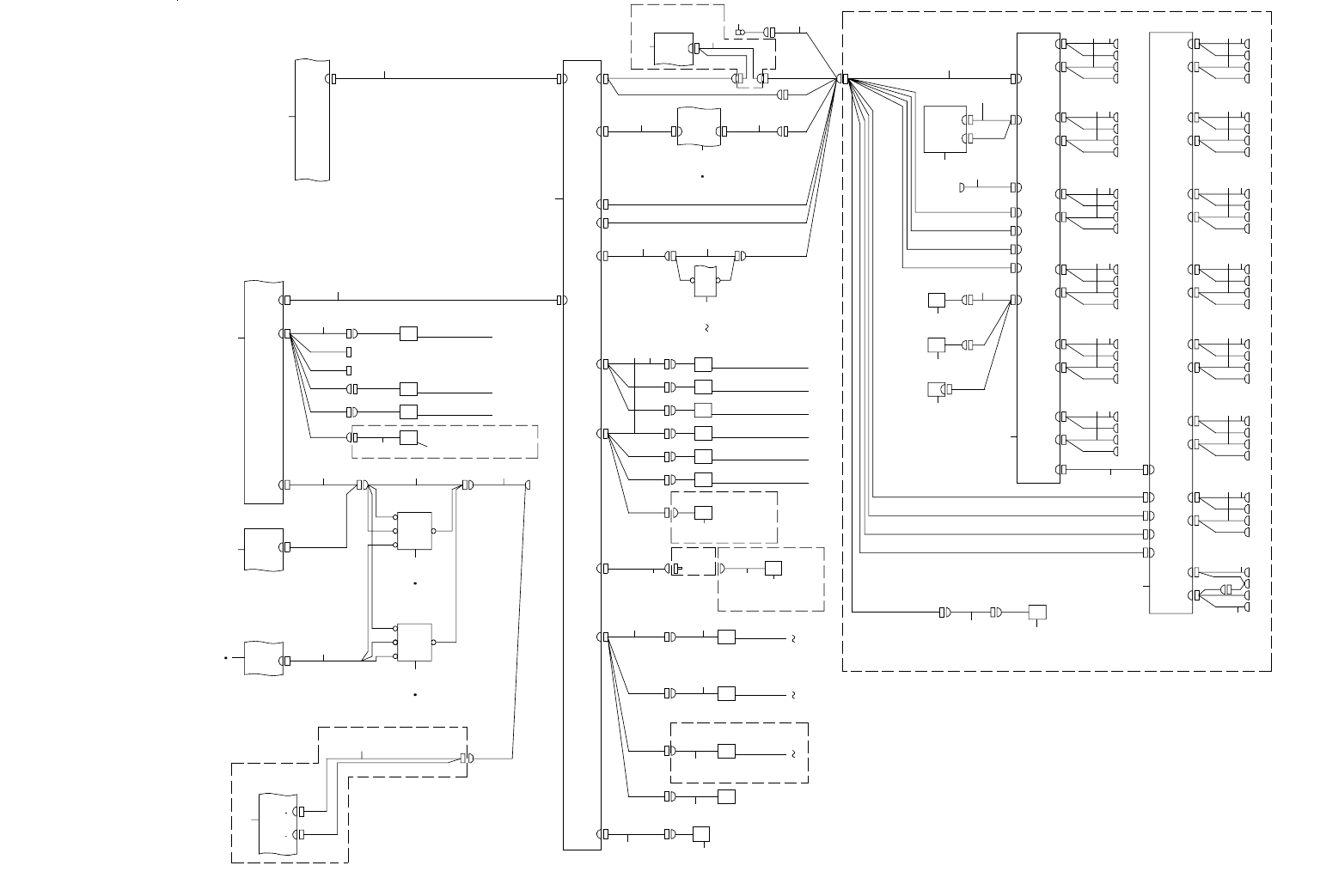

53. SYSTEM DIAGRAM (3)
