- 13 - 7. COVER COMPONENTS (1) カバー関係（１） 35 57 48 49 54 54 51 55 59 56 53 60 50 58 52 1 5 5 4 3 2 10 7 8 9 10 11 15 19 19 20 21 22 27 28 30 29 32 31 25 26 37 37 38 39 40 41 42 43 44 45 46 46 A A 17 16 47 6 24 23 13 12 13 …
- 12 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
16
2 401-83016 BANK_RELAY_BR_F
バンクリレーブラケット＿ Ｆ
1
3 401-83017 BANK_RELAY_COVER_F
バンクリレーカバー＿ Ｆ
1
4 401-83020 SAFETY_PWB_BR
セーフティ基板＿ブラケット
1
5 401-28872 SAFETY PCB ASM
セーフティー基板組
1
6 401-28876 E BANK RELAY PCB ASM
Ｅ バンクリレー基板組
2
7 400-46040 HEAD STUD 10
ヘッドスタッド１０
6
8 HX-0033900-0N SPACER
スペーサ
1
9 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ ６ Ｌ ＝１２
6
10 401-83074 DRIVER_COVER
ドライバカバー
2
11 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
6
12 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
9
13 HX-0029400-00 FIXED BASE
固定ベース
13
14 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ ＝６
13
15 401-83018 BANK_RELAY_BR_R
バンクリレーブラケット＿ Ｒ
1
16 401-83019 BANK_RELAY_COVER_R
バンクリレーカバー＿ Ｒ
1
17 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
3
18 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
6
19 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
2
20 HX-0029400-00 FIXED BASE
固定ベース
6
21 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ ＝６
6
22 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
4
23 401-86919 SEPARATE SENSOR ASM
セパレートセンサ組
6
24 401-84970 FDS_BR
ＦＤＳ ＿ブラケット
12
25 SM-4020501-SC SCREW M2 L=5
なべ小ねじ Ｍ ２ Ｌ ＝５
24
26 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
24
27 401-83196 SENSOR_BR_L
センサブラケット＿ Ｌ
2
28 401-83197 SENSOR_BR_R
センサブラケット＿ Ｒ
2
29 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ ５ Ｌ ＝１２
4
30 SM-1040852-TP DISH SCREW
皿ねじ Ｍ ４ Ｌ ＝８
4
31 401-53419 CHANGER_COLLAR
チェンジャーカラー
12
32 401-83497 BANK_RELAY_COVER_FL
バンクリレーカバー＿ ＦＬ
1
33 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ ３ Ｌ ＝８
2
34 401-83071 BU_DRIVER_BASE_S
ＢＵ ドライバベース Ｓ
1
35 401-29636 BU AXIS SERVO AMP
ＢＵ 軸サーボドライバ
1
36 400-01512 COVER STUD YF
カバースタッド ＹＦ
2
37 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ ６ Ｌ ＝１２
2
38 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
2
39 401-83072 CONVEYOR_PWB_BASE
搬送基板ベース
2
40 401-28875 CONVEYOR PCB ASM
搬送基板組
2
41 401-54209 2PHASE DRIVER PCB ASM
２相ドライバ基板組
4
42 HM-0013200-00 STEPPING MOTOR
モータドライバ
1
43 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
4
44 HX-0035400-0F SPACER
スペーサ
10
45 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
10
46 HX-0029400-00 FIXED BASE
固定ベース
20
47 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ ＝６
20
48 401-83075 PWB_COVER_SIDE
基板カバーサイド
2
49 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
10
50 401-83076 PWB_COVER_TOP
基板カバートップ
2
51 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
8
52 401-83073 DRIVER_BRACKET
ドライバブラケット
2
53 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
4
- 13 -

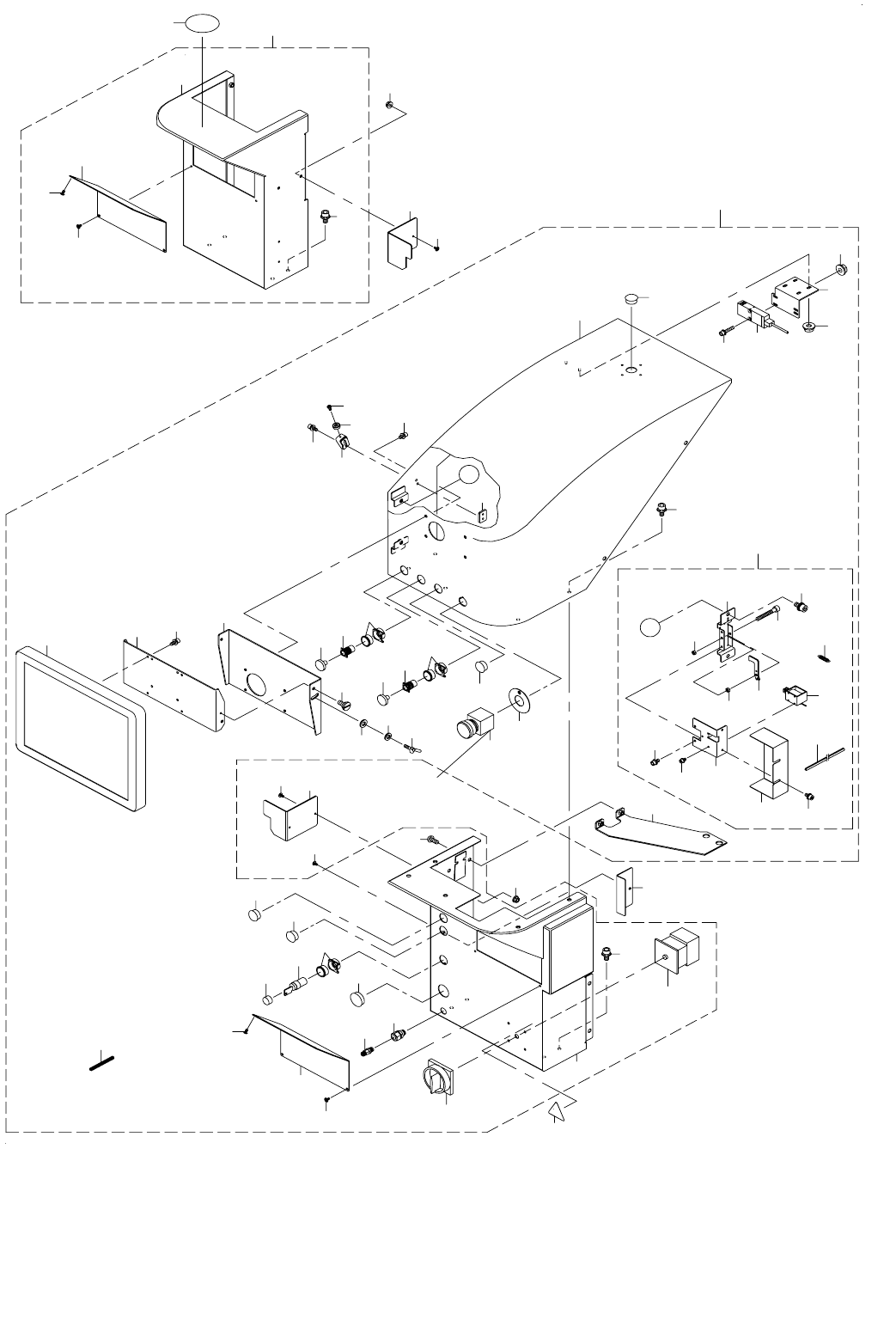

7. COVER COMPONENTS (1)
カバー関係（１）
35
57
48
49
54
54
51
55
59
56
53
60
50
58
52
1
5
5
4
3
2
10
7
8
9
10
11
15
19
19
20
21
22
27
28
30
29
32
31
25
26
37
37
38
39
40
41
42
43
44
45
46
46
A
A
17
16
47
6
24
23
13
12
13
12
14
23
18
23
23
61
36
65
64
63
66
62
64
65
67
68
33
34
69
- 14 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-83521 COVER_FUL_ASM
カバー ＦＵＬ 組
1
2 401-83435 COVER_FUL
カバー ＦＵＬ
(1)
3 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ ６ Ｌ ＝１２
(4)
4 401-83443 MOTOR_COVER
モータカバー
(1)
5 400-81751 B_COVER_SCREW
Ｂ カバースクリュウ
(4)
6 401-83519 COVER_FUR_ASM
カバー ＦＵＲ 組
1
7 401-83464 COVER_FUR
カバー ＦＵＲ
(1)
8 401-83465 COVER_FUR_U
カバー ＦＵＲ ＿ Ｕ
(1)
9 401-83472 COVER_STAY_FUR
カバーステー ＦＵＲ
(1)
10 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ ６ Ｌ ＝１２
(9)
11 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ ６ Ｌ ＝１２
(2)
12 HA-0055200-40 SWITCH
スイッチ
(2)
13 HA-0055200-30 SWITCH
スイッチ
(2)
14 HA-0055200-10 SWITCH
スイッチ
(1)
15 HA-0055200-1B SWITCH
スイッチ
(1)
16 HA-0063800-10 SWITCH
スイッチ
(1)
17 HA-0055200-20 SWITCH
スイッチ
(1)
18 HA-0053500-3A SWITCH
スイッチ
(1)
19 401-88712 SWITCH
スイッチ
(1)
20 401-58158 15INCH LCD MONITOR
１５インチ ＬＣＤ モニタ
(1)
21 401-29025 EMG SW CABLE ASM
ＥＭＧ スイッチケーブル組
(1)
22 401-26708 EMERGENCY_SEAL
エマージェンシシール
(1)
23 HX-0032600-0A GROMMET
ドームプラグ
(4)
24 HX-0032600-0M GROMMET
ドーム プラグ
(1)
25 PJ-3010651-06 FEMALE UNION
メス ユニオン
(1)
26 E2904-700-000 SOCKET
ソケット
(1)
27 401-83444 LCD_BRACKET
ＬＣＤ ブラケット
(1)
28 400-47170 LCD_BRACKET_F
ＬＣＤ ブラケット Ｆ
(1)
29 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１０
(4)
30 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
(4)
31 SD-0640246-SP SHOULDER SCREW D=6.35 H=2.4
段ねじ Ｄ ＝６．３５ Ｈ ＝２．４
(2)
32 WP-0641601-SC WASHER M6
平座金みがき丸 Ｍ ６
(1)
33 WS-0610002-KN SPRING WASHER M6
ばね座金 Ｍ ６
(1)
34 161-87007 WING BOLT
蝶ボルト
(1)
35 E5348-033-100 GROMMET
ブッシュ
(0.156)
36 401-83443 MOTOR_COVER
モータカバー
(1)
37 400-81751 B_COVER_SCREW
Ｂ カバースクリュウ
(4)
38 400-01464 STOPPER SUPPORT
ストッパサポート
(1)
39 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１０
(2)
40 400-49671 COVER CUSHION
カバークッション
(1)
41 SM-4030601-SC SCREW M3X0.5 L=6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(1)
42 401-47221 STOPPER_NUT_PLATE
ストッパナットプレート
(1)
43 401-83448 SAFETY SWITCH BR
セーフティスイッチブラケット
(1)
44 400-02254 COVER OPEN SW CABLE ASM
カバーオープンスイッチケーブル組
(1)
45 SL-6042042-TN SCREW M4 L=20
座金付き六角穴ボルト Ｍ ４ Ｌ ＝２０
(2)
46 NM-3040520-SF FLANGE NUT M4
フランジ付き ナット Ｍ ４
(4)
47 401-47273 SC_LOCK_ASM
ＳＣ ＿ロック＿組
(1)
48 401-11821 SCL_BASE
ＳＣＬ ＿ベース
(1)
49 401-47117 SCL_SOLENOID_BASE
ＳＣＬ ＿ソレノイドベース
(1)
50 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
(2)
51 401-47118 SCL_HOOK
ＳＣＬ ＿フック
(1)
52 HX-0036700-0A GROMMET
エッジングブッシュ
(0.015)
53 SM-6053502-TN SCREW M5 L=35
六角穴ボルト Ｍ ５ Ｌ ＝３５
(1)
54 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ ５ Ｘ ０．８ １種
(2)
55 401-47119 DOOR_LOCK_SP
ドアロック ＳＰ
(1)
56 401-46405 COVER LOCK SV ASM
カバーロック ＳＶ 組
(1)
57 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(4)
58 401-11824 SCL_COVER
ＳＣＬ ＿カバー
(1)
59 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
(2)
60 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ ６ Ｌ ＝１２
(2)
61 CM-3001000-04 DANGER LABEL (50)
危険電圧警告シール（５０）
1
62 401-86066 BANK_COVER_FL
バンクカバー ＦＬ
1
63 401-86067 BANK_COVER_FR
バンクカバー ＦＲ
1
64 400-81751 B_COVER_SCREW
Ｂ カバースクリュウ
4
65 NM-3040520-SF FLANGE NUT M4
フランジ付き ナット Ｍ ４
4
66 E5721-729-000 LABEL
荷重禁止シール
1
67
#01
401-87827 KEY_STOPPER_BR_EN
キーストッパブラケット＿ ＥＮ
1
68
#01
400-81751 B_COVER_SCREW
Ｂ カバースクリュウ
1
69
#01
HA-0062600-10 SWITCH
スイッチ
1
