- 17 - 9. CO VER COM PONENTS (3) カバー関 係（３） 20 25 27 18 3 3 11 22 14 8 21 7 5 4 2 9 9 9 9 10 10 10 10 10 10 10 12 13 9 15 17 16 15 16 17 19 28 26 52 48 50 49 47 37 39 42 42 36 42 41 41 42 41 31 35 63 63 40 46 53 43 44 45 …
- 16 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-83520 COVER_RUR_ASM
カバー ＲＵＲ 組
1
2 401-83438 COVER_RUR
カバー ＲＵＲ
(1)
3 401-83467 COVER_RUR_U
カバー ＲＵＲ
(1)
4 401-47134 COVER_RUR_L_BR
カバー＿ ＲＵＲ ＿ Ｌ ＿ブラケット
(1)
5 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ ６ Ｌ ＝１２
(14)
6 HA-0055200-40 SWITCH
スイッチ
(2)
7 HA-0055200-30 SWITCH
スイッチ
(2)
8 HA-0055200-10 SWITCH
スイッチ
(1)
9 HA-0055200-1B SWITCH
スイッチ
(1)
10 401-29025 EMG SW CABLE ASM
ＥＭＧ スイッチケーブル組
(1)
11 401-26708 EMERGENCY_SEAL
エマージェンシシール
(1)
12 HX-0032600-0A GROMMET
ドームプラグ
(2)
13 NM-3040520-SF FLANGE NUT M4
フランジ付き ナット Ｍ ４
(4)
14 HX-0032600-00 BUSH
ブッシュ
(1)
15 400-97798 HOLE_PLUGS_HP1
ホールプラグ＿ ＨＰ １
(4)
16 401-36850 MOTOR_COVER_R
モータカバー Ｒ
(1)
17 400-81751 B_COVER_SCREW
Ｂ カバースクリュウ
(2)
18 400-01464 STOPPER SUPPORT
ストッパサポート
(1)
19 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１０
(2)
20 400-49671 COVER CUSHION
カバークッション
(1)
21 SM-4030601-SC SCREW M3X0.5 L=6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(1)
22 401-47221 STOPPER_NUT_PLATE
ストッパナットプレート
(1)
23 401-83448 SAFETY SWITCH BR
セーフティスイッチブラケット
(1)
24 400-02254 COVER OPEN SW CABLE ASM
カバーオープンスイッチケーブル組
(1)
25 SL-6042042-TN SCREW M4 L=20
座金付き六角穴ボルト Ｍ ４ Ｌ ＝２０
(2)
26 401-47273 SC_LOCK_ASM
ＳＣ ＿ロック＿組
(1)
27 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ ６ Ｌ ＝１２
(2)
28 401-11821 SCL_BASE
ＳＣＬ ＿ベース
(1)
29 401-47117 SCL_SOLENOID_BASE
ＳＣＬ ＿ソレノイドベース
(1)
30 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
(2)
31 401-47118 SCL_HOOK
ＳＣＬ ＿フック
(1)
32 HX-0036700-0A GROMMET
エッジングブッシュ
(0.015)
33 SM-6053502-TN SCREW M5 L=35
六角穴ボルト Ｍ ５ Ｌ ＝３５
(1)
34 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ ５ Ｘ ０．８ １種
(2)
35 401-47119 DOOR_LOCK_SP
ドアロック ＳＰ
(1)
36 401-46405 COVER LOCK SV ASM
カバーロック ＳＶ 組
(1)
37 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(4)
38 401-11824 SCL_COVER
ＳＣＬ ＿カバー
(1)
39 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
(2)
40 401-83522 COVER_RUL_ASM
カバー ＲＵＬ 組
1
41 E2904-700-000 SOCKET
ソケット
(1)
42 401-83466 COVER_RUL
カバー ＲＵＬ
(1)
43 401-47133 COVER_RUL_L_BR
カバー＿ ＲＵＬ ＿ Ｌ ＿ブラケット
(1)
44 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ ６ Ｌ ＝１２
(8)
45 401-36850 MOTOR_COVER_R
モータカバー Ｒ
(1)
46 400-81751 B_COVER_SCREW
Ｂ カバースクリュウ
(2)
47 HX-0032600-0M GROMMET
ドーム プラグ
(1)
48 PJ-3010651-06 FEMALE UNION
メス ユニオン
(1)
49 400-81751 B_COVER_SCREW
Ｂ カバースクリュウ
4
50 401-86068 BANK_COVER_RL
バンクカバー ＲＬ
1
51 401-86069 BANK_COVER_RR
バンクカバー ＲＲ
1
52
#01
HA-0062600-10 SWITCH
スイッチ
1
- 17 -

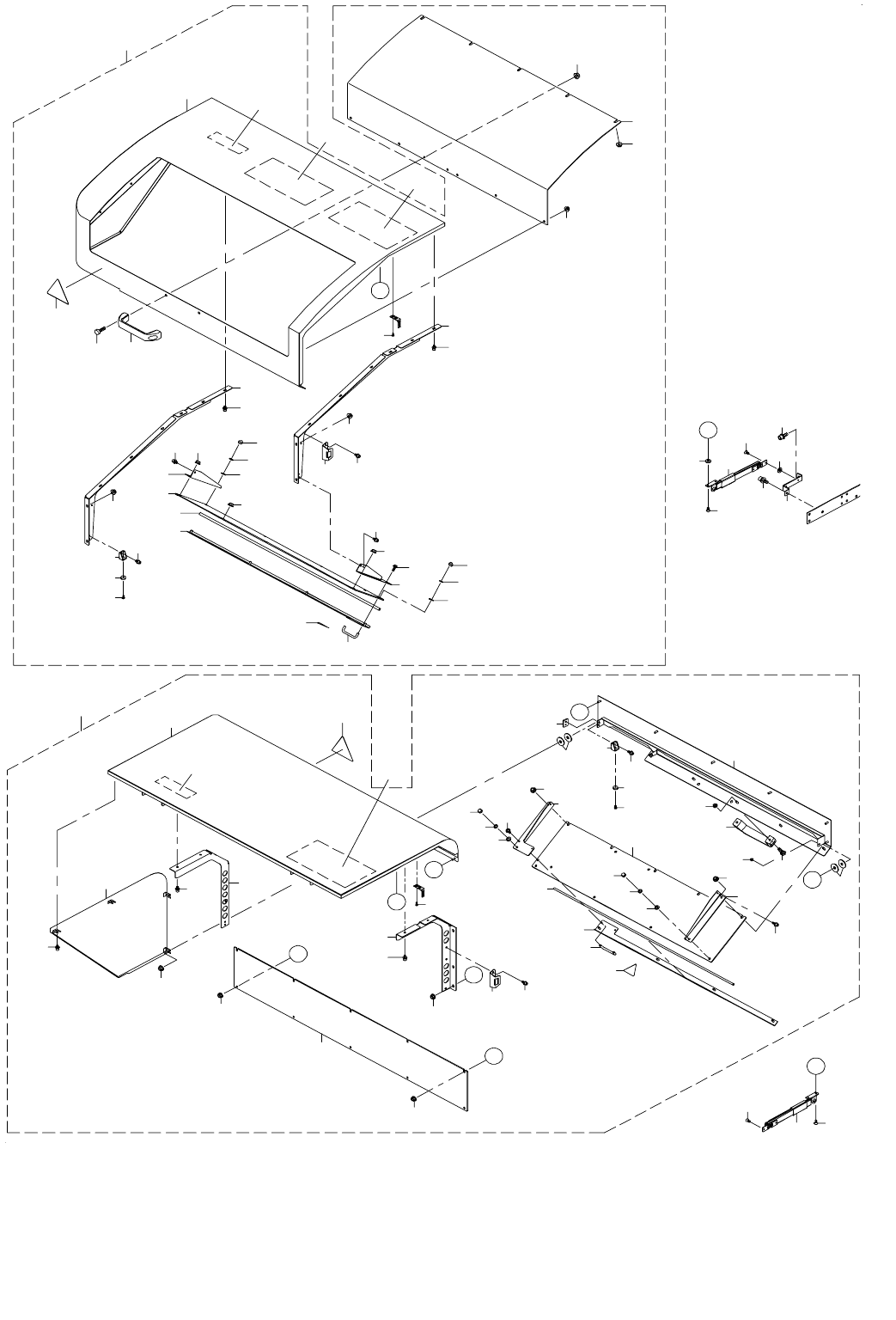

9. COVER COMPONENTS (3)
カバー関係（３）
20
25
27
18
3
3
11
22
14
8
21
7
5
4
2
9
9
9
9
10
10
10
10
10
10
10
12
13
9
15
17
16
15
16
17
19
28
26
52
48
50
49
47
37
39
42
42
36
42
41
41
42
41
31
35
63
63
40
46
53
43
44
45
42
A
A
51
41
B
B
C
C
56
58
57
59
60
42
30
62
54
48
50
49
6
32
33
34
38
24
64
65
29
64
64
29
64
D
D
E
E
23
67
66
1
55
67
57
61
65
68
69
69
- 18 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-83526 SAFETY_COVER_F_UNIT
安全カバー Ｆ ユニット
1
2 401-83458 SAFETY_COVER_FRAME_F
安全カバーフレーム Ｆ
(1)
3 401-83459 SAFETY_COVER_STAY_F
安全カバーステー Ｆ
(2)
4 401-83460 SCF_PLATE_FIXED_BR_FL
ＳＣＦ プレートフィクスブラケット＿ ＦＬ
(1)
5 401-83461 SCF_PLATE_FIXED_BR_FR
ＳＣＦ プレートフィクスブラケット＿ ＦＲ
(1)
6 401-83462 SCF_PLATE_FU
ＳＣＦ プレート ＦＵ
(1)
7 401-83463 SCF_PLATE_FB
ＳＣＦ プレート ＦＢ
(1)
8 401-34622 SCF_PLATE_FIXED_BR_B
ＳＣＦ プレート固定ブラケット Ｂ
(1)
9 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
(16)
10 NM-3050610-SF FLANGE NUT M5
フランジ付き ナット Ｍ ５
(19)
11 401-22998 HANDLE
ハンドル
(1)
12 SM-9062003-SC SCREW M6 L=20
六角ボルト Ｍ ６ Ｌ ＝２０
(2)
13 NM-3060810-SF FLANGE NUT M6
フランジ付き ナット Ｍ ６
(2)
14 401-13967 HANDLE_L
ハンドル＿ Ｌ
(1)
15 NM-7050032-SC HEXAGONAL CAP NUT 3 M5X0.8
六角 袋 ナット ３形 Ｍ ５ Ｘ ０．８
(4)
16 WP-0531001-SC WASHER M5
平座金みがき丸 Ｍ ５
(4)
17 WS-0510002-KN SPRING WASHER M5
ばね座金 Ｍ ５
(4)
18 401-34618 SD_LOCK_BRACKET
ＳＤ ロックブラケット
(1)
19 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
(2)
20 400-80490 KEY_SCREW
キーねじ
(2)
21 401-14319 EDGE_CUSHION_F_L
エッジ＿クッション＿ Ｆ ＿ Ｌ
(1)
22 CM-3002000-06 FINGER INJURY CAUTION LABEL (100)
指怪我注意シール （１００）
(1)
23 400-51621 CHIP BOX NOTICE LABEL G1
チップボックス注意ラベル Ｇ １
(1)
24 CM-3002000-04 FINGER INJURY CAUTION LABEL (50)
指怪我注意シール （５０）
(1)
25 400-01464 STOPPER SUPPORT
ストッパサポート
(1)
26 SL-4041291-SC SCREW M4 L=12
座金付きなべ小ねじ Ｍ ４ Ｌ ＝１２
(2)
27 400-49671 COVER CUSHION
カバークッション
(1)
28 SM-4030601-SC SCREW M3X0.5 L=6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(1)
29 400-77321 STAY
ステイ
2
30 401-83527 SAFETY_COVER_R_UNIT
安全カバー Ｒ ユニット
1
31 401-83449 SAFETY_COVER_FRAME_R
安全カバーフレーム Ｒ
(1)
32 401-83450 COVER_SIDE_R
カバーサイド Ｒ
(1)
33 401-83451 SAFETY_COVER_STAY_RL
安全カバーステー ＲＬ
(1)
34 401-83452 SAFETY_COVER_STAY_RR
安全カバーステー ＲＲ
(1)
35 401-83453 SCF_PLATE_FIXED_BR_R
ＳＣＦ プレートフィクスブラケット＿ Ｒ
(1)
36 401-83454 SCF_PLATE_FIXED_BR_RL
ＳＣＦ プレートフィクスブラケット＿ ＲＬ
(1)
37 401-83455 SCF_PLATE_FIXED_BR_RR
ＳＣＦ プレートフィクスブラケット＿ ＲＲ
(1)
38 401-83456 SCF_PLATE_RU
ＳＣＦ プレート ＲＵ
(1)
39 401-83457 SCF_PLATE_RB
ＳＣＦ プレート ＲＢ
(1)
40 401-34622 SCF_PLATE_FIXED_BR_B
ＳＣＦ プレート固定ブラケット Ｂ
(1)
41 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
(11)
42 NM-3050610-SF FLANGE NUT M5
フランジ付き ナット Ｍ ５
(17)
43 401-22998 HANDLE
ハンドル
(1)
44 SM-9062003-SC SCREW M6 L=20
六角ボルト Ｍ ６ Ｌ ＝２０
(2)
45 NM-3060810-SF FLANGE NUT M6
フランジ付き ナット Ｍ ６
(2)
46 401-13967 HANDLE_L
ハンドル＿ Ｌ
(1)
47 SL-4041291-SC SCREW M4 L=12
座金付きなべ小ねじ Ｍ ４ Ｌ ＝１２
(2)
48 NM-7050032-SC HEXAGONAL CAP NUT 3 M5X0.8
六角 袋 ナット ３形 Ｍ ５ Ｘ ０．８
(4)
49 WP-0531001-SC WASHER M5
平座金みがき丸 Ｍ ５
(4)
50 WS-0510002-KN SPRING WASHER M5
ばね座金 Ｍ ５
(4)
51 401-34618 SD_LOCK_BRACKET
ＳＤ ロックブラケット
(1)
52 400-80490 KEY_SCREW
キーねじ
(2)
53 401-14319 EDGE_CUSHION_F_L
エッジ＿クッション＿ Ｆ ＿ Ｌ
(1)
54 CM-3002000-06 FINGER INJURY CAUTION LABEL (100)
指怪我注意シール （１００）
(1)
55 400-51621 CHIP BOX NOTICE LABEL G1
チップボックス注意ラベル Ｇ １
(1)
56 400-01464 STOPPER SUPPORT
ストッパサポート
(1)
57 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１０
(3)
58 400-49671 COVER CUSHION
カバークッション
(1)
59 SM-4030601-SC SCREW M3X0.5 L=6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(1)
60 401-47221 STOPPER_NUT_PLATE
ストッパナットプレート
(1)
61 NM-3040520-SF FLANGE NUT M4
フランジ付き ナット Ｍ ４
(1)
62 CM-3002000-04 FINGER INJURY CAUTION LABEL (50)
指怪我注意シール （５０）
(1)
63 WP-0651646-SC WASHER
平座金
(4)
64 SM-1040801-SC SCREW M4X0.7 L=8
皿小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
8
65 WP-0482016-SC PLAIN WASHER 4.8X11.5X2
平座金 ４．８ Ｘ １１．５ Ｘ ２
4
66 401-83471 LOCATION_LABEL_RS-1
ロケーションラベル＿ ＲＳ −１
1
67 400-79329 CAUTION SEAL
注意シール
2
68 401-86243 STAY_BRACKET
ステーブラケット
1
69 SL-6061692-TN BOLT
座金付き六角穴ボルト
2
