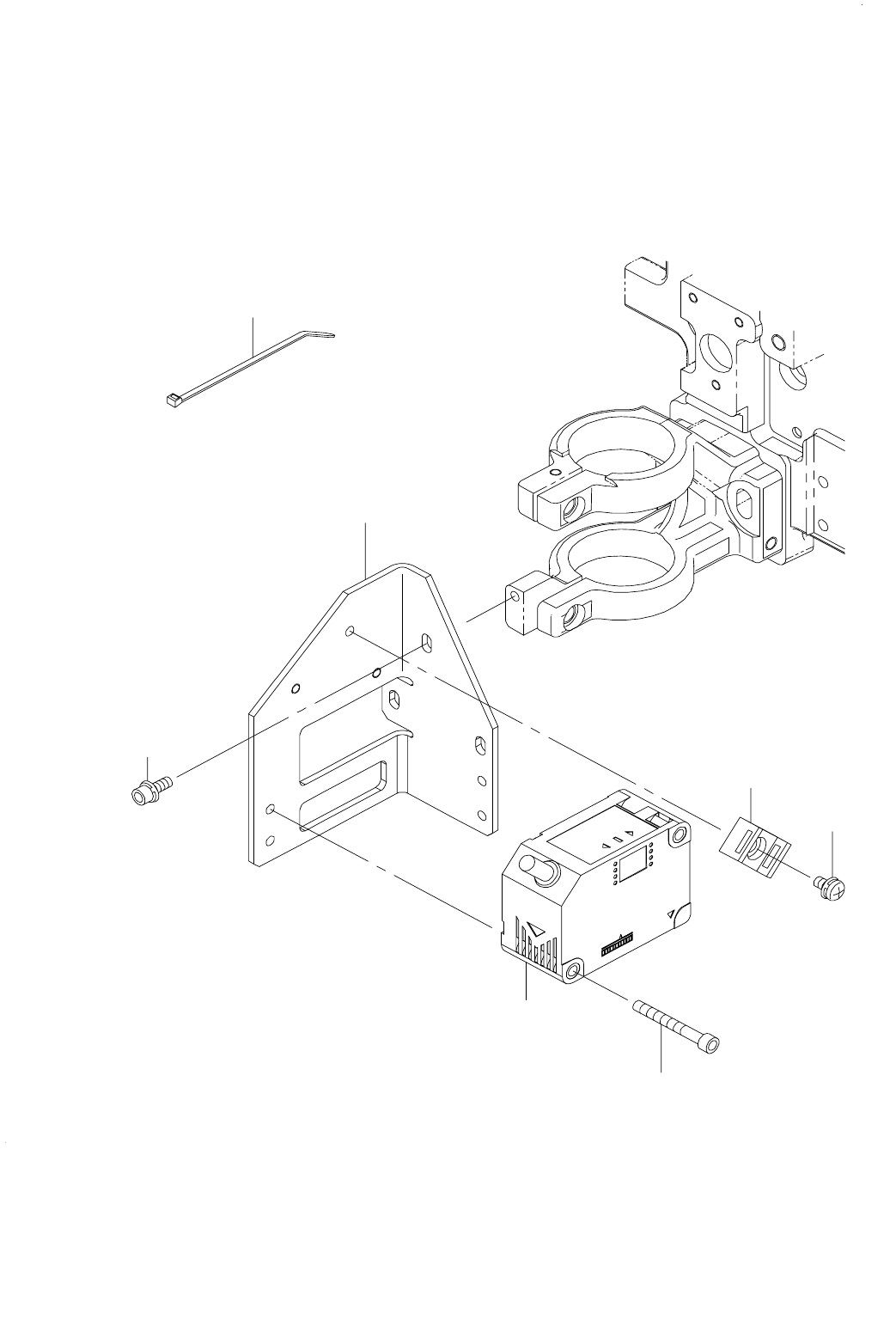

19. HMS COMPONENTS
ＨＭＳ 関係
6
2
1
3
4
5
7
- 38 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-27903 HMS_BRACKET
ＨＭＳ ブラケット
1
2 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ ３ Ｌ ＝８
3
3 HX-0029400-00 FIXED BASE
固定ベース
1
4 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ ３ Ｌ ＝８
1
5 401-29108 HMS CABLE ASM
ＨＭＳ ケーブル組
1
6 SM-6032502-TN SCREW M3 L=25
六角穴ボルト Ｍ ３ Ｌ ＝２５
2
7 HX-0023300-00 CABLE BAND
束線バンド
2
- 39 -

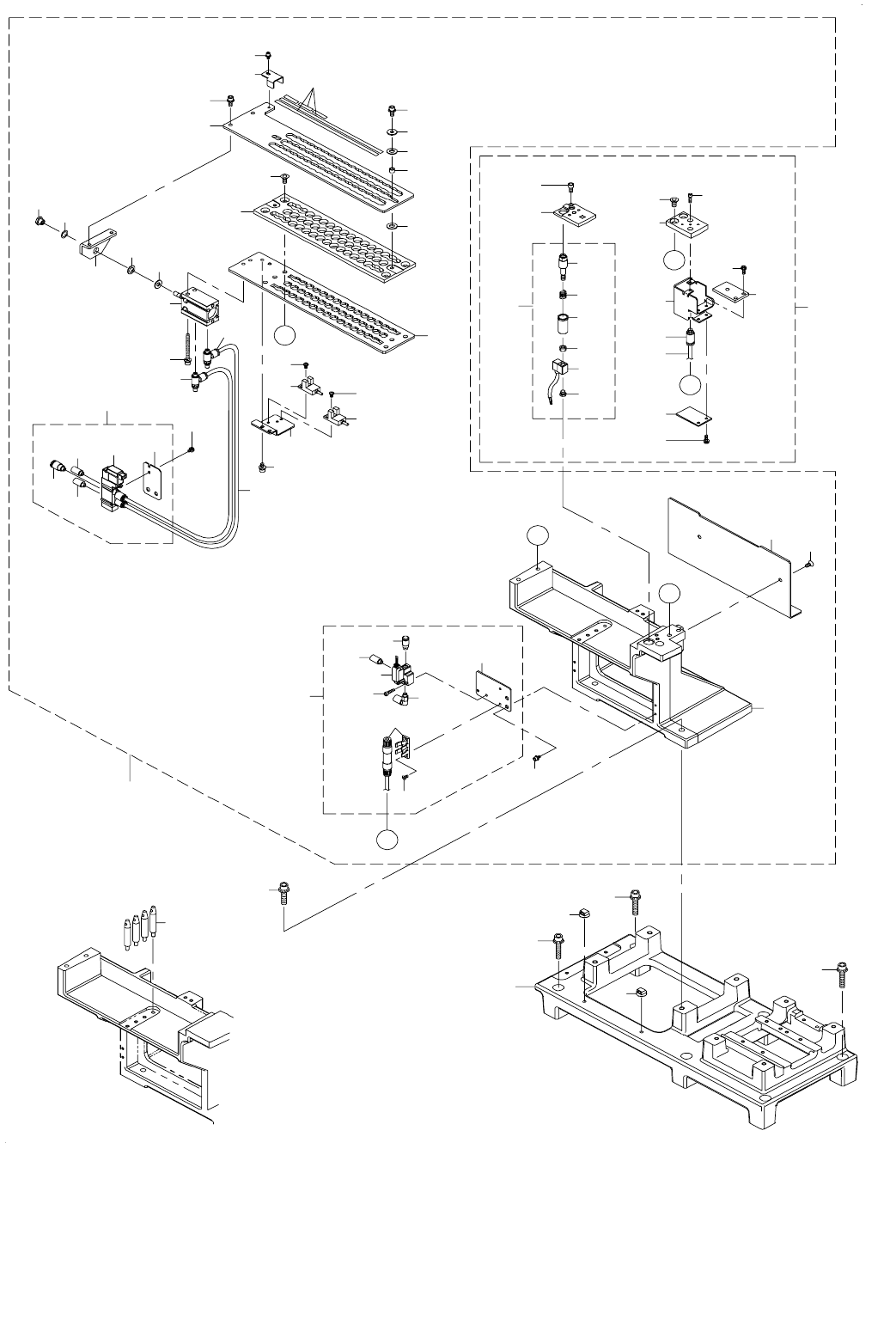

20. ATC & CAL BLOCK COMPONENTS
