- 64 - REF.NO NOTE PART N O D E S C R I P T I O N 品 名 Qty 1 401 -8 34 19 NO ZZLE _AS S EMB LY_7 50 9 ノズルアセン ブリ７ ５０９ 1 2 401 -8 34 20 NO ZZLE _AS S EMB LY_7 50 0 ノズルアセン ブリ７ ５００ 1 3 401 -8 34 21 NO ZZLE _AS S EMB LY_7 50 1…
- 63 -
OPTION
オプション

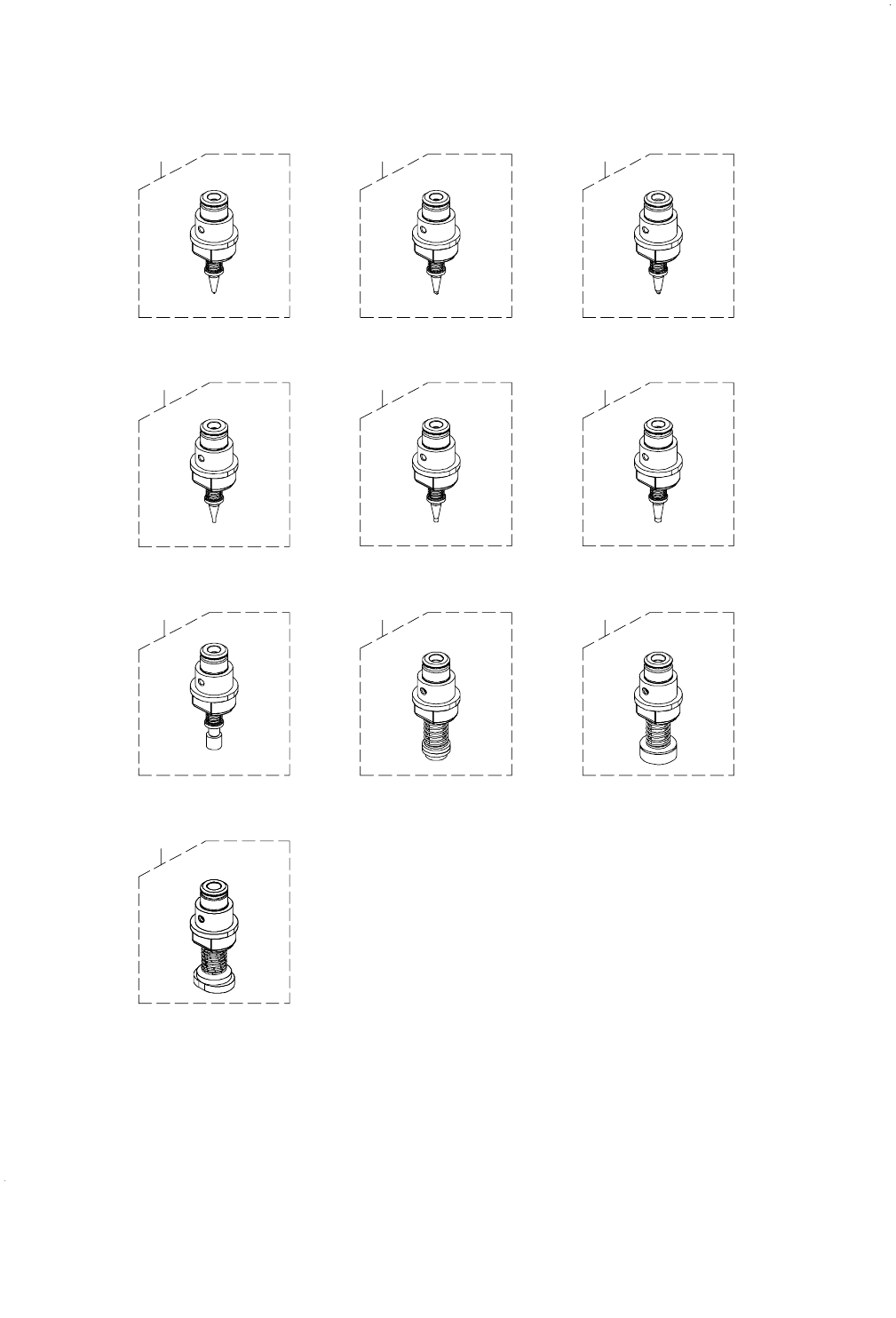

32. NOZZLE ASSEMBLY COMPONENTS
ノズルアッセンブリ関係
65
7
10
98
21
4
3
- 64 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-83419 NOZZLE_ASSEMBLY_7509
ノズルアセンブリ７５０９
1
2 401-83420 NOZZLE_ASSEMBLY_7500
ノズルアセンブリ７５００
1
3 401-83421 NOZZLE_ASSEMBLY_7501
ノズルアセンブリ７５０１
1
4 401-83422 NOZZLE_ASSEMBLY_7502
ノズルアセンブリ７５０２
1
5 401-83423 NOZZLE_ASSEMBLY_7503
ノズルアセンブリ７５０３
1
6 401-83424 NOZZLE_ASSEMBLY_7504
ノズルアセンブリ７５０４
1
7 401-83425 NOZZLE_ASSEMBLY_7505
ノズルアセンブリ７５０５
1
8 401-83426 NOZZLE_ASSEMBLY_7506
ノズルアセンブリ７５０６
1
9 401-83427 NOZZLE_ASSEMBLY_7507
ノズルアセンブリ７５０７
1
10 401-83428 NOZZLE_ASSEMBLY_7508
ノズルアセンブリ７５０８
1
- 65 -
33. REAR MONITOR COMPONENTS
背面モニタ関係
2
1
6
7
12
13
11
9
10
8
3
4
5
4
5
