产 品 总 览
NO.001
G 系列减速电机
NO.002
摆线针轮减速机
NO.003
ZY 系列圆柱齿轮减速机
NO.003.B
DBY/DCY 系列圆锥圆柱齿轮减速机
NO.004
PV 系列齿轮减速机
NO.004.B
GPV 系列齿轮减速机
NO.005
GM 系列齿轮减速机
NO.005.B
GMC 系列齿轮减速机
NO.006
橡塑专用减速机
NO.007
GX 系列行星齿轮减速机
NO.010
磨机专用减速机
NO.012
起重专用减速机
2
目 录
1 产品概述 ......................................................................................................................................... 3
2 选型资料 ......................................................................................................................................... 6
3 外形及安装尺寸 ............................................................................................................................. 23
4 使用及润滑须知 ............................................................................................................................. 33
5 化工反应罐机架 ............................................................................................................................. 35
3
摆线针轮减速机
1 产品概述
产品特性
摆线针轮减速机是参照 JB/T2982 采用少齿差行星式传动原理及摆线针齿啮合的新颖传动机械，广泛
应用于纺织印染、轻工食品、冶金矿工、石油化工、起重运输及工程机械等领域中的驱动和减速装置。
1）高速比和高效率
单级传动，就能达到 1：87 的减速比，效率在 90%以上，如果采用多级传动，减速比更大。
2）结构紧凑体积小
采用行星传动原理，输入轴和输出轴在同一轴心上，结构紧凑，体积小。
3）装拆方便，容易维修
结构设计合理，拆装简单，便于维修。
4）运转平稳噪声低
摆线针齿啮合齿数较多，重叠系数大以及具有机件平稳的机理，使振动和噪声控制在最小程度。
5）使用可靠寿命长
主要传动啮合件采用轴承钢制造、机械性能好，圆滑的滚动摩擦，更经久耐用寿命长。
6）过载能力强、耐冲击、惯性力矩小
适用于启动频繁和正反转的场合。

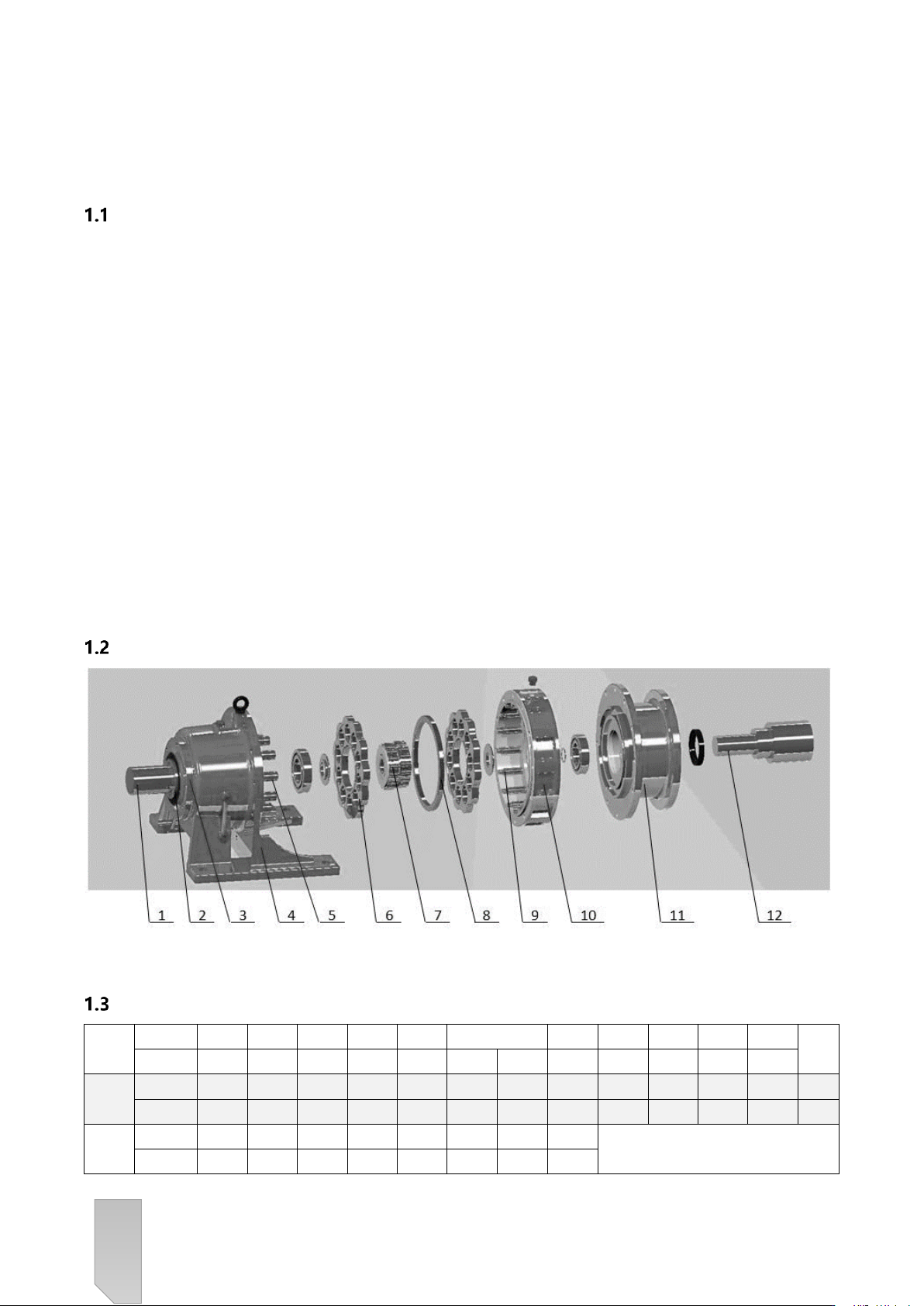

内部构造
1.输出轴 2.紧固环 3.小端盖 4.机座 5.销轴、销套 6.摆线轮 7.偏心轴承 8.间隔环 9.针齿销、针齿套
10.针齿壳 11.电机接头 12.输入轴
型号一览
一级
B 系列
09
0
1
2
3
4
5
6
7
8
9
X 系列
1
2
3
4
5
6
7
8
9
10
11
12
二级
B 系列
10
20
31
41
42
52
53
63
64
74
84
85
95
X 系列
32
42
53
63
64
84
85
95
96
106
117
118
128
三级
B 系列
2009
320
420
531
631
742
852
953
X 系列
421
542
642
853
953
1064
1184
1285
