第１章 各部的名称和功能 目录 1 . 主 机 1 - 1 2 . 操 作 · 输 入 部 1 - 5 2 . 1 键 盘 和 鼠 标 1 - 6 2 . 2 操 作 面 板 按 钮 1 - 7 3 . 贴 装 头 部 1 - 8 3 . 1 吸 附 · 贴 装 元 件 的 贴 装 头 1 - 8 3 . 1 . 1 6 连 贴 装 头 F N C 型 1 - 8…
xvii
3.3 警告标贴的张贴位置
为了安全使用机器，如下图所示，在主机各个部分张贴了警告标贴，务必严格遵守标贴指示。
n
要点
根据机种不同，标贴的内容及张贴位置也会有所不同，基本上张贴于下图所示位置。
警告标贴
YG200L的例
■ 开闭机盖的内部（正面、背面）
■ 开闭机盖（正面、背面）
■ 开闭门内侧
■ 右侧面、左侧面
■ 面板内部
■ 下方面板部（正面、背面、背面右侧）
■ 基准标记相机（所有工作台）
■ 多视觉相机外罩上方（所有工作台）
第１章 各部的名称和功能
目录
1. 主机 1-1
2. 操作 · 输入部 1-5
2.1 键盘和鼠标 1-6
2.2 操作面板按钮 1-7
3. 贴装头部 1-8
3.1 吸附 · 贴装元件的贴装头 1-8
3.1.1 6 连贴装头 FNC 型 1-8
3.1.2 6 连贴装头 STD 型 1-8
3.2 吸嘴种类 1-9
3.2.1 6 连贴装头用吸嘴 1-9
4. 元件供给部 1-10
4.1 从送料器架供给元件 1-10
4.1.1 固定送料器架 1-10
4.1.2 送料器一次性换料车 1-12
5. 传送装置和元件识别装置 1-14
6. 轴的构成 1-15
7. 排气站 1-16
7.1 吸嘴轴排气的执行方法 1-17
8. 其他选项装置 1-18
8.1 QFP 废弃站 1-18
1-1
1

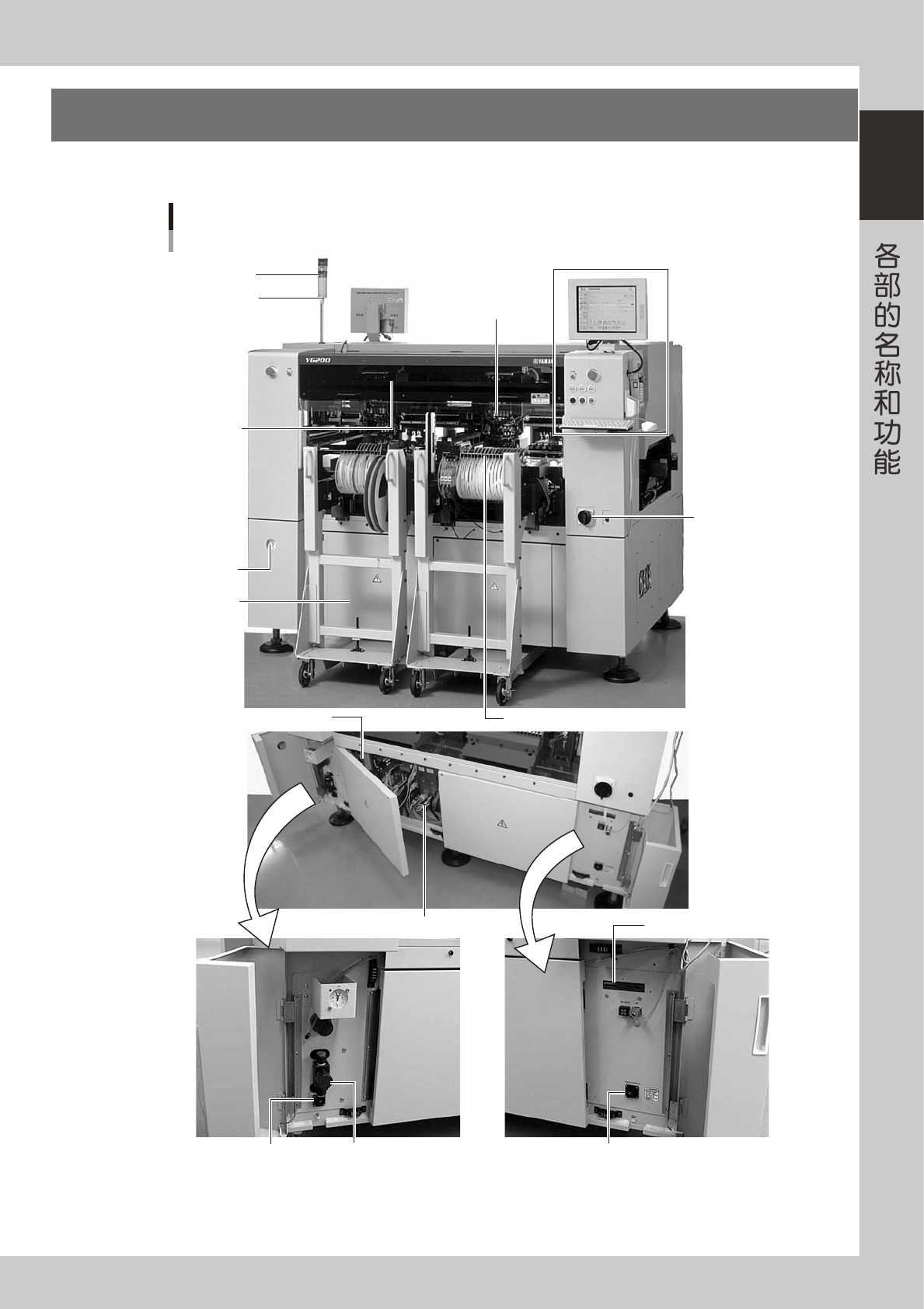

1.主机
以下具体说明贴片机主要部分的名称和功能。安装完毕的标准贴片机的构成如下图所示。
主机
YG200
指示灯
蜂鸣器
安全机盖
贴装头部
压力表
正面面板
操作·输入部
主控开关
送料器安装部
CD-ROM驱动器
供气/排气开关 机器之间连接用接口
FD驱动器
控制装置
机器之间连接用接口
