1-4 1 ■ 机 器 间 连 接 用 接 口 ( 机 器 之 间 的 输 入 · 输 出 信 号 ) 贴 片 机 从 下 位 机 接 受 信 号 后 将 基 板 送 出 ， 并 向 上 位 机 发 出 信 号 要 求 送 入 其 它 基 板 。 N E X T I N T E R F A C E 接 口 与 下 位 机 相 连 接 ， P R E V I O U S I N T E R F A C E 接 口 与 上 位 …
1-3
1
■ 指示灯
贴片机的实时状态用绿、黄、红三种颜色的指示灯表示。
状态 例 绿色 红色 黄色
暖机、自动运行中 亮灯
紧急停机 亮灯
系统发生错误
--- 蜂鸣器 ON---
· 过载电流
·2 次极限溢出等
亮灯
运行、基板程序发生错误
--- 蜂鸣器 ON---
· 吸附错误、识别错误
· 程序检查错误等
亮灯
元件不能使用
· 元件用完、TC 门开启状态
· 换料车 OFF 等
闪烁
不停机一次性换料车下降时 ( 运行中 ) ( 配备有选项装置时 ) 闪烁
废弃站已满警告 ( 配备有选项装置时 ) 闪烁
■ 蜂鸣器
当贴片机发生异常或错误时，蜂鸣器鸣响报警。( 左右旋转可以调节音量。)
■ 安全机盖
如打开安全机盖，与紧急停机相同机器陷入停机状态，停止运行。运行中，必须关闭安全机盖。
■ 气压表
显示供气压力 ( 黑针 ) 与气压下降检出压力 ( 红针 )。用压力调节阀和气压表内检出气压下降的压力调节螺丝使各指针指向
下列气压。
· 供气压力 ( 黑针 ) ∶ 0.55Mpa
· 气压下降检出压力 ( 红针 ) ∶ 0.4Mpa
■ 正面面板
正面面板内部，组装着系统主控卡、电源卡、伺服控制卡、视觉卡、CD-ROM 驱动器等。运行中必须关闭面板。
■ 主控开关
接通或关闭贴片机电源的开关。向右旋转即可接通电源。
c
注意
如要再次接通电源，必须间隔 2 秒以上。
1-4
1

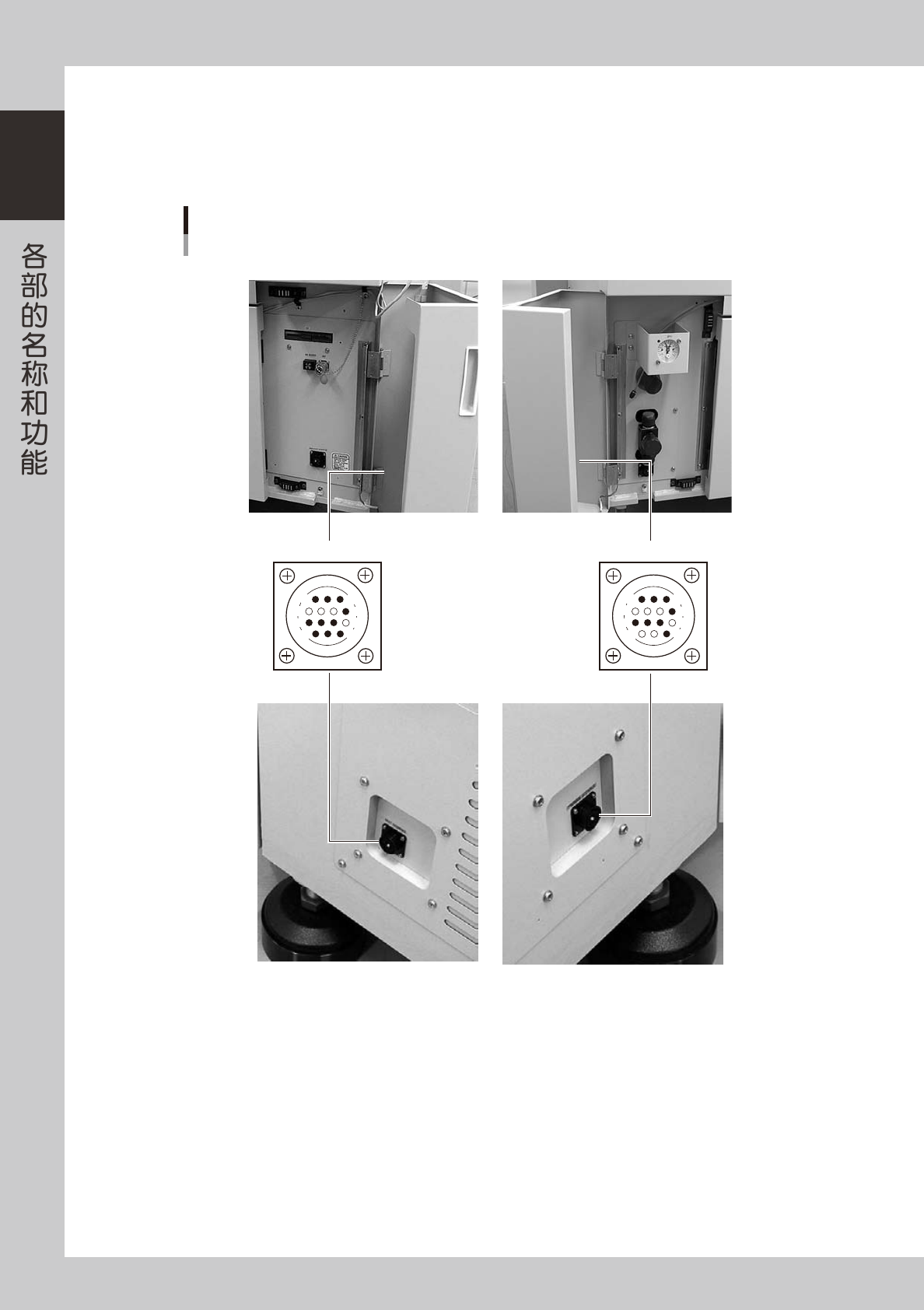

■ 机器间连接用接口 ( 机器之间的输入 · 输出信号 )
贴片机从下位机接受信号后将基板送出，并向上位机发出信号要求送入其它基板。NEXTINTERFACE 接口与下位机相连接，
PREVIOUSINTERFACE 接口与上位机相连接。如果是标准规格右→左传送基板的机器，YG200 主机的右侧面板内装配着
PREVIOUSINTERFACE，左侧面板内装配着 NEXTINTERFACE;YG200L 主机右侧装配着 PREVIOUSINTERFACE，左侧装配着
NEXTINTERFACE。
PREVIOUS INTERFACE NEXT INTERFACE
Connector : AMP 206043-1 (14-pin receptacle)
14
11
12
7
4
8
3
1
14
11
12
7
4
8
3
1
YG200
YG200L
通信号接插件
25102-M2-00
■ 送料器安装部
主要用于安装带式送料器。详细参阅「4.1 从送料器架供给元件」。
1-5
1
2.操作 · 输入部
主机的正面和背面 ( 背面的为选项装置 ) 有操作机器、输入数据时使用的操作面板按钮、键盘、鼠标等装备。
以下分别介绍这些装备的主要功能。
操作、输入部
键盘 鼠标
YG200
操作面板按钮 操作显示屏（触摸屏为选项装置）
25103-M2-00
操作、输入部
键盘
轨迹球
YG200L
操作面板按钮 操作显示屏（触摸屏为选项装置）
25104-M2-00
