1-6 1 2 . 1 键 盘 和 鼠 标 作 为 标 准 配 件 ， 本 贴 片 机 配 备 了 用 于 操 作 和 编 辑 数 据 的 键 盘 和 鼠 标 （ Y G 2 0 0 L 配 备 的 是 轨 迹 球 ） 。 选 择 操 作 屏 和 参 数 时 ， 可 将 光 标 对 准 选 择 项 目 ， 按 鼠 标 左 键 即 可 。 键盘和鼠标 键盘 鼠标 YG200 鼠标垫 鼠标和鼠标垫被收纳的状态 25 1 0 5- M…
1-5
1

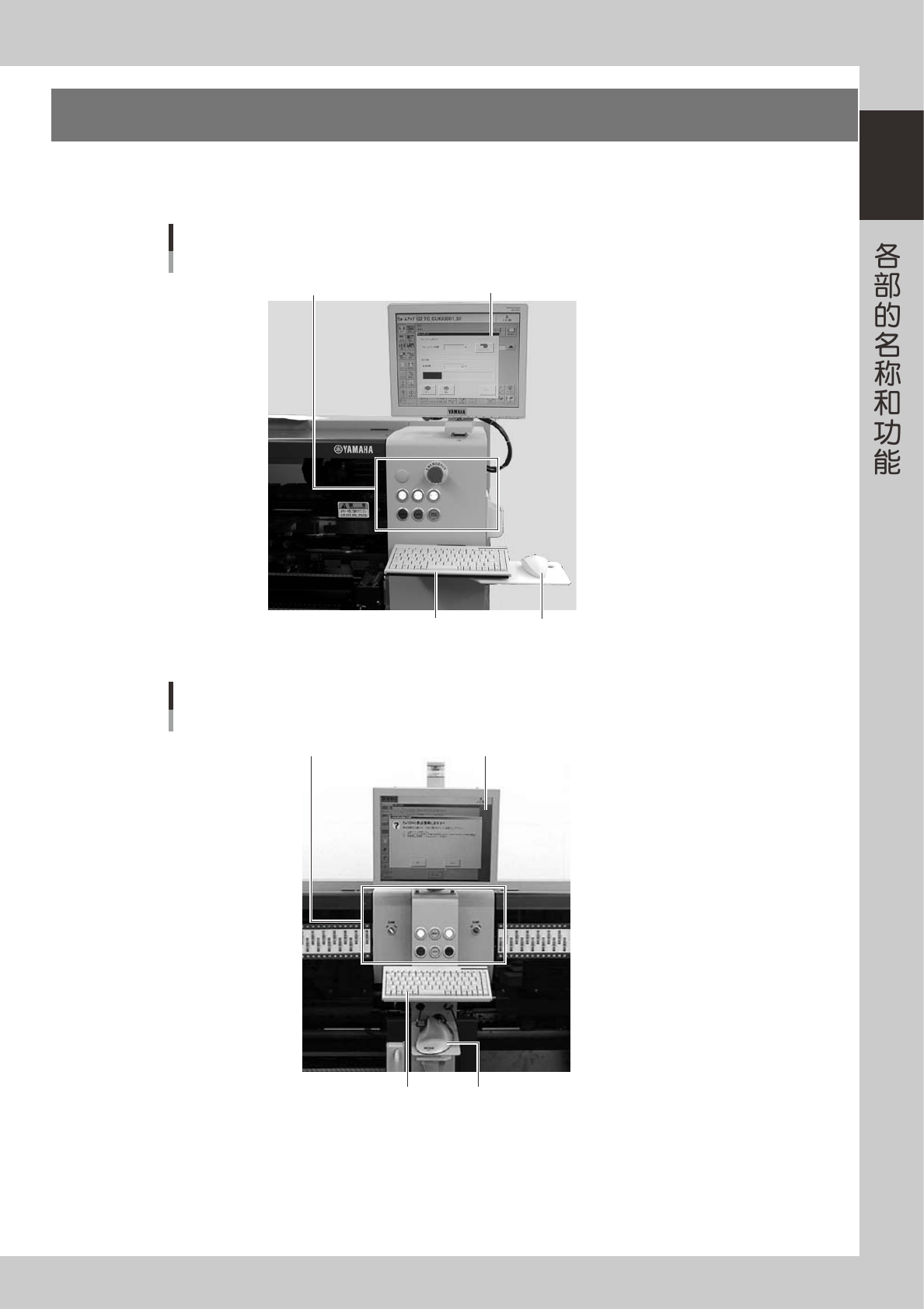

2.操作 · 输入部
主机的正面和背面 ( 背面的为选项装置 ) 有操作机器、输入数据时使用的操作面板按钮、键盘、鼠标等装备。
以下分别介绍这些装备的主要功能。
操作、输入部
键盘 鼠标
YG200
操作面板按钮 操作显示屏（触摸屏为选项装置）
25103-M2-00
操作、输入部
键盘
轨迹球
YG200L
操作面板按钮 操作显示屏（触摸屏为选项装置）
25104-M2-00
1-6
1

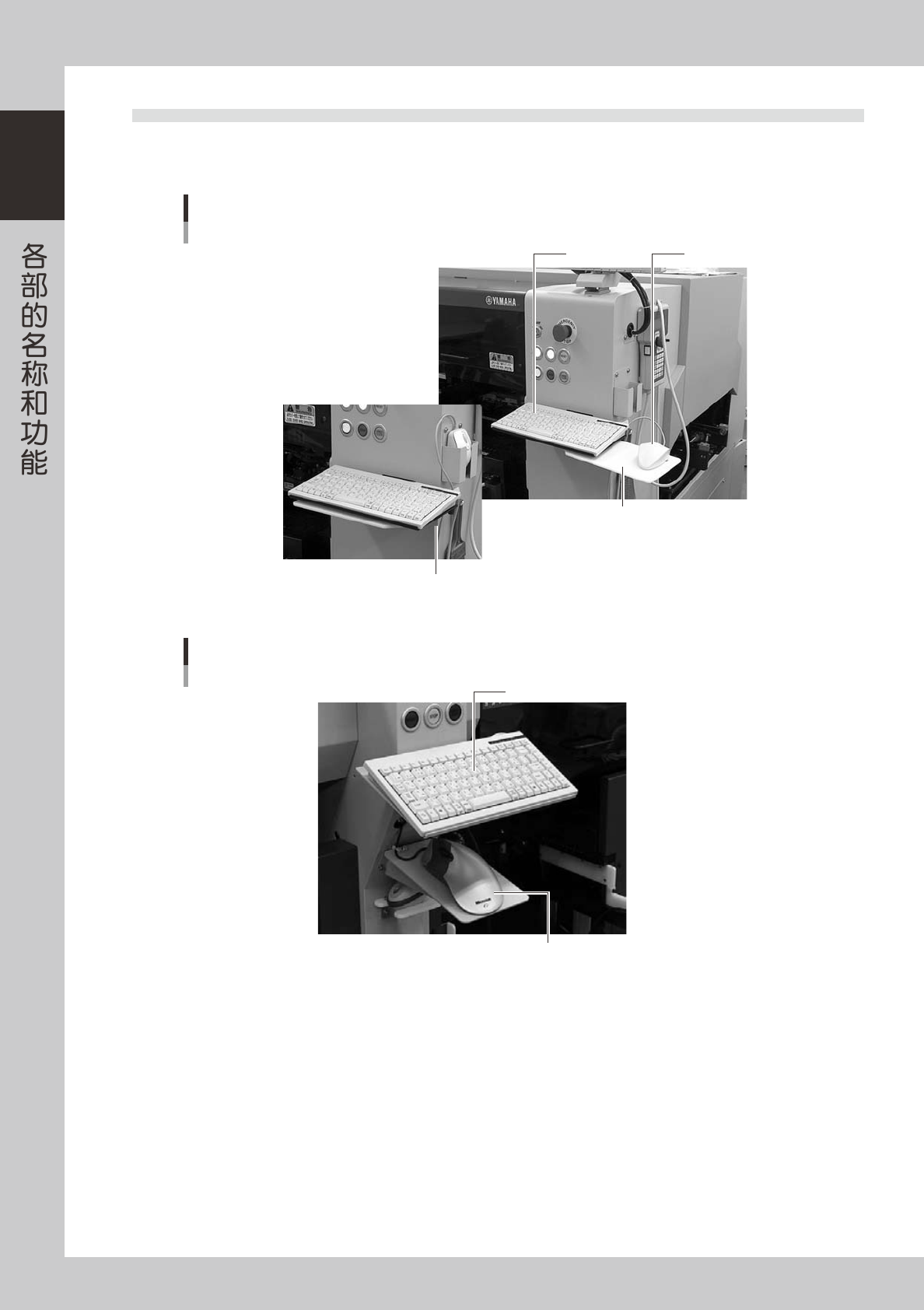

2.1 键盘和鼠标
作为标准配件，本贴片机配备了用于操作和编辑数据的键盘和鼠标（YG200L 配备的是轨迹球）。
选择操作屏和参数时，可将光标对准选择项目，按鼠标左键即可。
键盘和鼠标
键盘
鼠标
YG200
鼠标垫
鼠标和鼠标垫被收纳的状态
25105-M2-00
键盘和轨迹球
YG200L
键盘
轨迹球
25106-M2-00
1-7
1

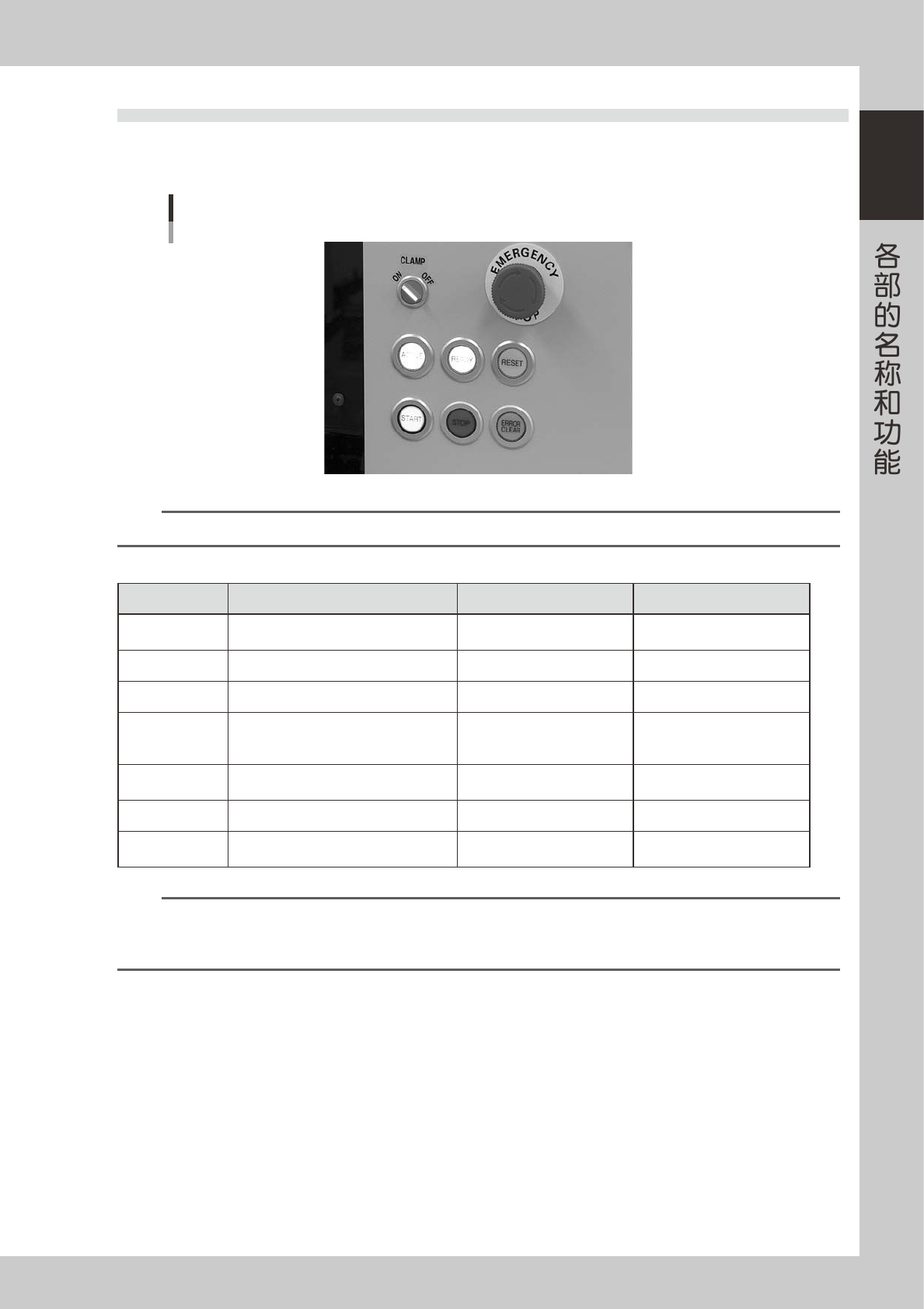

2.2 操作面板按钮
操作面板按钮配备在主机的正面和背面 ( 背面的为选项装置 )，频繁使用的指令可以在操作面板上执行。打开
各按钮 (ON) 时，按钮呈亮灯状态。
操作面板按钮
25107-M2-00
参考
YG200 与 YG200L 的按钮位置有些许差异，但操作方法和功能相同。
■ 操作面板按钮的功能和状态
按钮名称 用途 灯灭 灯亮
ACTIVE
使该面板上的其它按钮有效。前后均有面
板按钮的贴片机，不能同时使用该按钮。
· 启动机器后
· 其他的面板有权限
· 面板有权限
READY
解除紧急停机、使伺服呈启动 (ON) 状态。 ·SERVOOFF( 马达动力关闭 ) ·SERVOON( 马达动力启动 )
RESET
停止运行、返回基板生产的准备状态。 · 通常运行时、停止时 ·RESET 完成时
START
根据基板程序进行元件的贴装。 · 停止时
· 通常运行时
［闪烁］
暂时停止、分段运行时
STOP
中断机器运行。( 用 START 按钮重新启动
机器。)
· 通常运行时 · 发生错误时
ERROR CLEAR
清除出错时的报警蜂鸣和报警画面。 · 通常运行时 · 发生错误时
EMERGENCY
STOP
按此按钮，机器呈紧急停机状态。要解除
时则向右旋转。
n
要点
[ACTIVE] 按钮配备在主机的前后两处，不能同时打开两处按钮。[READY][START][ERROR CLEAR] 和 [RESET] 按钮，只有在
同一面板的 [ACTIVE] 按钮呈 ON 状态下才有效。( 但是 [STOP] 按钮在任何状态都可以使用。)
键盘只有在正面面板的 [ACTIVE] 按钮呈 ON 状态时才有效。
