3.贴装头部
贴装头部安装在机器的 XY 轴上 , 进行元件的吸附和贴装。以下具体介绍贴装头部的构成和吸嘴的种类。

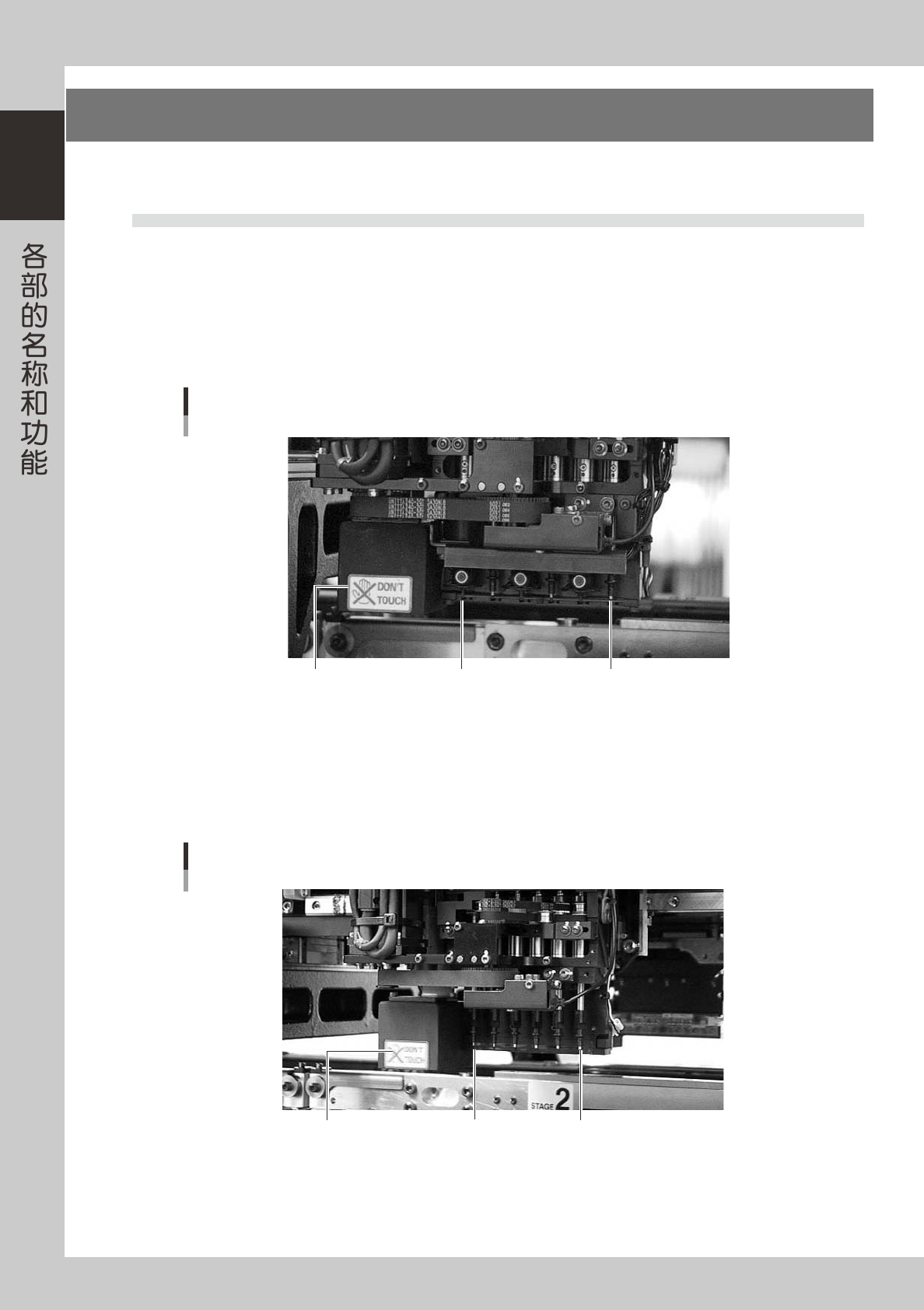

3.1 吸附 · 贴装元件的贴装头
3.1.1 6 连贴装头 FNC 型
6 连贴装头 FNC 型配备有 6 个可以吸附、贴装元件的贴装头。面对贴片机正面 , 从右至左分别排列着 1 〜 6 号贴
装头。各贴装头配备的吸嘴间距为 16mm, 与送料器安装孔的间距相同。
6 连贴装头 FNC 型的第 2、4、6 号贴装头 , 具有飞行式交换吸嘴 (FNC) 的功能 , 即贴装头在移动中也可以完成吸嘴
的交换。
6连贴装头FNC型
6号贴装头
1号贴装头
基准标记相机照明装置
贴装头1,3,5：标准型
贴装头2,4,6：FNC型
25108-M2-00
3.1.2 6 连贴装头 STD 型
6 连贴装头 STD 型与 FNC 型一样 , 也配备有 6 个可以吸附、贴装元件的贴装头。面对贴片机正面 ,
从右至左分别排列着 1 〜 6 号贴装头。各贴装头配备的吸嘴间距为 16mm, 与送料器安装孔的间距相同。
6连贴装头STD型
6号贴装头 1号贴装头基准标记相机照明装置
25109-M2-00
1-9
1

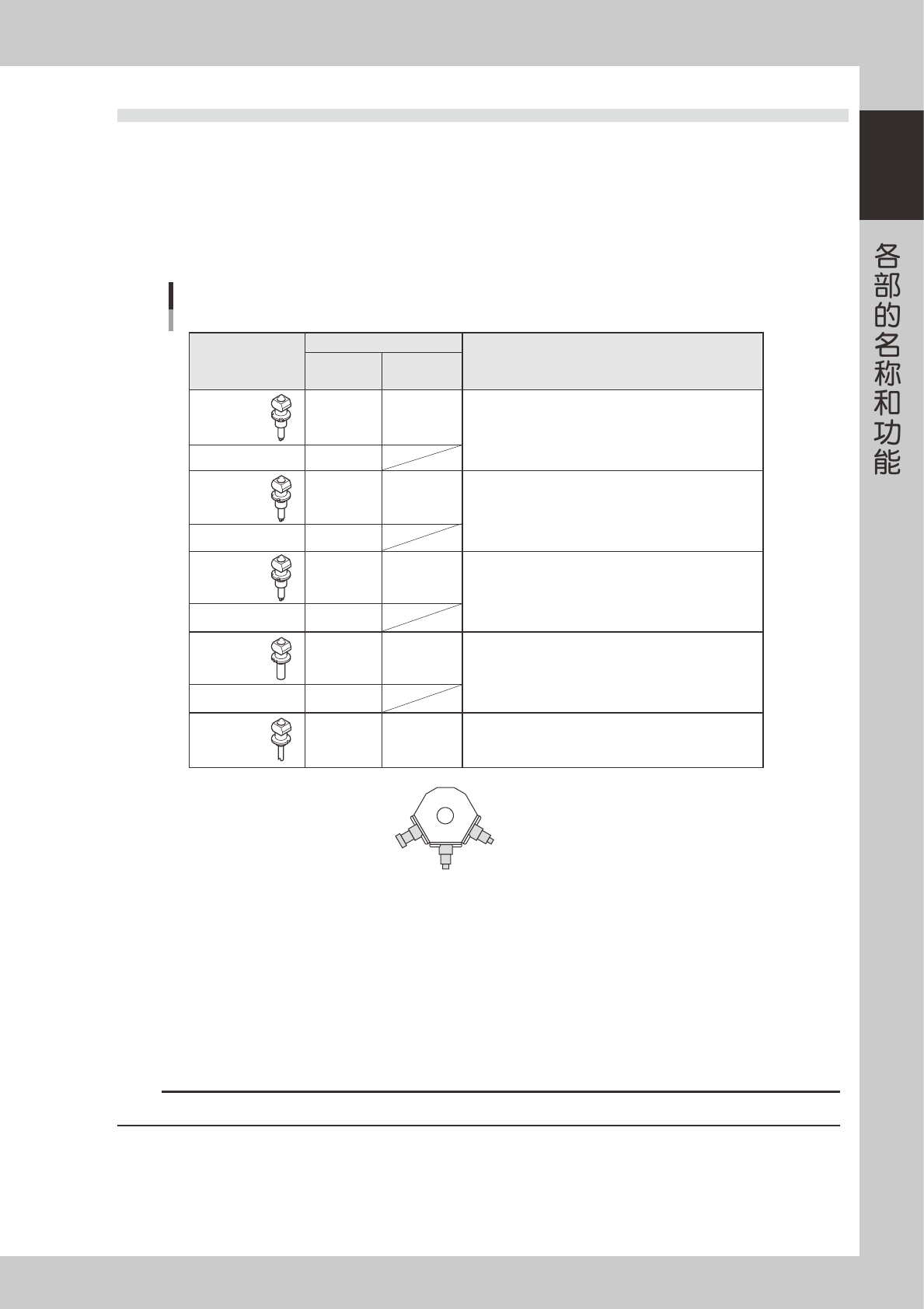

3.2 吸嘴种类
为了稳定元件吸附的质量 , 必须使用与元件相符的吸嘴。以下具体介绍各贴装头可以安装的吸嘴。
3.2.1 6 连贴装头用吸嘴
6 连贴装头 FNC 型中的第 1,3,5 号贴装头可以选择安装 5 种吸嘴 (TypeA)。第 2,4,6 号贴装头安装着飞行式
交换 (FNC) 用吸嘴 (TypeF)。
6 连贴装头 STD 型可以从 5 种吸嘴 (TypeA) 中选择适合贴装头用的吸嘴安装 ( 手动交换 )。
Type 201A
Type 201F
Type 202A
Type 202F
Type 209A
Type 209F
Type 203A
Type 203F
Type 206A
0603
~
1005规格的元件、微型封装晶体管等
1608
~
3216规格的元件、微型晶体管等
1608
~
3216规格的元件、微型晶体管等
4532
~
7343规格的元件、SOP5
~
14mm等
圆筒形芯片（筒型）专用
1, 3, 5
2, 4, 6
1, 3, 5
2, 4, 6
1, 3, 5
2, 4, 6
1, 3, 5
2, 4, 6
1, 3, 5
所有贴装头
所有贴装头
所有贴装头
所有贴装头
所有贴装头
Type 202 (209) F
Type 203F Type 201F
2
1
3
从齿轮侧看到的FNC吸嘴断面图
6连贴装头用吸嘴类型
吸嘴类型
标准配置贴装头No.
适用元件例
6连FNC型 6连STD型
1
~
3：指示架No.
25110-M2-00
TypeA 吸嘴
TypeA 吸嘴 (201A、202(209)A、203A、206A) 可以安装在 6 连贴装头 STD 型的所有贴装头上 , 还可以安装在 6 连贴装头 FNC
型的第 1,3,5 号贴装头上。
Type215A 吸嘴只能安装在 8 连贴装头标准型上。
TypeF 吸嘴
6 连贴装头 FNC 型的第 2,4,6 号贴装头的前端具备飞行式吸嘴交换功能。各贴装头可以安装 3 种吸嘴 (Type201F、202F 或
209F、203F)。
c
注意
以上吸嘴为本机 (YG200,YG200L) 专用吸嘴，不要在其他机器上使用。
1-10
1
4.元件供给部
元件供给方法分为，从送料器架上的带式送料器供给元件及从外部供给装置的托盘供给元件两种。送料器安装部
中配备着安装带式送料器的送料器架，驱动选项机器的电源和气源插口。
4.1 从送料器架供给元件

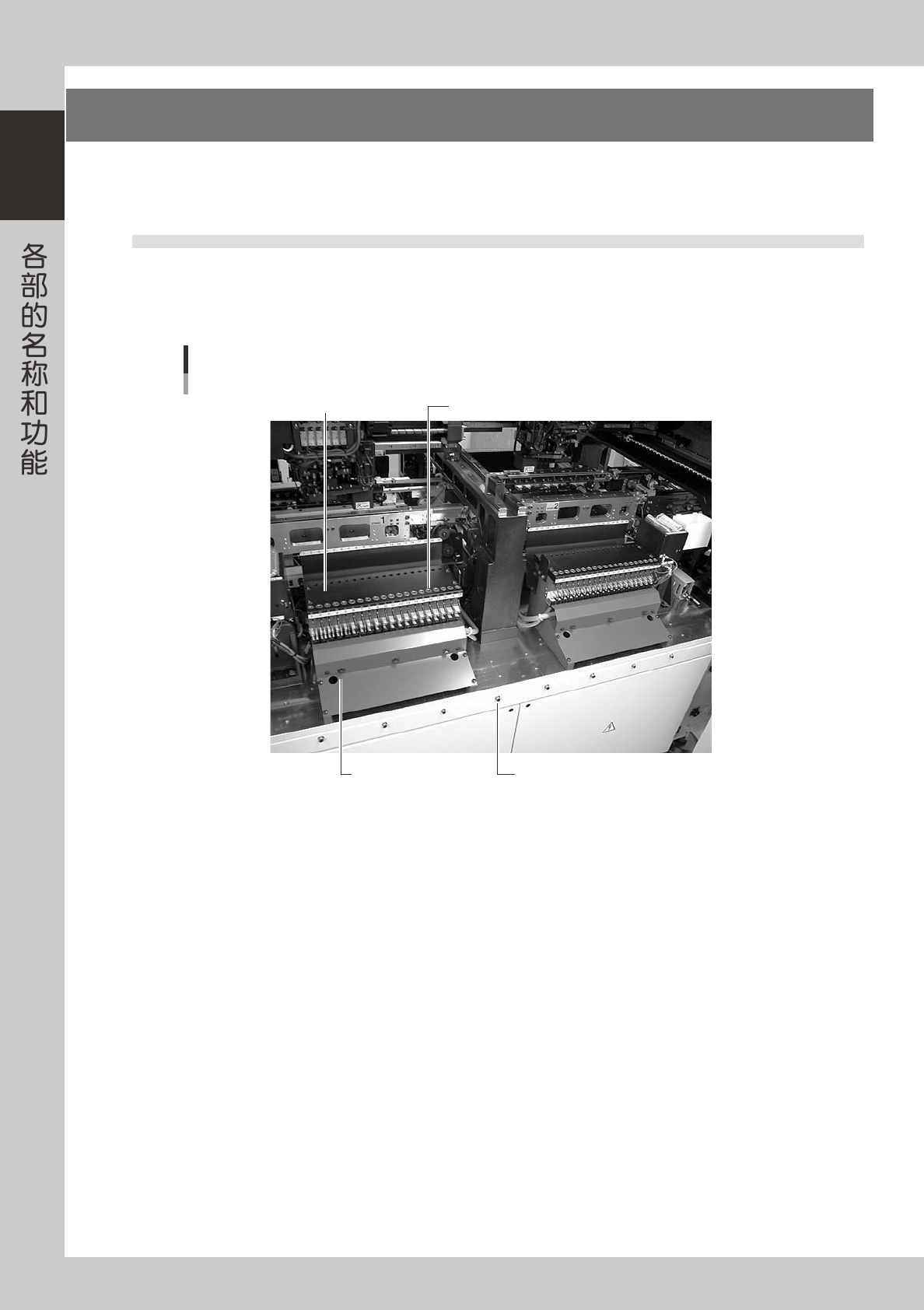

4.1.1 固定送料器架
在送料器架上安装带式送料器、散装送料器、杆式送料器，由贴片机供给的气压驱动。
YG200的例
驱动送料器用供气口
送料器架
电源插口
气源插口
送料器部
25111-M2-00
电源插口
杆式送料器等选项装置使用的电源插口。
气源插口
杆式送料器、气枪等选项装置使用的气源插口。连接外径 Φ4 的输气管，由主机向选项装置供给压缩空气。
贴片机规格不同，送料器架的配置、安装号码也相应不同。具有代表性的配置如下图所示。
由于贴装头部的形状和 X 轴可动范围的关系，各贴装头都有不能使用的送料器。贴片机各贴装头可以使用的送料器安装号码
如下图所示。
