1-13
1
■贴片机

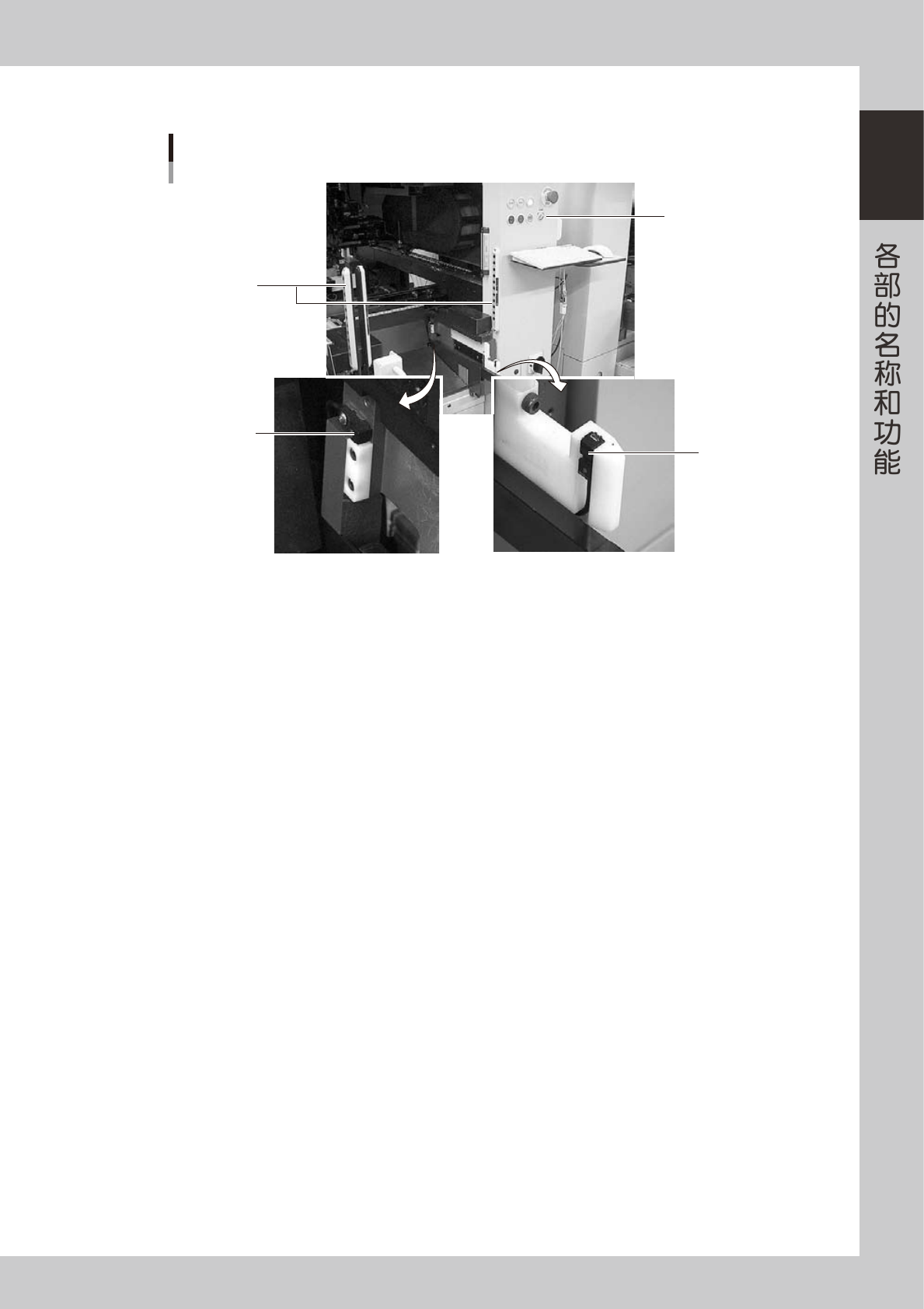

机器侧开关·传感器
3
1
2
4
25113-M2-00
1. 夹固装置 ON/OFF 开关
将一次性换料车推进贴片机后将开关向左转，送料器架部会上升，一次性换料车自动被夹固。解除夹固装置时则向右转。
2. 前进端传感器
当一次性换料车被推进贴片机时，传感器的 LED 呈绿色亮灯状态。
3. 不停机区域传感器 ( 选件 )
不停机规格的机器为了安全，安装有区域传感器。一次性换料车被推进贴片机时，换料车入口传感器受到感应，区域传感器
功能呈 OFF 状态。
4. 不停机换料车入口传感器 ( 选件 )
不停机规格的机器安装有换料车入口传感器。当一次性换料车装入贴片机时，传感器受到感应，区域传感器功能呈 OFF 状态。
1-14
1
5.传送装置和元件识别装置
以下具体说明用于固定基板的传送装置。
PCB
4
2
1
传送装置
3
25114-M2-00
1. 主挡板
传送带上的基板碰到主挡板就会停住。
2. 顶板
在顶板上设置顶针，从下向上支撑基板。
3. 顶针
设置在顶板上，从下向上固定基板。
4. 夹钳式基板固定装置
从下抬起基板的边缘夹入压板之间来固定基板。
1-15
1
6.轴的构成
以下介绍本机伺服马达控制的轴的构成、轴的动作方向。
正方向
负方向
Y1轴
Y2轴
X4轴(D工作台)
X1轴(A工作台)
X3轴(C工作台)
X2轴(B工作台)
YT1轴
YT2轴
W1轴
W2轴
W3轴
W4轴
Z4轴
R4轴
Z3轴
R3轴
Z1轴
R1轴
Z2轴
R2轴
轴的构成
贴装头装置C 贴装头装置D
贴装头装置B 贴装头装置A
25115-M2-00
■ 各轴的功能
轴的名称 功能 · 作用
X1、X2、X3、X4 轴 沿传送带传送基板的方向平行移动贴装头。
Y1、Y2 轴 沿传送带传送基板的方向垂直移动贴装头。
YT1、YT2 轴 Y 轴方向移动传送装置 (W2、W3)。
Z1 〜 Z8 轴 分别使各贴装头上下移动，吸附、贴装元件。
R1、R2、R3、R4 轴 分别在各贴装头旋转吸嘴轴。
W1、W2、W3、W4 轴 变更传送宽度。
