1-18 1 8 . 其 他 选 项 装 置 8 . 1 Q F P 废 弃 站 Q F P 废 弃 站 ( 又 称 废 弃 站 ) 是 临 时 放 置 识 别 相 机 检 测 出 的 不 良 元 件 的 装 置 ， 使 元 件 不 受 到 损 伤 。 被 废 弃 的 元 件 通 过 传 送 带 传 送 ， 当 到 达 设 定 的 计 数 或 载 满 传 感 器 受 到 感 应 后 ， 下 次 废 弃 动 作 进 行 之 前…
1-17
1

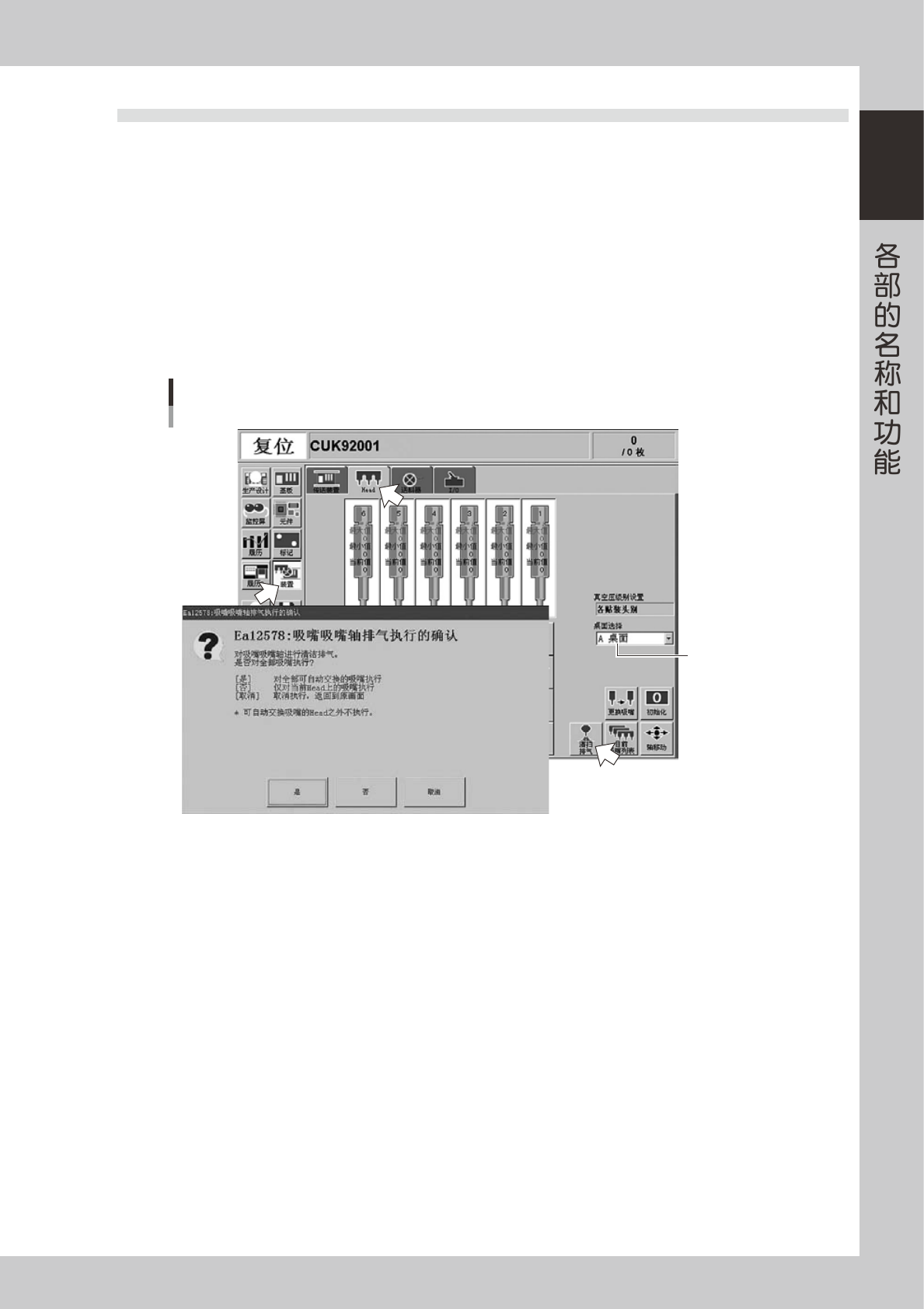

7.1 吸嘴轴排气的执行方法
以下说明在任意时间手动执行吸嘴轴排气的方法。
1
打开［装置］－「Head」选项卡。
2
按［清扫排气］按钮。
显示「吸嘴吸嘴轴排气执行的确认」对话框后，按［是］或［否］按钮。
按［是］按钮
对已设置进行排气清洁的、具备自动交换功能的吸嘴实施清洁作业。
按［否］按钮
只对目前安装在贴装头上的、且已设置进行排气清洁的吸嘴实施清洁作业。
排气清洁吸嘴轴
选择桌面
26100-M2-00
■安全检查功能
排气清洁吸嘴轴的功能中，还附带下列安全检查功能。
· 对排气清洁吸嘴轴作业提出中断警告
实施排气清洁吸嘴轴的过程中，如果因紧急停机和联锁等原因迫使机器停机，贴装头会立即上升，这时还持续排气的话，可
能会导致吸嘴脱落的现象发生。
因此，实施排气清洁吸嘴轴的过程中，如果停止了机器运行，会出现「确认排气清洁吸嘴轴」的对话框。
· 对检测吸嘴被抛弃的传感器实施检查
排气清洁吸嘴功能由高压排气实施清洁，因此实施过程中一旦停止运行，吸嘴可能从贴装头脱落。如果吸嘴从贴装头脱落，
机器任其置于排气站继续自动运行，脱落的吸嘴可能与其他贴装头、多重精度校正装置发生碰撞，影响运行。因此，在排气
站装配了检测吸嘴被抛弃的传感器，机器始终监视着传感器的动向。
除了实施排气清洁吸嘴轴的过程中，贴装头下降而遮住传感器以外，一旦传感器被遮住，立即就会发生「联锁错误」，机器
呈联锁状态而无法动作。
1-18
1
8.其他选项装置
8.1 QFP 废弃站
QFP 废弃站 ( 又称废弃站 ) 是临时放置识别相机检测出的不良元件的装置，使元件不受到损伤。被废弃的元件通过
传送带传送，当到达设定的计数或载满传感器受到感应后，下次废弃动作进行之前则会显示错误信息 ( 元件已载满 )。
以下对废弃站各部的名称和作用进行说明。
固定杆
将废弃站固定在送料器架上。
DUMP电线(信号线)
废弃站信号线。
FEEDER电线(电源线)
废弃站电源线。
手动控制板
进行显示状态、间距传送、
计数清除、传送间距的设定。
载满传感器(选件)
废弃元件经传送带传送，
到达载满传感器位置被感应后，
则会显示错误信息。
传送带
传送废弃元件用的传送带。
各部位的名称和作用
25117-M2-00
n
要点
有关 QFP 废弃站使用方法的详细内容参阅选项手册。
第 2 章 基本操作
目录
1. 操作前须知事项 2-1
1.1 解除紧急停机的方法 2-1
1.2 清除错误警告的方法 2-2
1.3 具有代表性的错误信息和处理方法 2-3
2. 操作画面和各种按钮 2-8
2.1 操作画面的基本构成 2-8
2.2 生产设计画面 2-10
2.3 装置画面 2-11
3. 开机和关机 2-16
3.1 作业前的点检 2-17
3.2 开机 2-18
3.3 暖机运行 2-20
3.4 传送装置的设置 2-22
3.4.1 作业流程 2-22
3.4.2 传送宽度 2-23
3.4.3 顶针 2-24
3.5 元件供给装置的准备 2-25
3.5.1 带式送料器 2-25
