1-18
1
8.其他选项装置

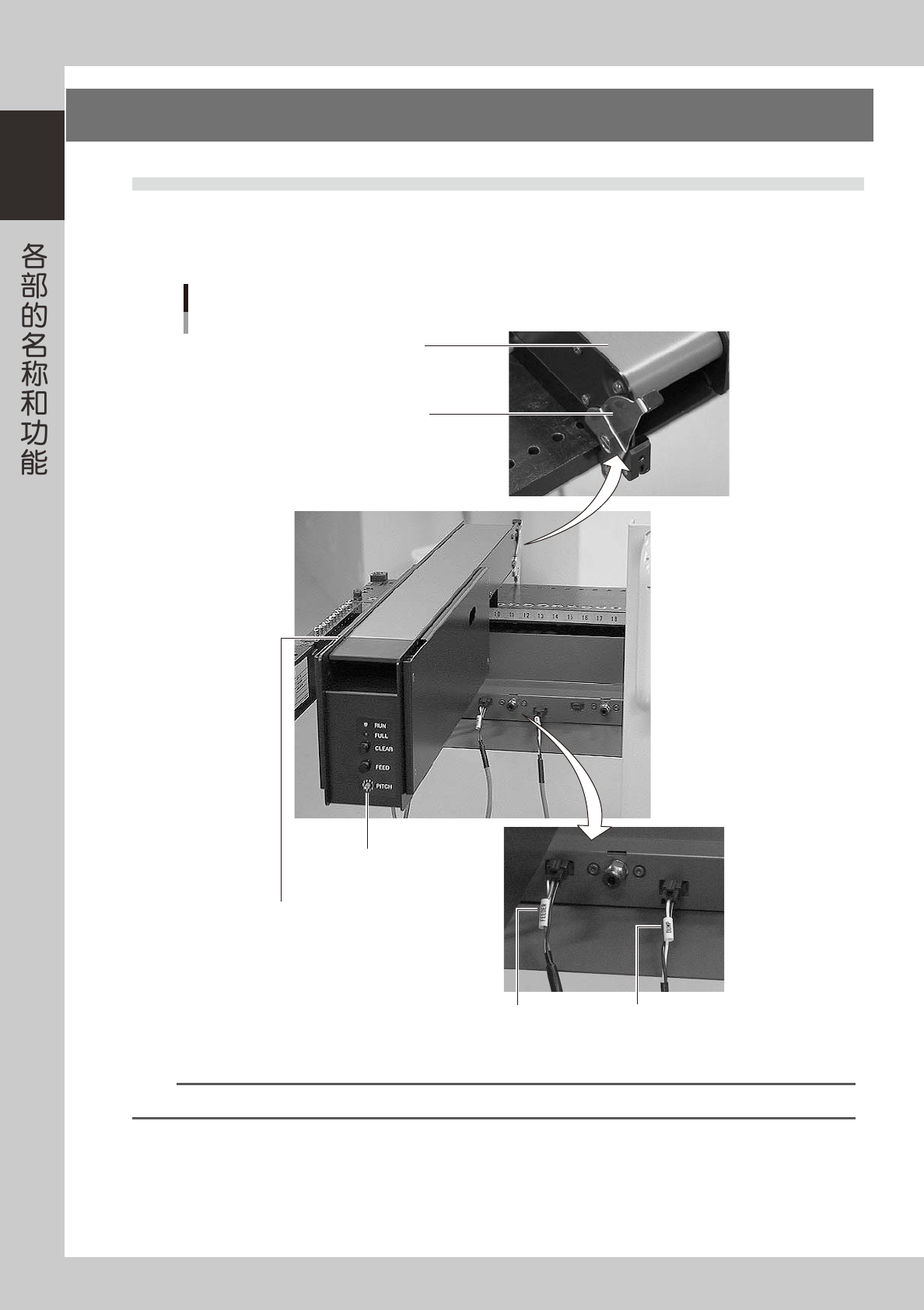

8.1 QFP 废弃站
QFP 废弃站 ( 又称废弃站 ) 是临时放置识别相机检测出的不良元件的装置，使元件不受到损伤。被废弃的元件通过
传送带传送，当到达设定的计数或载满传感器受到感应后，下次废弃动作进行之前则会显示错误信息 ( 元件已载满 )。
以下对废弃站各部的名称和作用进行说明。
固定杆
将废弃站固定在送料器架上。
DUMP电线(信号线)
废弃站信号线。
FEEDER电线(电源线)
废弃站电源线。
手动控制板
进行显示状态、间距传送、
计数清除、传送间距的设定。
载满传感器(选件)
废弃元件经传送带传送，
到达载满传感器位置被感应后，
则会显示错误信息。
传送带
传送废弃元件用的传送带。
各部位的名称和作用
25117-M2-00
n
要点
有关 QFP 废弃站使用方法的详细内容参阅选项手册。
第 2 章 基本操作
目录
1. 操作前须知事项 2-1
1.1 解除紧急停机的方法 2-1
1.2 清除错误警告的方法 2-2
1.3 具有代表性的错误信息和处理方法 2-3
2. 操作画面和各种按钮 2-8
2.1 操作画面的基本构成 2-8
2.2 生产设计画面 2-10
2.3 装置画面 2-11
3. 开机和关机 2-16
3.1 作业前的点检 2-17
3.2 开机 2-18
3.3 暖机运行 2-20
3.4 传送装置的设置 2-22
3.4.1 作业流程 2-22
3.4.2 传送宽度 2-23
3.4.3 顶针 2-24
3.5 元件供给装置的准备 2-25
3.5.1 带式送料器 2-25
2-1
2
1.操作前须知事项
操作机器前必须了解解除机器紧急停机状态的方法和消除错误警告的方法。
■机械操作上的注意事项
‧运行中切勿将真空处于 OFF 状态。因不受控制，容易造成误动作。
‧进行保养作业前，必须确认汽缸内已经没有残留真空压。
■停电时的注意事项
如果在自动运行中停电，必须将主开关置于 OFF 状态，避免重新通电后的误操作。
1.1 解除紧急停机的方法
必须按照下列步骤解除机器的紧急停机状态。
1
将紧急停机按钮旋至原位。
紧急停机按钮被按下时，只需向右旋转便可解除紧急停机状态。
2
确认周边安全。
为保障解除紧急停机状态后的运行能在安全状态下进行，需确认周围的安全状态。
3
按 [READY] 按钮。
按 [READY] 按钮，使伺服呈 ON 状态。
c
注意
使用 [READY] 按钮时，如果左边的 [ACTIVE] 按钮不在 ON 状态，则 [READY] 按钮无效。

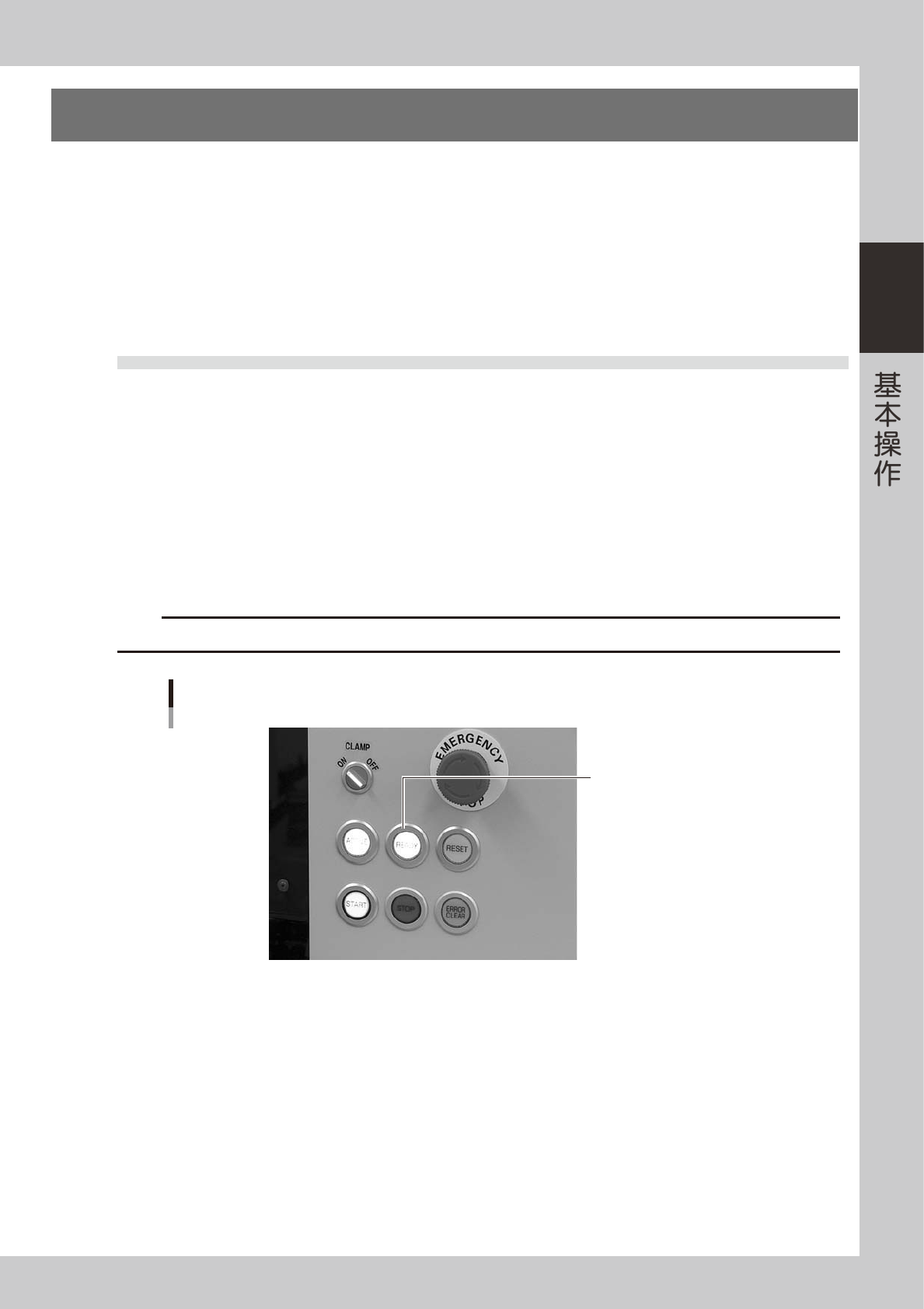

READY按钮
按该按钮，
使伺服呈ON状态
25200-M0-00
4
确认显示内容。
确认指示灯中的红灯已经熄灭，操作画面的左上方 ( 状态区域 ) 紧急停机的显示已经消失。
