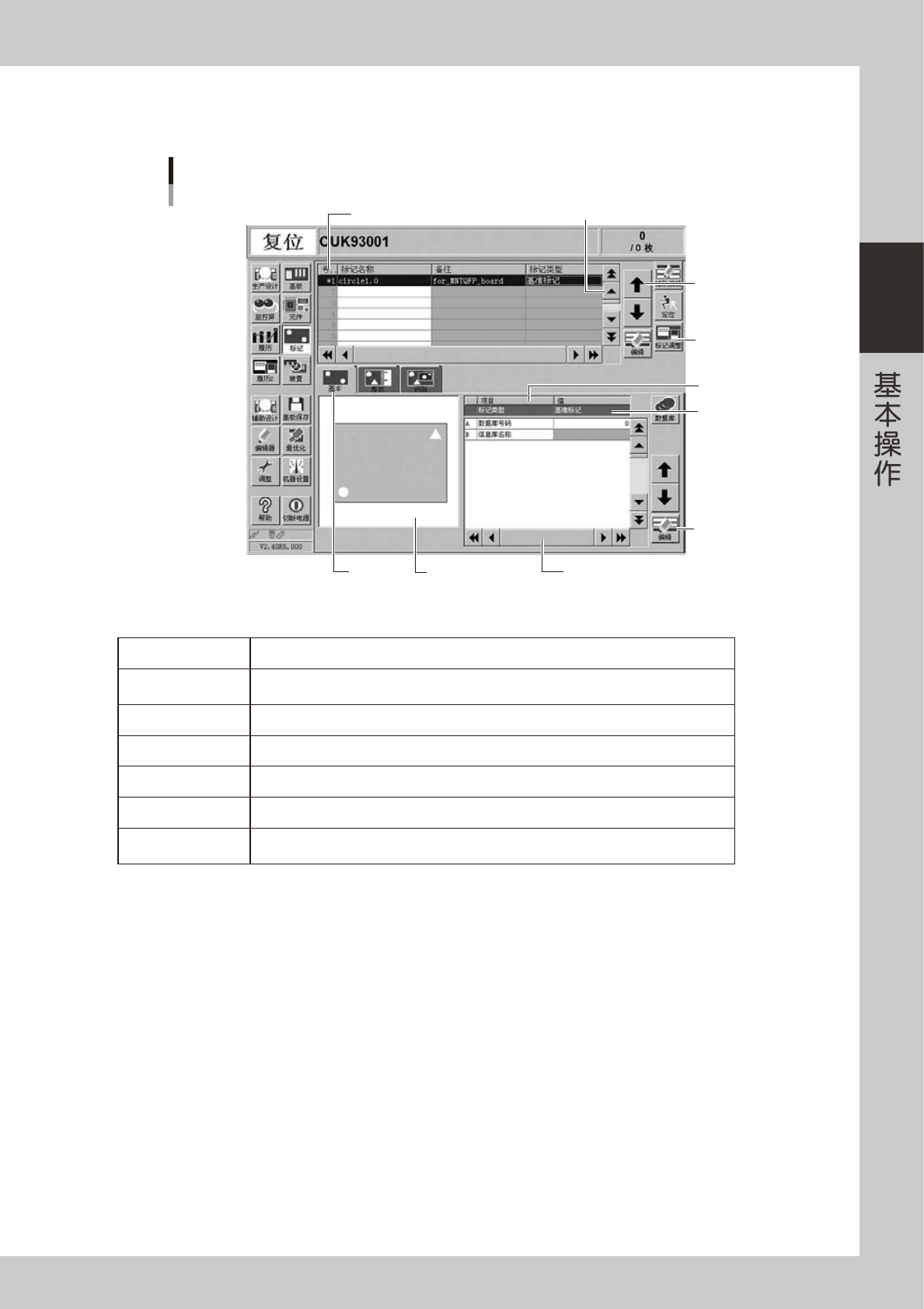

■各种按钮和输入框
操作画面上设置有各种按钮、选择选项卡、输入框等。
行移动按钮
纵向滚动条&按钮
操作画面示例
标记画面
操作按钮
编辑按钮
横向滚动条&按钮
辅助画面
选项卡
参数列表
参数输入框
数据No.列表
26201-M0-00
■ 画面上的按钮及其它
选择选项卡 选择选项卡，可以切换至各种参数的输入画面。
参数输入框
在此可选择和输入参数。用键盘操作时，双击即可编辑。用触摸式液晶屏操作时，则按画面
右下方的 [ 编辑 ] 按钮，弹出编辑对话框后输入。
滚动条 & 按钮 查阅数据 No. 列表、参数列表等多页内容时使用。
行移动按钮 查阅数据 No. 列表、参数列表时，逐行上下移动光标时使用。
操作按钮 根据目的，打开次项操作画面和对话框时使用。
编辑按钮 显示所选项目、参数的编辑对话框。
辅助画面
用插图等形式显示对参数的输入有帮助的信息。该画面与参数列表以及辅助画面内的
字母表对应。
2-10
2

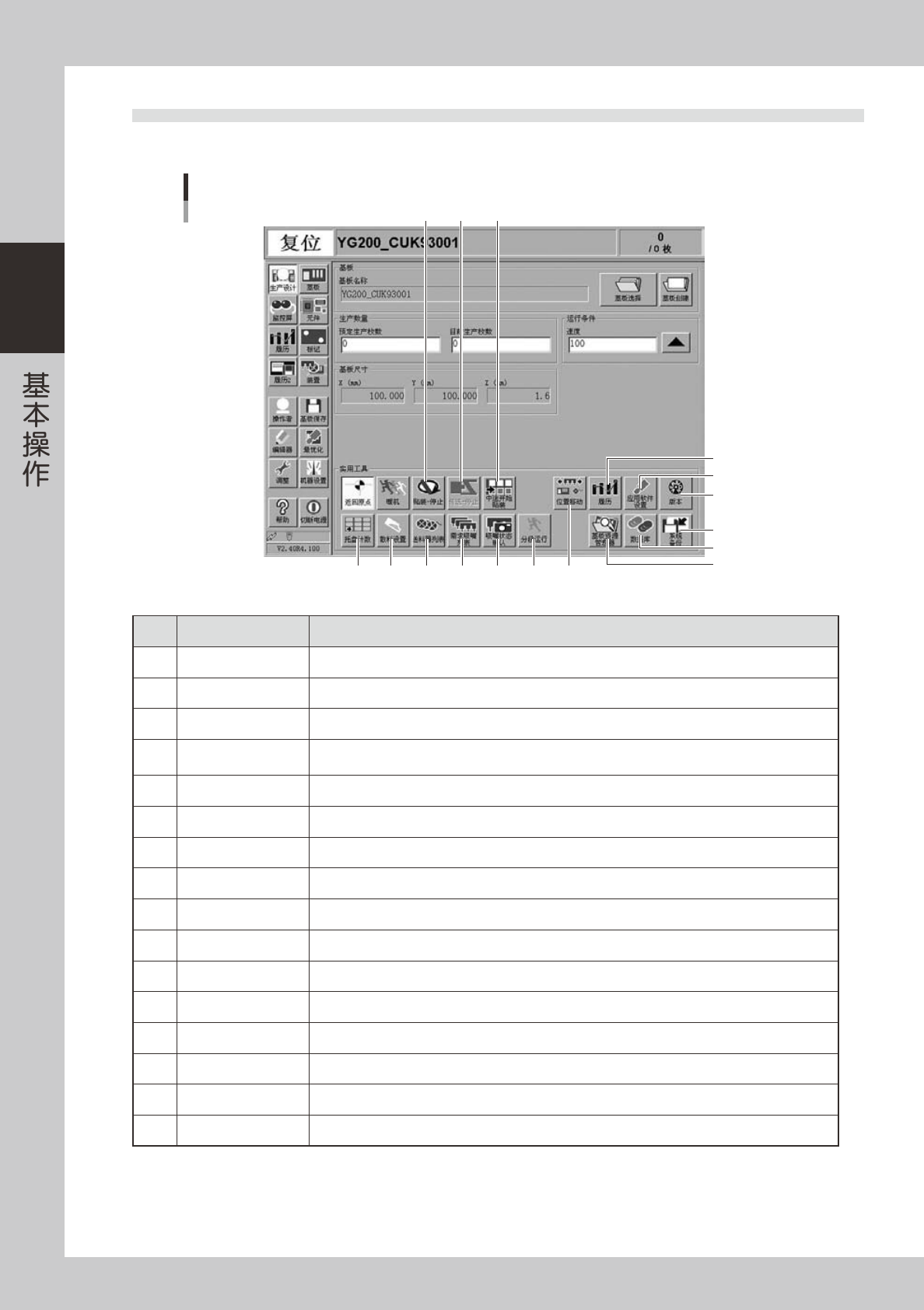

2.2 生产设计画面
以下说明「生产设计」画面中所显示各按钮的内容。
「生产设计」画面
1
2
3
4
5
6
7 8 9
10 11 12
13
14 15
16
26202-M0-00
按钮名称 功能
1 履历 可以进行生产履历的保存及履历 1、2 项目中必要项目的选择、保存、清除和媒体的取出。
2 应用软件设置 可以进行有关机器画面显示的设置和操作者的添加／删除，设置密码等。
3 版本 显示应用软件、系统等的版本信息。
4 系统备份
可以进行机器运行时必要的机械坐标、精度信息、选项装备信息等复原机器时必要数据的备份和复原
操作。
5 数据库 可以设置关于生产中必要的元件和标记信息数据库的备份或复原以及数据库所在位置。
6 基板资源管理器 可以进行基板数据的移动、备份、复原、复制等。
7 贴装 - 停止 可以确认贴装结果，阻止基板流入下位机。
8 传送 - 停止 贴装的基板传向下位机后机器停止。
9 中途开始贴装 贴装中，由于某种原因机器停止复位后，想要继续在下一个贴装位置开始贴装时使用。
10 托盘计数 显示托盘元件至当前为止的使用数。
11 散料设置 补充散装式送料器元件时，可以将元件送至吸附位置。
12 送料器列表 生产设计时，可以确认当前要生产的元件种类和安装位置。
13 需求吸嘴列表 显示当前要使用的吸嘴列表。
14 吸嘴状态确认 取得芯片元件用吸嘴前端形状时，以及确认吸嘴前端赃污状况时使用。
15 分段运行 首件贴装、试验贴装以及问题解析时，想要在目的位置一时停止时使用。
16 位置移动 将 Head、传送装置移动至生产位置。
2-11
2
2.3 装置画面
说明「装置」画面内的手动操作按钮。

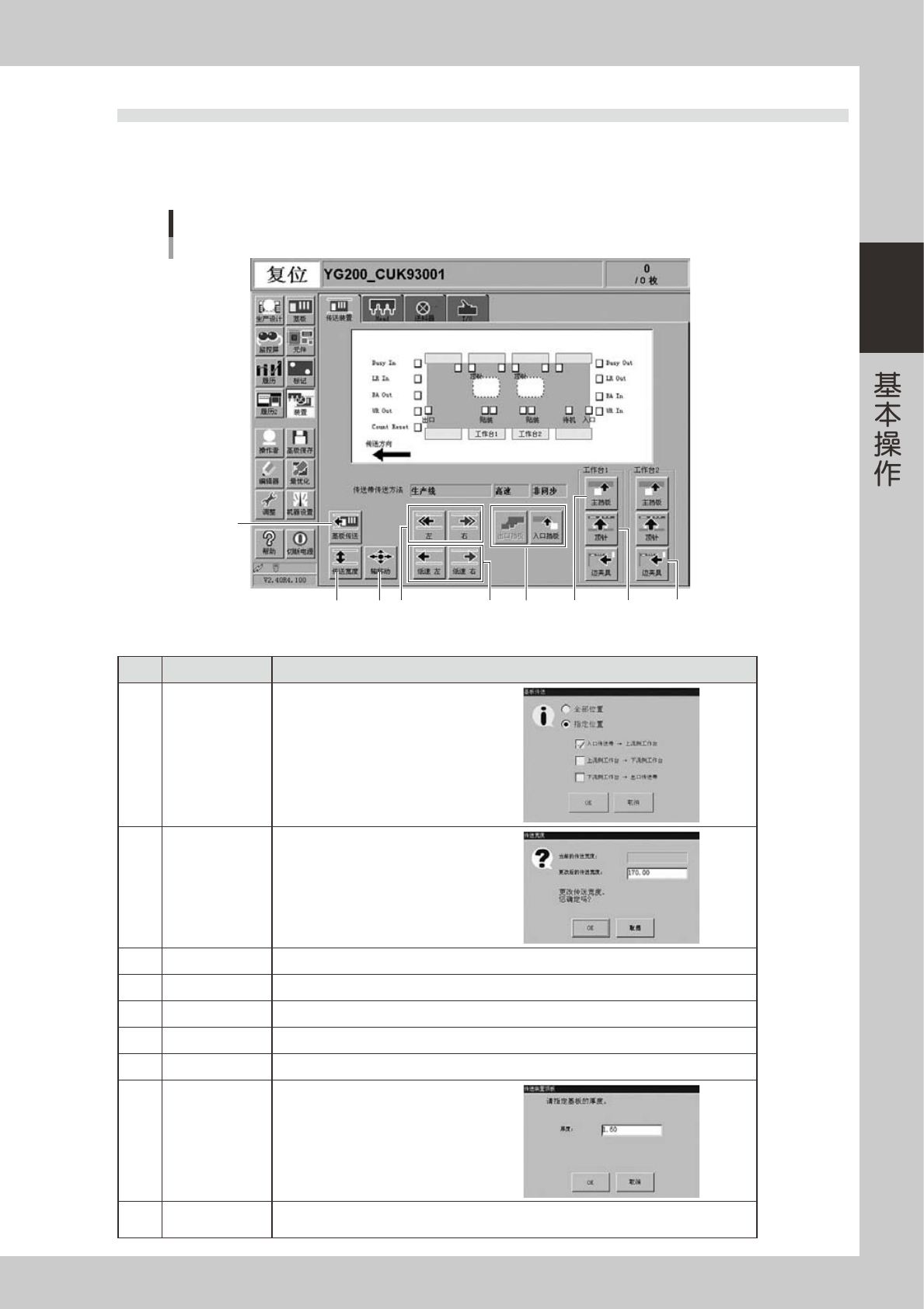

■传送装置手动操作
「装置」－「传送装置」画面
YG200L的画面例
3
1
2 4
6
7 85
9
26203-M2-00
按钮名称 功能
1 基板传送
从入口或待机位置移动基板传送至安装位置。
‧全部位置：如果选择「全部位置」，表示按
［下流侧工作台→出口传送带］、［上流侧工作
台→下流侧工作台］、［入口传送带→上流侧
工作台］的顺序传送基板。
‧指定位置：如果选择「指定位置」下的复
选框，表示在指定区域传送基板。选择所有
复选框，则和选择「全部位置」一样运行。
2 传送宽度
显示传送宽度的调整对话框，输入数值按
［OK］按钮后自动调整。
3 轴移动 手动移动轴时使用。
4 左、右 使传送带传动。
5 低速左、右 使传送带低速传动。
6 出口 / 入口挡板 使出口或入口挡板上下移动。
7 主挡板 使传入传送装置的基板在安装位置停止时使用。
8 顶板
输入基板厚度后自动调整，从下（背面）
固定基板。
9
边夹具
（仅限 YG200L）
用于确认边夹具的动作。
