2-14
2

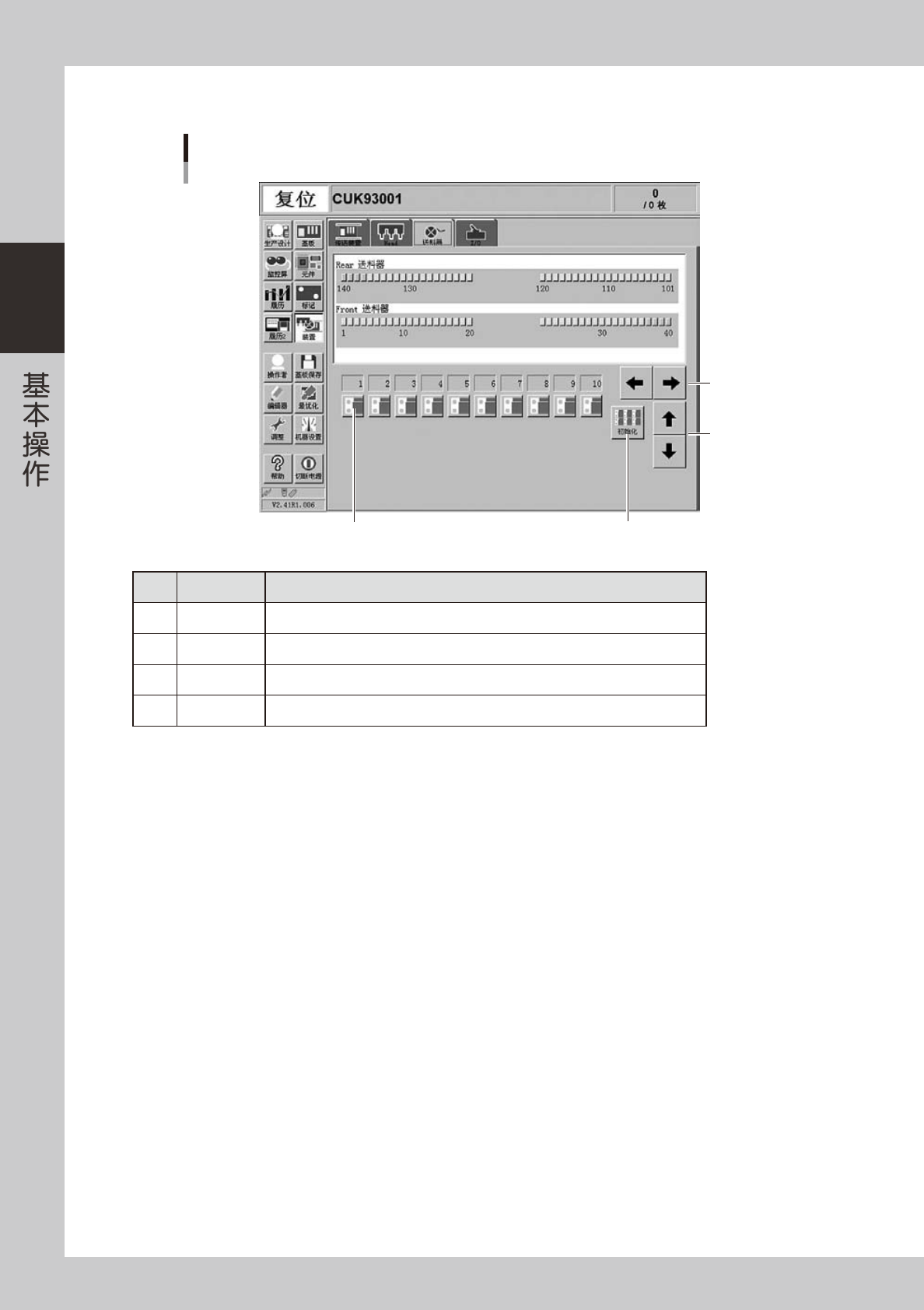

■送料器手动操作
「装置」－「送料器」画面
3 4
1
2
26206-M0-00
按钮名称 功能
1 左右方向键 滚动显示的驱动阀号码画面。
2 上下方向键 切换所显示驱动阀号码的前侧、后侧。
3 驱动阀 使送料器滑板驱动阀 ON/OFF。
4 初始化 将所有驱动阀一次性 OFF。
2-15
2

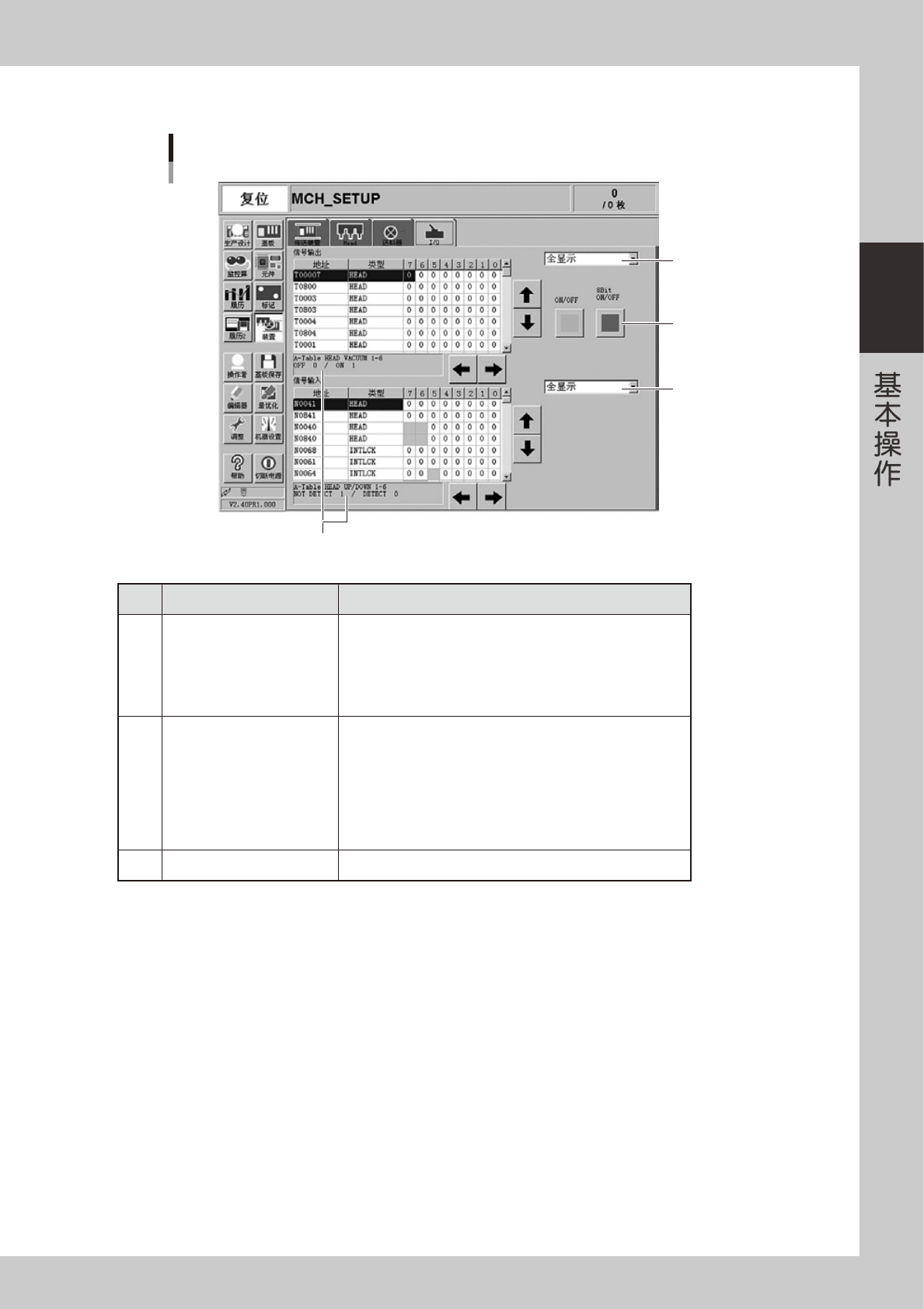

■I/O 手动操作
「装置」－「I/O」画面
1
2
3
显示状态
26207-M2-00
按钮名称 功能
1 Output 侧显示段切换
切换 Output 侧所显示段。
‧送料器
‧照明
‧传送装置
‧Head
‧其他
2 Input 侧显示段切换
切换 Input 侧所显示段。
‧联锁
‧原点极限
‧废弃站
‧送料器
‧传送装置
‧Head
‧其他
3 切换 ON/OFF 使光标选种位置的阀 ON/OFF。
2-16
2
3.开机和关机
开机和关机，必须按照操作画面的指令进行，基本的操作流程如下图所示。
实施原点位置移动
将机器的电源开关旋至ON
进行作业前的点检
开机和关机
实施返回原点
按[切断电源]按钮
程序被调运后显示
返回原点的画面
显示原点位置移动画面
显示关机画面
按紧急停机按钮
将机器的电源开关旋至OFF
指定操作人员
生产(运行)
显示生产设计画面
生产结束
25201-M0-00
