3-15
3
3.5 RETRY( 重新执行 )
显示过去发生的 100 个错误履历。
监控屏：重新执行
26312-M0-00
3.6 基准标记
显示「基板、拼块」、「局部」、「点」等基准标记的识别结果。
监控屏
基准标记
26313-M2-00
· 校正值 X、Y、R
用“＋”和“－”号显示识别结果与基板程序输入值的比较。
· 校正值提高
显示根据校正值 X、Y、R 计算而来的基板伸展率。
· 识别结果
显示「成功」或「未完成」。只要标记识别动作成功，「未完成」会变更为「成功」。
3-16
3

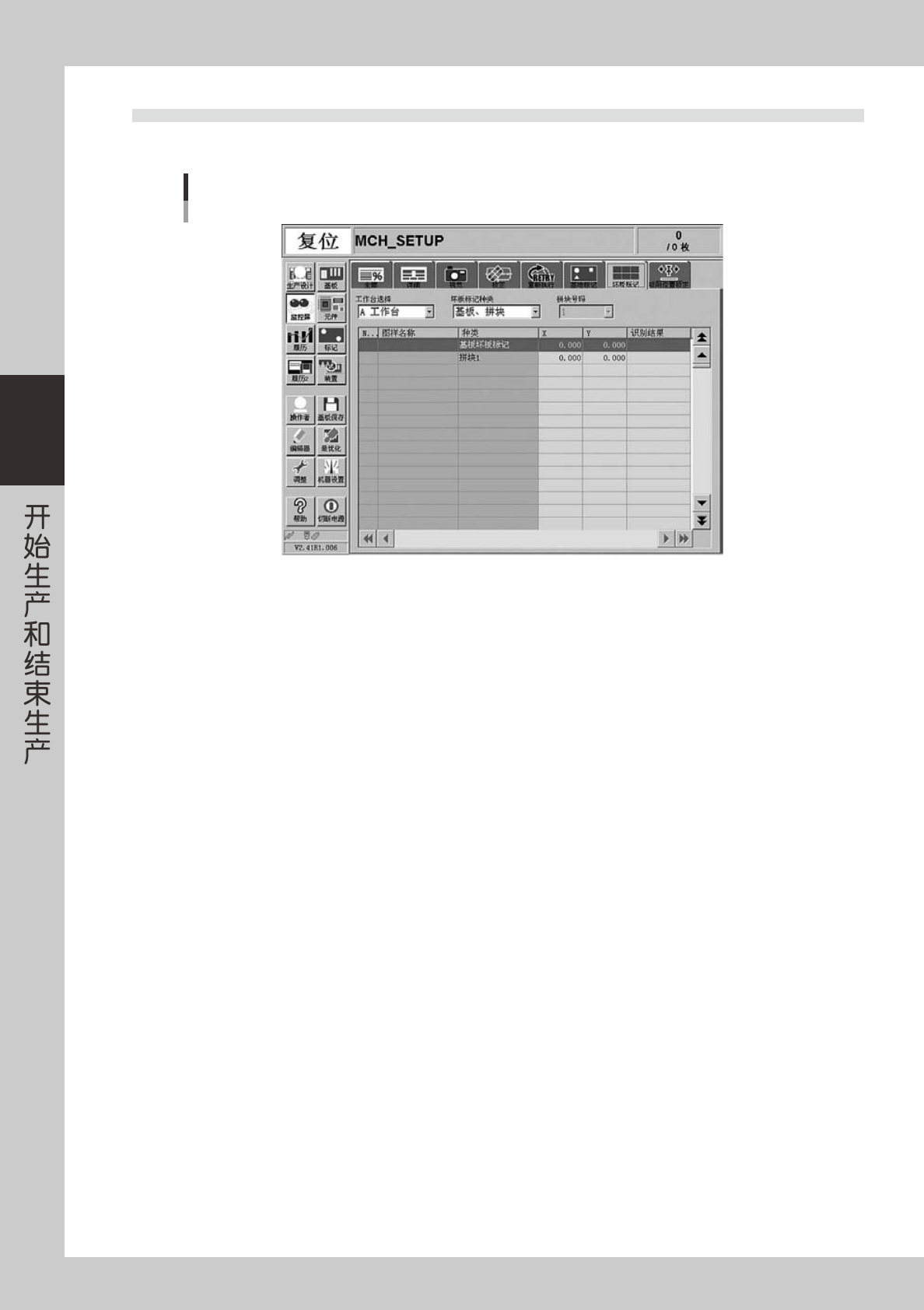

3.7 坏板标记
显示「基板、拼块」「局部」等坏板标记的识别结果。
监控屏
坏板标记
26314-M2-00
· X、Y
显示基板程序的输入值 ( 该值参考了拼块位移量 )。
· 识别结果
根据实际标记的识别结果进行「OK」或「NG」的判断。
OK ∶坏板标记识别已失败，表示进行作业。
NG ∶坏板标记识别已成功，表示不进行作业。
3-17
3
3.8 吸附位置校正
该画面在使用吸附位置校正功能时使用。通过画面可以确认对象元件是如何被校正的。一旦进入 X、Y 方向中任何
一方设置的校正量警告区域或错误区域，监控屏会立即变更显示颜色。监控屏的显示颜色如下表所示。
■ 显示颜色表
行的颜色 状态 内容
黄色 警告 已经超出在吸附位置校正规格中设置的各元件警告级别值。
红色 错误 已经超出在吸附位置校正规格中设置的各元件错误级别值。
n
要点
吸附位置校正规格中的警告级别、错误级别值，由管理人员设置。
监控屏：吸附位置校正
26315-M0-00
· No.
显示元件号码 ( 元件信息数据的 No.)。
· 安装号码
显示送料器的安装号码。
· 元件名称
显示元件名称。
· 送料器类型
显示送料器的类型。
· X(mm)
完成识别后，显示吸附位置的校正量。该数值表示从吸嘴中心位置开始的 X 方向的误差量。
· Y(mm)
完成识别后，显示吸附位置的校正量。该数值表示从吸嘴中心位置开始的 Y 方向的误差量。
· 吸料率 (%)
显示吸附位置校正功能处于有效状态的吸嘴的元件吸料率。
· 样品数
显示吸附位置校正功能处于有效状态的吸嘴已经吸附、贴装的元件数量。
· [ 全部初始化 ] 按钮
清除、刷新显示在监控屏上的所有元件吸附位置的校正数据。
· [ 个别初始化 ] 按钮
从显示在监控屏上的元件中选择任意元件，清除、刷新该元件吸附位置的校正数据。
