3-17
3
3.8 吸附位置校正
该画面在使用吸附位置校正功能时使用。通过画面可以确认对象元件是如何被校正的。一旦进入 X、Y 方向中任何
一方设置的校正量警告区域或错误区域，监控屏会立即变更显示颜色。监控屏的显示颜色如下表所示。
■ 显示颜色表
行的颜色 状态 内容
黄色 警告 已经超出在吸附位置校正规格中设置的各元件警告级别值。
红色 错误 已经超出在吸附位置校正规格中设置的各元件错误级别值。
n
要点
吸附位置校正规格中的警告级别、错误级别值，由管理人员设置。

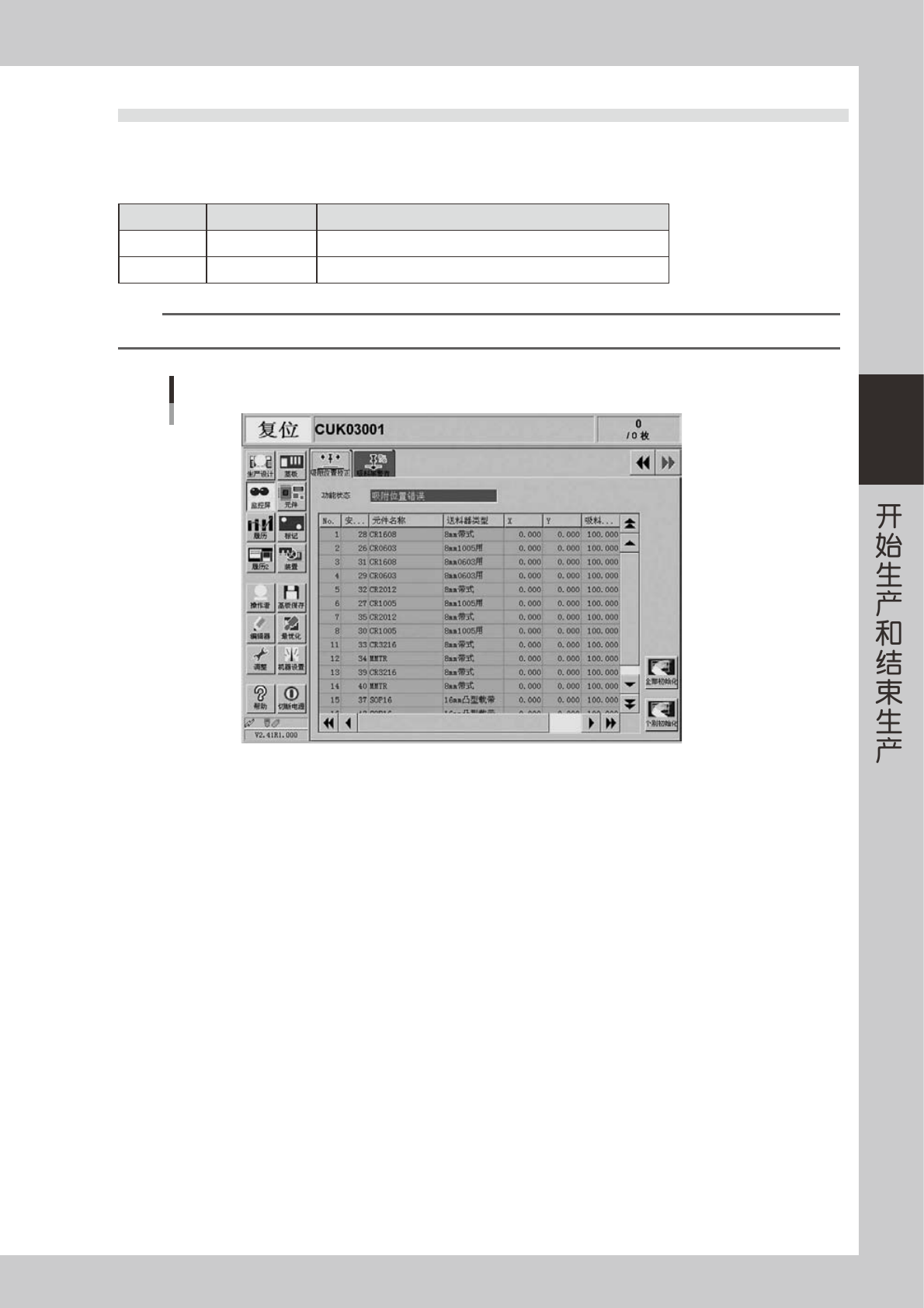

监控屏：吸附位置校正
26315-M0-00
· No.
显示元件号码 ( 元件信息数据的 No.)。
· 安装号码
显示送料器的安装号码。
· 元件名称
显示元件名称。
· 送料器类型
显示送料器的类型。
· X(mm)
完成识别后，显示吸附位置的校正量。该数值表示从吸嘴中心位置开始的 X 方向的误差量。
· Y(mm)
完成识别后，显示吸附位置的校正量。该数值表示从吸嘴中心位置开始的 Y 方向的误差量。
· 吸料率 (%)
显示吸附位置校正功能处于有效状态的吸嘴的元件吸料率。
· 样品数
显示吸附位置校正功能处于有效状态的吸嘴已经吸附、贴装的元件数量。
· [ 全部初始化 ] 按钮
清除、刷新显示在监控屏上的所有元件吸附位置的校正数据。
· [ 个别初始化 ] 按钮
从显示在监控屏上的元件中选择任意元件，清除、刷新该元件吸附位置的校正数据。
3-18
3
3.9 吸料率警告
该画面在使用吸料率警告功能时显示。通过该画面可以确认各元件、各贴装头的元件吸料率的下降情况。分别选择
各选项卡，切换显示内容。
吸料率在贴装组的贴装完成后，立即更新。但是如果没有使用该元件或该贴装头，该行不会显示。运行中的吸料率
可以用不同的颜色同步显示。监控屏的显示颜色如下表所示。
■ 显示颜色表
行的颜色 状态 吸料率 内容
白色 100% 〜 [ 注意 ( 黄色 )]% 吸料率为 [ 注意 ( 黄色 )]% ＜ × ≤ 100%。
黄色 注意 [ 注意 ( 黄色 )]% 〜 [ 警告 ( 红色 )]% 吸料率为 [ 警告 ( 红色 )]% ＜ × ≤ [ 注意 ( 黄色 )]%。
红色 警告 [ 警告 ( 红色 )]% 〜 0% 吸料率为 0% ≤ × ≤ [ 警告 ( 红色 )]%。
粉红 观察 任意
如果吸料率在 [ 警告 ( 红色 )]% 的范围内，单击 [ 个别检查 ]
按钮或 [ 全部检查 ] 按钮后，该行由「红色」变成「粉红」。
该状态下，即使已经设置了停止控制，机器也不会停止运行。
n
要点
更改 [ ] 内 % 的数值，因涉及到机器设置内的项目需要有管理人员级别的权限。

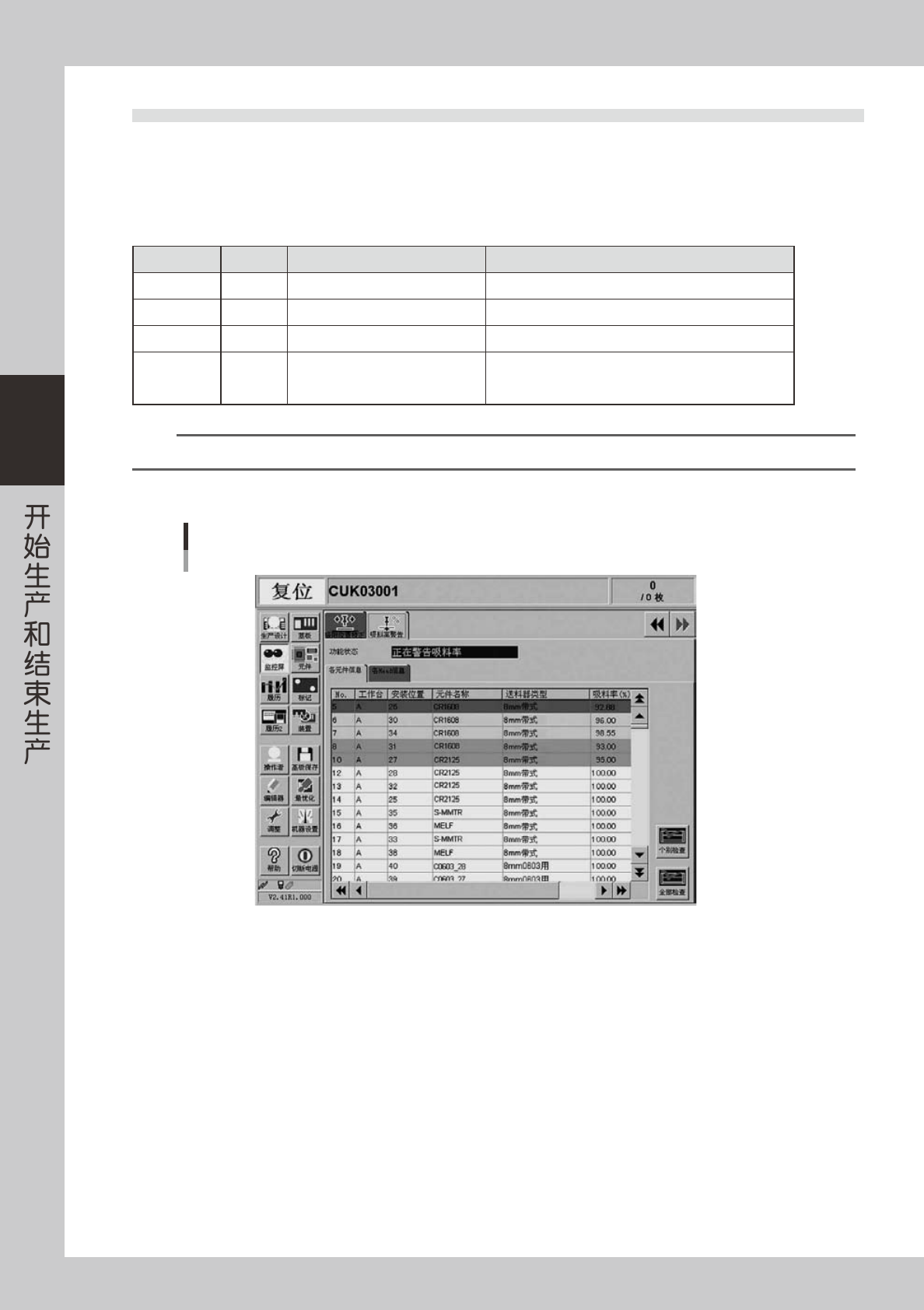

「各元件信息」选项卡画面
监控屏：吸料率警告
各元件信息
26316-M0-00
· No.
显示元件号码 ( 元件信息数据的 No.)。
· 工作台
显示使用该元件的工作台。
· 安装位置
显示安装该元件的送料器的安装位置。
· 元件名称
显示元件名称。
· 送料器类型
显示正在使用的送料器的类型。
· 吸料率 (%)
显示各元件的吸料率。根据下列公式算出。
1 － ([ 出错次数 ]÷[ 消耗数 ]) ＝吸料率
3-19
3

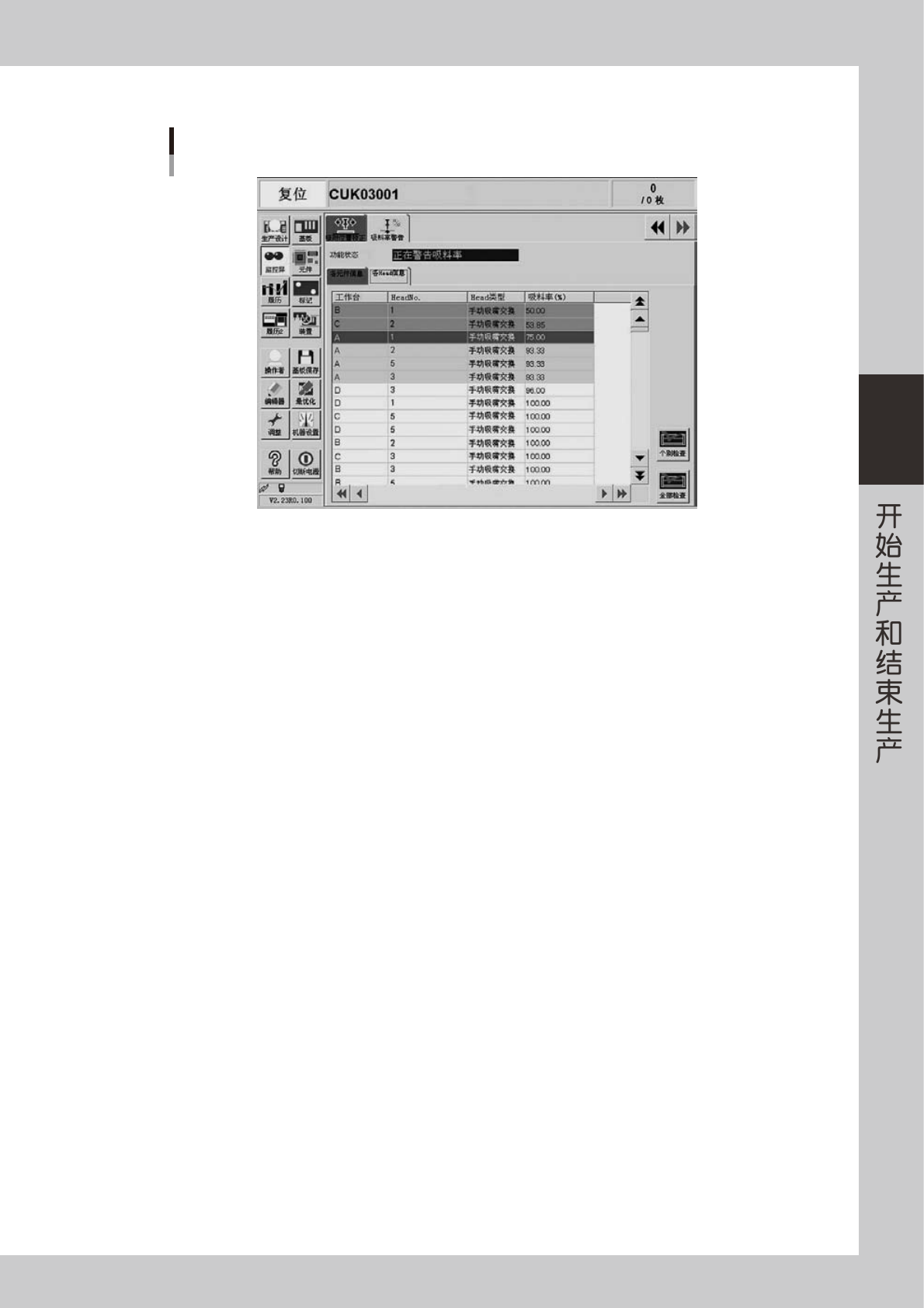

「各 Head 信息」选项卡画面
监控屏：吸料率警告
各Head信息
26317-M0-00
· 工作台
显示对象的工作台。
· HeadNo.
显示正在使用的贴装头的号码。
· Head 类型
显示正在使用的贴装头的类型。
· 吸料率 (%)
显示各贴装头的吸料率。根据下列公式算出。
1-([ 出错次数 ]÷[ 消耗数 ])= 吸料率
· [ 个别检查 ] 按钮
从吸料率呈异常状态的元件 ( 由 (「红色」表示的行 ) 中，选择任意的元件 ( 行 ) 并按该按钮，该元件变为「观察状态」。
· [ 全部检查 ] 按钮
按该按钮，所有吸料率异常的元件 ( 由 (「红色」表示的行 ) 全部都变为「观察状态」。
