CM602-L 维修手册 1.4 140 小时检查一次 [ 一周一次 ] Pa ge 1-59 B) 吸嘴座轴的清扫 请按照以下说明，进行 吸嘴清扫工具 的准备作业。 [ 吸嘴座轴清扫用工具 ] EJM8A -026P 1. 准备吸嘴座轴清扫工具和清扫用清洁纸。 [ 清洁纸 ] 4X3C-419P ∗ 为了将清洁纸卷绕在工 具上，请将清 洁纸切好 合适的大小。 ( 约 40 mm × 50 mm) EJM8A -028P EJM8A -…
CM602-L
维修手册
1.4 140
小时检查一次
[
一周一次
]
Page 1-58
3.

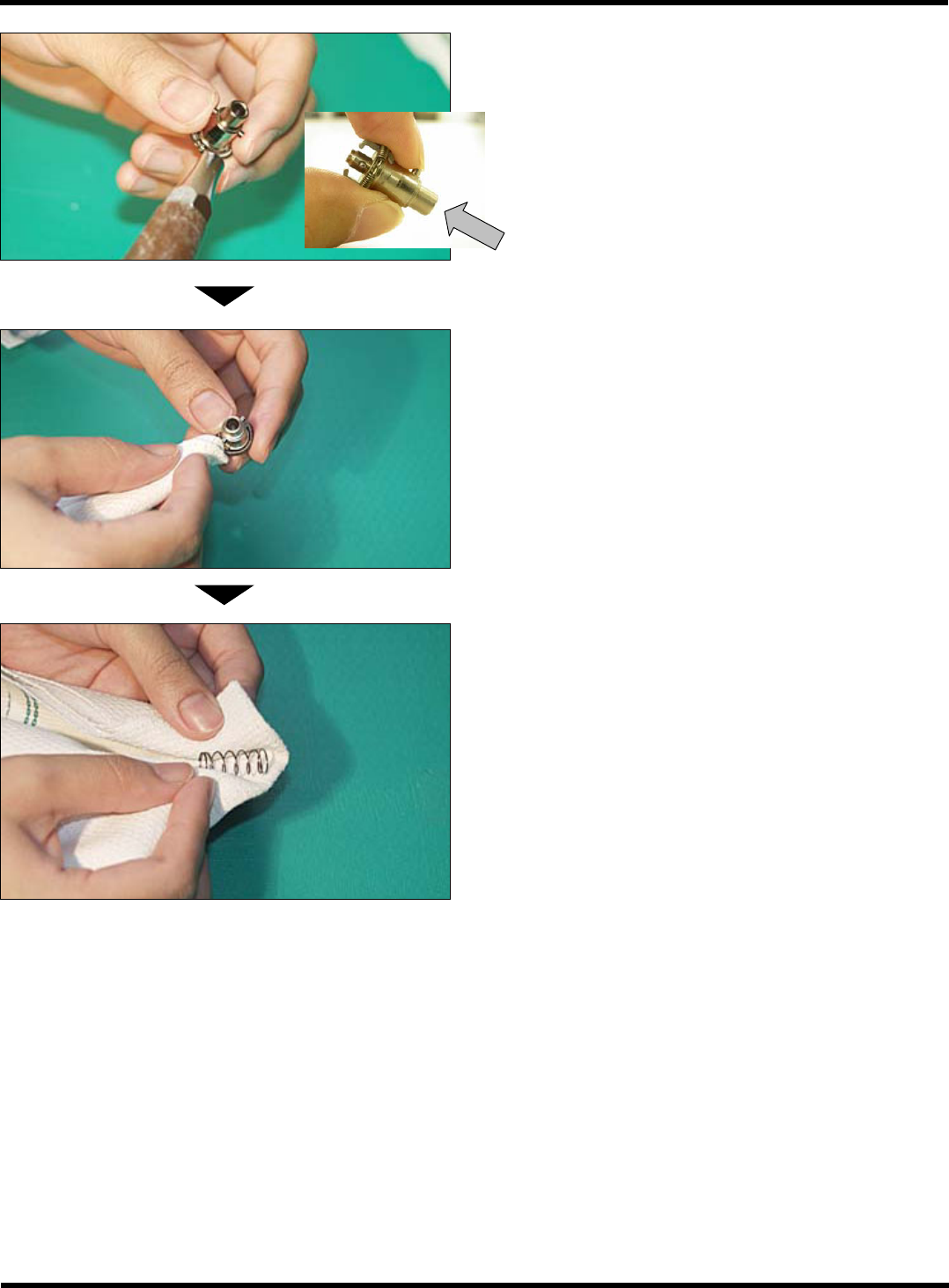

用气枪吹净吸嘴座锥形面、吸嘴夹具爪、
夹具爪压紧弹簧的污垢。
∗
请在二周一次交换吸嘴过滤器时进行吸嘴座内
气枪清扫。
另外，在装置过滤器的状态下进行气枪清扫，
会吹到过滤器，请注意。
4.
用棉纱布将吸嘴座外部的污垢擦拭干净。
5.
用棉纱布将吸嘴缓冲用弹簧上的污垢擦拭
干净。
∗
弹簧发生变形时请加以更换。如果使用变形的
弹簧，会引起吸嘴座摺动不良，发生吸着错误
或实装错误。另外，当吸嘴座无法拆卸时有时
会需要对吸头进行分解处理。
∗
将弹簧设置于吸嘴座上时，请确实压到底部。
另外，请注意作业中的丢失。
4Z4C-515P
4Z4C-516P
4Z4C-514P
4Z4C-523P
EJM8A-C-MMC01-A03-00
CM602-L
维修手册
1.4 140
小时检查一次
[
一周一次
]
Page 1-59

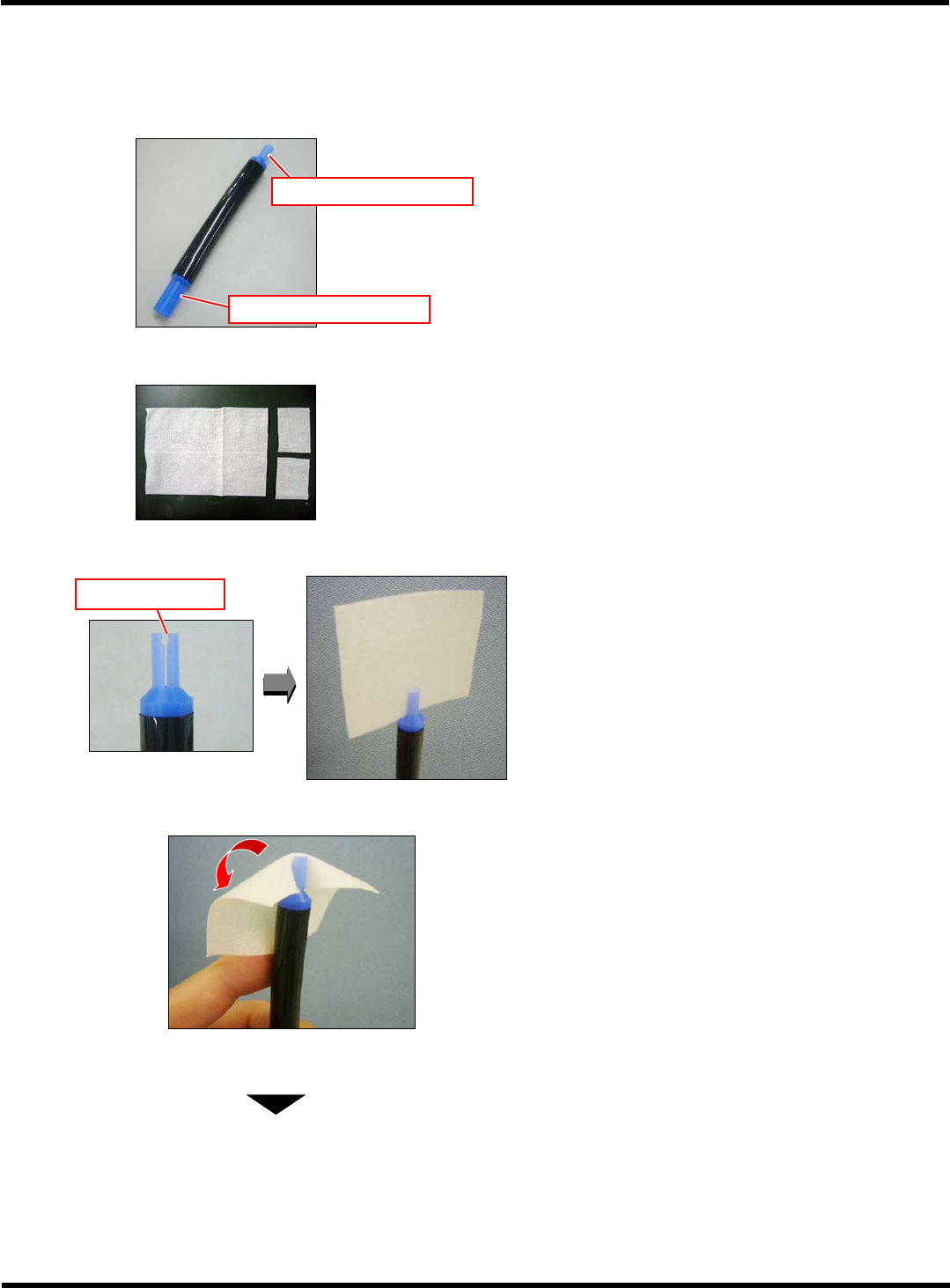

B)
吸嘴座轴的清扫
请按照以下说明，进行吸嘴清扫工具的准备作业。
[
吸嘴座轴清扫用工具
]
EJM8A-026P
1.
准备吸嘴座轴清扫工具和清扫用清洁纸。
[
清洁纸
]
4X3C-419P
∗
为了将清洁纸卷绕在工具上，请将清洁纸切好
合适的大小。
(
约
40 mm
×
50 mm)
EJM8A-028P
EJM8A-027P
2.
使将清扫用清洁纸夹至工具尖端的切口
部。
∗
对
8
吸嘴请使用
φ
7.5
侧，对
12
吸嘴请使用
φ
5
侧。
EJM8A-029P
3.
将清洁纸的上部往下折回。
下一页
EJM8A-C-MMC01-A03-00
切口部
12
吸嘴清扫侧
(
φ
5)
8
吸嘴清扫侧
(
φ
7.5)
CM602-L
维修手册
1.4 140
小时检查一次
[
一周一次
]
Page 1-60
EJM8A-030P

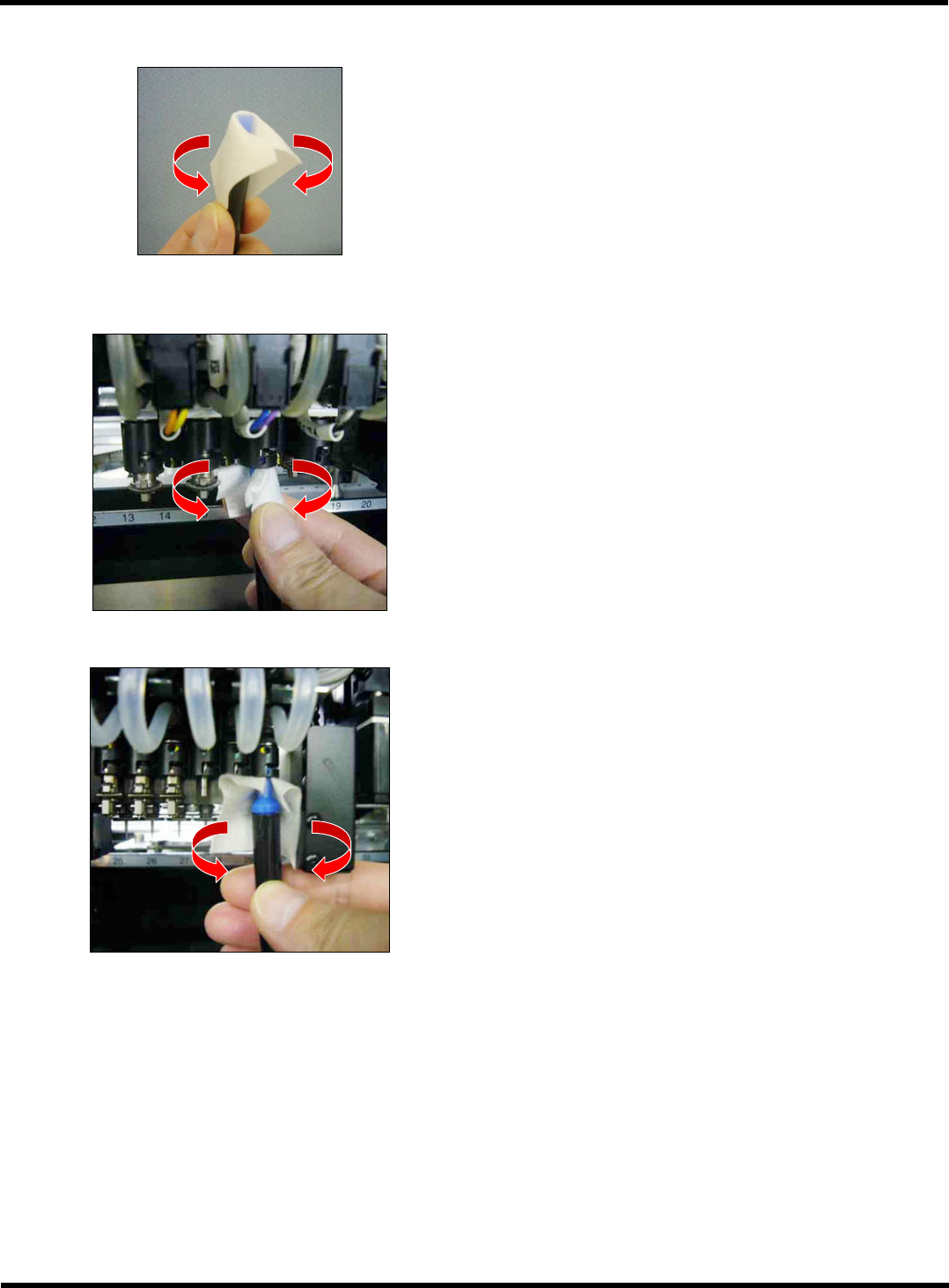

4.
将清洁纸的端边对准手抓的部分来折回。
•
成为如照片所示的状态，即完成准备工作。
[8
吸嘴清扫状态
]
EJM8A-031P
5.
将清扫工具插到吸嘴座轴里，往吸嘴旋转
方向转
2 ~ 3
圈后，进行清扫。
∗
若清洁纸弄脏，应及时更换。
[12
吸嘴清扫状态
]
EJM8A-032P
EJM8A-C-MMC01-A03-00
